Колодцы полиэтиленовые Корсис

Стандартные детали для сборных колодцев из гофрированной трубы КОРСИС ТУ 2248-004-73011750-2007, ТУ 2248-001-73011750-2005. В качестве тела колодца используется стандартная полиэтиленовая гофрированная двустенная труба Корсис. (материалы предоставлены ГК Полипластик)

Предлагаем полиэтиленовые колодцы для сетей хозяйственно-бытовой, ливневой и общесплавной канализации, а также промышленных технологических каналов при условии соответствия химической стойкости материала составу транспортируемой жидкости. Камеры и колодцы из полиэтилена являются надёжным и удобным решением для доступа к сточным каналам, измерительной и запорно-регулировочной арматуре. Благодаря гибкой конструкции, широкому выбору элементов и индивидуальному подходу мы готовы реализовать колодцы любой сложности в соответствии с запросами и эскизами потребителя.

Преимущества полиэтиленовых колодцев:

• Герметичность
• Длительный срок службы колодцев
• Легкость конструкции
• Высокая коррозионная и химическая стойкость
• Простота обслуживания.

Колодцы из полиэтилена, как и колодцы из других материалов, существуют нескольких типов:

1. По возможности доступа человека:
   • Обслуживаемые, диаметром рабочей части шахты не менее 1 м, предназначенные для непосредственного доступа человека к каналу с целью проведения в нём эксплуатационных работ
   • Инспекционные (колодцы-ревизии), диаметром рабочей части шахты менее 1 м, предназначенные для проведения эксплуатационных работ с поверхности
2. По выполняемым функциям:
   • Смотровые, применяющиеся в общесплавной, хозяйственно-бытовой и ливневой канализации для выполнения эксплуатационных работ
   • Ливневые, предназначенные для приёма дождевых вод.
   Предназначены для приёма дождевых вод (обычно с песколовкой). Согласно СНиП 2.04.03-85) их следует предусматривать:
   • на затяжных участках спусков (подъемов) трассы трубопровода,
   • на перекрестках и пешеходных переходах со стороны притока поверхностных вод;
   • в пониженных местах в конце затяжных участков спусков,
   • в местах улиц, дворовых и парковых территорий, не имеющих стока поверхностных вод.
   Пример. Колодец ливневый диаметром (De) 1000 мм, высота шахты колодца 2500 мм, вход/выход выполнены из гофрированной трубы диаметром 315 мм.

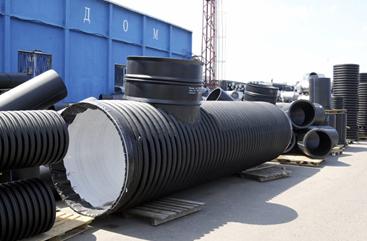

   Фото 1. Сварной ливневый тройниковый колодец

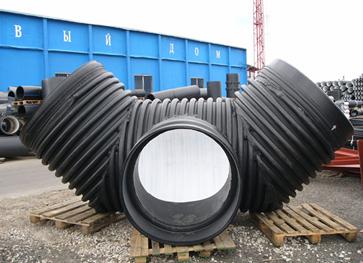

   Фото 2. Вид ливневой лотковой части сверху

   Перепадные, позволяющие подключать трубопроводы на различных уровнях

   Предназначены для:
   • уменьшения глубины заложения трубопроводов; позволяют подключать канал на отметке выше лотковой части колодца, что значительно облегчает прокладку сети;
   • предотвращения максимально допустимых уклонов участков трубопровода и, как следствие, скорости движения сточной воды или резкого изменения этой скорости;
   • установки при пересечении с подземными сооружениями или при затопленных выпусках в последнем перед водоемом колодце.
   Перепад в сварном колодце может быть осуществлен как при изготовлении колодца, так и на месте с помощью врезки по месту. Что значительно упрощает монтаж колодца.


   Рис. 1 и 2. Вид перепадного колодца


   • В соответствии со СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения»:
   • Перепады высотой до 6 м на трубопроводах диаметром до 500 мм включительно следует осуществлять в колодцах в виде стояка сечением не менее сечения подводящего трубопровода.

   Рис.3 Вид перепадного колодца с гасителем скорости транспортируемого потока

   Рис. 4. Перепадой колодец из трубы Корсис Плюс



   Для доступа к канализационным коллекторам большого диаметра изготавливаются колодцы номинальными внутренними диаметрами (Di) 1400 и 2000 мм. Рабочей камерой в таких колодцах служит профилированная полиэтиленовая труба «Корсис Плюс», изготовленная по ТУ 2248-005-73011750-2008. Для всех сварных колодцев, изготовленных из труб «Корсис» и «Корсис Плюс» возможен также комбинированный вариант исполнения – лотковый с перепадом (рис 5 и 6).


   Рис. 5 и 6. Перепад на лотковом колодце


3. По конструкции: Сборные, состоящие из литой горловины, литой лотковой части и рабочей камеры, изготовленной из полиэтиленовой двухслойной гофрированной трубы

   Основные преимущества сборного колодца - высокая скорость поставки составляющих элементов и возможность сборки на месте. Предлагая заказчику трубу КОРСИС и чертежи основных составных частей (литого лотка и горловины), мы комплектуем сборное изделие.

Вид сборного колодца

Тело колодца (шахта): состоит из трубы Корсис SN8.

Уплотнительная манжета: Предназначена для герметичного соединения лотка с телом колодца, при желании заказчика существует возможность приварки шахты колодца к литому лотку с помощью ручного экструдера.

Литой лоток. Стандартный литой лоток имеет специальный ступенчатый конус с возможностью монтажа на выбор двух диаметров шахтных труб. Предусматривает возможность подключения труб различных диаметров, как по прямой линии, так и под углом 60°. Лотки поставляются с заглушенными отверстиями для подсоединения труб. На каждой заглушке имеются метки с изображением окружностей, по контуру которых вырезается отверстие для подсоединения труб нужного диаметра. В прорезанное отверстие устанавливается специальная резиновая манжета, которая обеспечивает герметичное и надежное сопряжение трубы с лотком (Фото 1). Используя заглушки, можно монтировать колодцы при разной трассировке трубопровода.

Лоток для шахтной трубы диаметром (De) 630-800 мм, позволяет присоединение к колодцу трубопроводов диаметром 160, 200, 250, 315, 400 мм. (Рис.2)

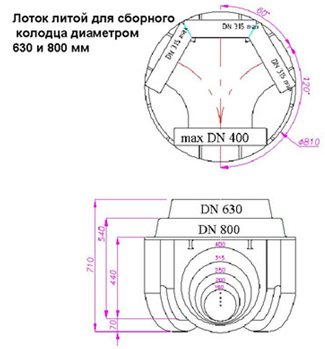

Рис 2. Литой лоток 630 – 800 мм

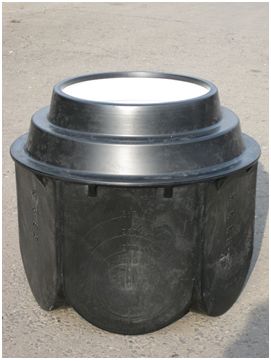

Фото 1. Литой лоток 630 – 800 мм

Лоток для шахтной трубы диаметром (De) 1000-1200 мм, позволяет присоединение к колодцу трубопроводов диаметром 250, 315, 400, 500 мм.

Рис 3. Литой лоток 1000 – 1200 мм

Фото 2. Литой лоток 1000 – 1200 мм

Фото 3. Прорезка отверстия в лотке, для установки уплотнительной манжеты

Фото 4. Установка уплотнительной манжеты

Вид сборного колодца

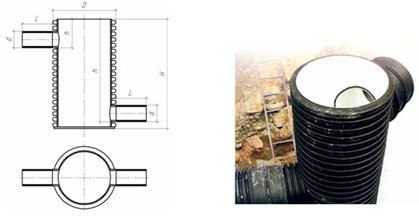

Сварные, состоящие из рабочей камеры, изготовленной из полиэтиленовой двухслойной гофрированной трубы, и приваренных к ней патрубков

Сварные колодцы изготавливаются по ТУ 2291-011-59355492-2006 методом экструзионной сварки на базе деталей на базе труб КОРСИС/КОРСИС ПЛЮС.

Сварные колодцы изготавливаются на участке нестандартных изделий Климовского Трубного Завода по эскизу заказчика вручную. Для изготовления колодцев используется метод сварки ручным экструдером. Колодец проваривается по всем швам, как по наружной стороне, так и по внутренней стенке, что обеспечивает его необходимую прочность и герметичность. Входы/выход могут выполняться как из гладкой, так и из гофрированной ПЭ трубы, в соответствии с пожеланиями заказчика и типом трубопровода, на котором расположен колодец. Данный способ производства позволяет реализовать технические решения любой сложности.

Каждое изделие проходит обязательный контроль качества в отделе технического контроля Завода на предмет соответствия изделия требованиям ТУ, а также чертежам и эскизам заказчика. В списке испытаний обязательная проверка герметичности каждого изделия и определение стойкости отводного патрубка к удару.

Материалы	Диаметр трубопровода	Основные элементы сварного колодца
		Рабочая камера (шахта)			Диаметр лотковой части	Патрубки (вх/вых)
		Диаметр рабочей камеры (шахты)		Конструкция		Гладкие	Гофрированные
		De*	Di*
Труба КОРСИС	110	630-1200	630-1200		110	110	110
	160	630-1200	1400 - 2000		160	160	160
	200	630-1200	1400 - 2000		200	200	200
	250	630-1200	1400 - 2000		250	250	250
	315	630-1200	1400 - 2000		315	315	315
	400	630-1200	1400 - 2000		400	400	400
	500	630-1200	1400 - 2000		500	500	500
	630	630-1200	1400 - 2000		630	630	630
	800	630-1200	1400 - 2000		800	800	800
	1000	630-1200	1400 - 2000		1000	1000	1000
	1200	630 800	2000	Шахта изготавливается из трубы КОРСИС 630 или 800 мм.	1200	1200	1200
Труба КОРСИС ПЛЮС	1400	630 800 1000 1200		Шахта изготавливается из трубы КОРСИС ПЛЮС 2000 мм.	1400	1400	1400
	2000	630 800 1000 1200		Шахта изготавливается из трубы КОРСИС 630-1200 мм.	2000	2000	2000

Тип трубы шахты	Номинальный размер труб	Наружный диаметр	Внутренний диаметр
	DN	De	Di
Корсис	630	630	535
	800	800	678
	1000	1000	851
	1200	1200	1030
Корсис Плюс	1400	1453 - 1592	1400
	2000	2063 - 2220	2000

Таблица 2. Диаметры шахтной трубы.

Основные детали для сборных колодцев Корсис

    Горловина для соединения с телом колодца через кольцо

Концентрическая Д, мм 1000 1200 Эксцентрическая Д, мм 1200

    Лестница поставляется секциями 3м.

    Уплотнительная манжета лотка для соединения тела колодца из трубы.
Корсис с лотком

Д, мм 630 800 1000 1200

    Форма для бетонирования горловины

Д, мм 1000-1200

    Тройник (прямоточный лоток)

Д, мм 800 1200

    Лоток соединяется с телом колодца

Возможные выходы 500 110, 125, 160, 200 мм 630-800 160, 200, 250, 315, 400 мм 1000-1200 250, 315, 400, 500 мм

Сварные колодцы по заказ

Выполняются по эскизу заказчика на участке нестандартных изделий КТЗ с указанием диаметра и типа входных/выходных труб, их количества и положения, наклона патрубков и их высоты по отношению к телу колодца. При этом само тело колодца может быть любого диаметра в диапазоне от 400 до 2000 мм и высоты, дно - лотковым (для хозяйственно-бытовойканализации) или безлотковым (для ливнестоков).

Сварные колодцы могут изготовляться любой сложности (в отличие от стандартных деталей сборных колодцев), а присутствие в них только сегментов труб КОРСИС значительно удешевляет их общую стоимость.
