автономная канализация для частного дома

Компания Матлайн - официальный представитель российского производителя автономной канализации "Эколос"- предлагает автономную канализацию для частных домов: коттеджы, дачи и т.д.



Установки автономной канализации "Эколос" выполнены по самотечному принципу. Это позволяет уменьшить последствия от перепадов в электроснабжении. В случае отключения электроэнергии станция продолжает функционировать, но только с пониженной мощностью как обычный септик!!!



Станции глубокой биологической очистки (или локальные очистные сооружения - ЛОС), отличаются высокой надежностью, производительностью и целым рядом запатентованных решений. В отличии от распространенных в Северо-Западном регионе очистных станций типа "Топас" (которые выполнены по принципу принудительной прокачки очищаемых стоков через камеры по тонким трубкам) отличаются низкой стоимостью обслуживания и ремонта.



- Описание станции
- Технология работы ЛОС
- Размеры
- Подбор, проектирование, монтаж
- Обслуживание
- Техническая документация
- Стоимость ЛОС в интернет-магазине "Матлайн.рф" или в разделе "Цена"





Описание и область применения

Автономная канализация - система биологической очистки бытовых сточных вод  "Эколос" серий ЛОС и ЛОС-БИО - предназначена для очистки и утилизации хозяйственно-бытовых сточных вод частного дома, одного или нескольких коттеджей, турбаз, кемпингов, придорожных кафе, АЗС, не подключенных к центральной канализации.



Степень очистки стоков - до 98%, по БПК5 - 3,0 мг/л, по взвешенным веществам - 3,0 мг/л, что соответствует требованиям сброса в водоем рыбохозяйственного назначения. Очищенная вода может дренироваться в грунт, использоваться для полива или сбрасываться в водоем после прохождения песчано-гравийного фильтра.



Система представляет собой вертикальную установку из армированного стеклопластика, разделенную на аэротенк-биореактор, вторичный отстойник и камеру для очиещнной воды.



Технология очистки сточных вод "ЭКОЛОС" позволяет не только решить проблему отвода стоков и предотвратить загрязнение экосистемы вашего загородного жилища, но и гарантирует работу канализационной системы на протяжении целых десятилетий.





Высота установок дана без учета люков превышения. Высота с люками превышения зависит от глубины размещения установки и определяются в индивидуальном порядке. Количество "жителей" указано на "постоянно проживающих". Заглубление подводящего коллектора станции в обычном исполнении до 600мм, в исполнении LONG - от 600 до 1700 мм, в исполнении УСИЛ - от 1700 до 2500 мм. Стоимость станции с заглублением свыше 2500 мм рассчитывается отдельно.

Станция с маркировкой ПР - "Принудительная откачка" - оборудуется насосным оборудованием для откачки очищенной воды в дренажную систему.

Компрессор устанавливается в подвале здания или отдельно. Мощность компрессора 50Вт, время работы 24 часа. Шум компрессора равен шуму современного холодильника. Компрессор высоконадежный бесшумный КИТ АЭРО (Средневолжский машиностроительный завод).

Предусмотрено несколько способов утилизации очищенной в установке воды:

• вода дренируется в грунт через фильтрационное поле или фильтрационный колодец,

• вода накапливается в отдельной емкости, используется для полива,

• вода сбрасывается в близлежащий овраг или водоем.






Технология работы

Установка выполнена в виде вертикального конуса, разделенного на несколько камер: камеру биологического разложения загрязнений (камера аэрации), камеру глубокого отстаивания и камеру сбора очищенной воды.

В основу принципа очистки заложен метод биологического окисления органических загрязнений и гравитационного отстаивания. Стоки из дома поступают внутрь камеры окисления, куда также беспрерывно подается воздух компрессором. Компрессор устанавливается в подвале здания либо на улице в защитном коробе.

Первый этап - БИОЛОГИЧЕСКАЯ ОЧИСТКА. Микробиологические организмы, изначально присутствующие во всех типах сточных вод, при создании благоприятных условий (кислород,органические вещества) начинают активно развиваться. Благодаря оригинальной конструкции камеры аэрации (аэротенка), а также наличию «затопленного» биофильтра, концентрация микроорганизмов достигает значения, вдвое превышающего мощность обычного очистного сооружения.

После шестичасовой биологической очистки бытовые загрязнения в воде (остатки пищи, продукты жизнедеятельности человека,остатки моющих средств) разлагаются бактериями до простых форм (азот, фосфор и т.д.) и далее потребляются микроорганизмами в процессе своей жизнедеятельности.

Следующий этап — ОТСТАИВАНИЕ. Биологически очищенный сток поступает в камеру глубокого отстаивания. В ней очищенная вода, вытесняемая внось поступающими водами, движется вверх, а взвешенные вещества (песок и другие биологически неразлагаемые соединения) под действием сил гравитации опускаются вниз в камеру хранения осадка.Объем данной камеры рассчитан на накопление осадка в течение одного года.

По желанию заказчика мы предлагаем модифицированные станции очистки с возможностью самостоятельного удаления осадка с помощью насоса, встраиваемого в станцию.

Последний этап -УТИЛИЗАЦИЯ. После камеры глубокого отстаивания очищенная вода по специальным патрубкам, предотвращающим вынос плавающих загрязнений, поступает в камеру сбора очищенной воды. Далее сточные воды либо сбрасываются в водоем, либо дренируются в грунт. С этой целью устраивается песчано-щебеночный фильтр, состоящий из перфорированной распределительной трубы (диаметр 110 мм), слоя щебня и песка. Сточные воды, проходя через загрузку фильтра, подвергаются дополнительной механической очистке. Длина и особенности устройства дренажной системы зависят непосредственно от типа грунтов. В соответствии со СНиП 2.04.01-85 в глинистых и суглинистых грунтах с высоким коэффициентом водоупора длина фильтрационной траншеи может достигать 10-15 м, при ширине 1 м, в песчаных грунтах — до 2 м, при той же ширине. На все это пространство после окончания монтажа оборудования не накладывается никаких ограничений по использованию этой территории, кроме возведения фундаментальных сооружений.

Предусмотрено несколько способов утилизации очищенной в установке воды:

• вода дренируется в грунт через фильтрационное поле или фильтрационный колодец,

• вода накапливается в отдельной емкости, используется для полива,

• вода сбрасывается в близлежащий овраг или водоем.


Степень очистки стоков: 98%, по БПК5 - до 3,0 мг/л, по взвешенным веществам - до 3,0 мг/л, что соответствует требованиям сброса в водоем рыбохозяйственного назначения.

Корпус установки выполнен из некоррозирующего и долговечного материала армированный стеклопластик благодаря чему срок службы корпуса- не менее 50 лет.

Схема утилизации очищенных сточных вод через фильтрационную траншею



Габаритные размеры

ЛОС-5 Long профиль		ЛОС-5 Long план
Скачать схему PDF		Скачать схему PDF





Подбор, проектирование, монтаж

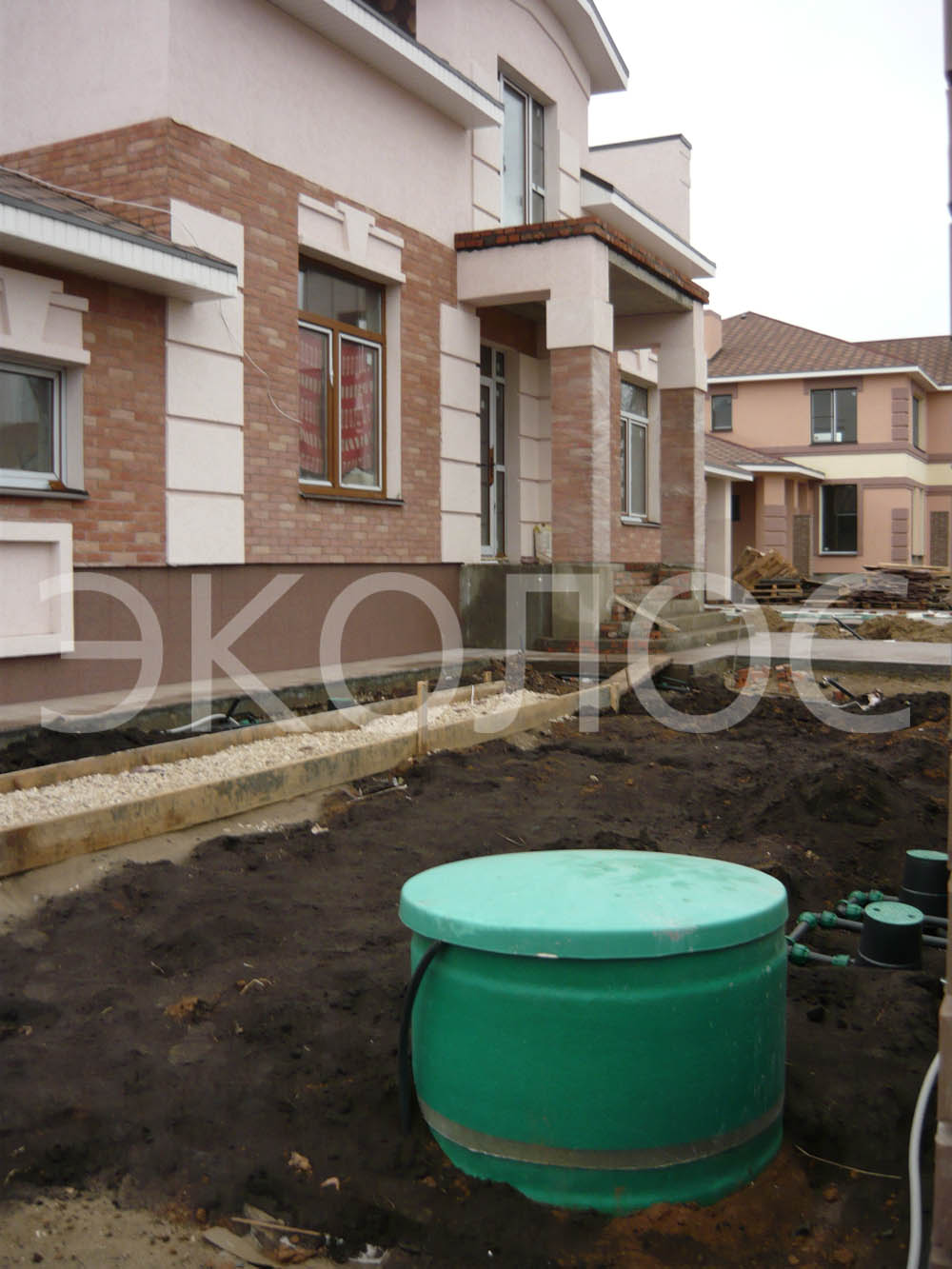

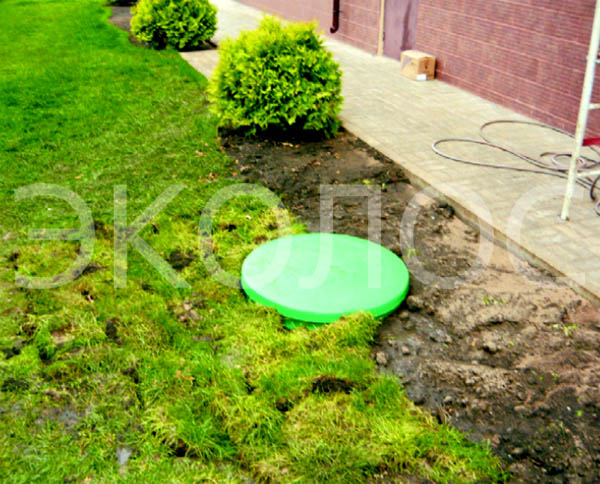

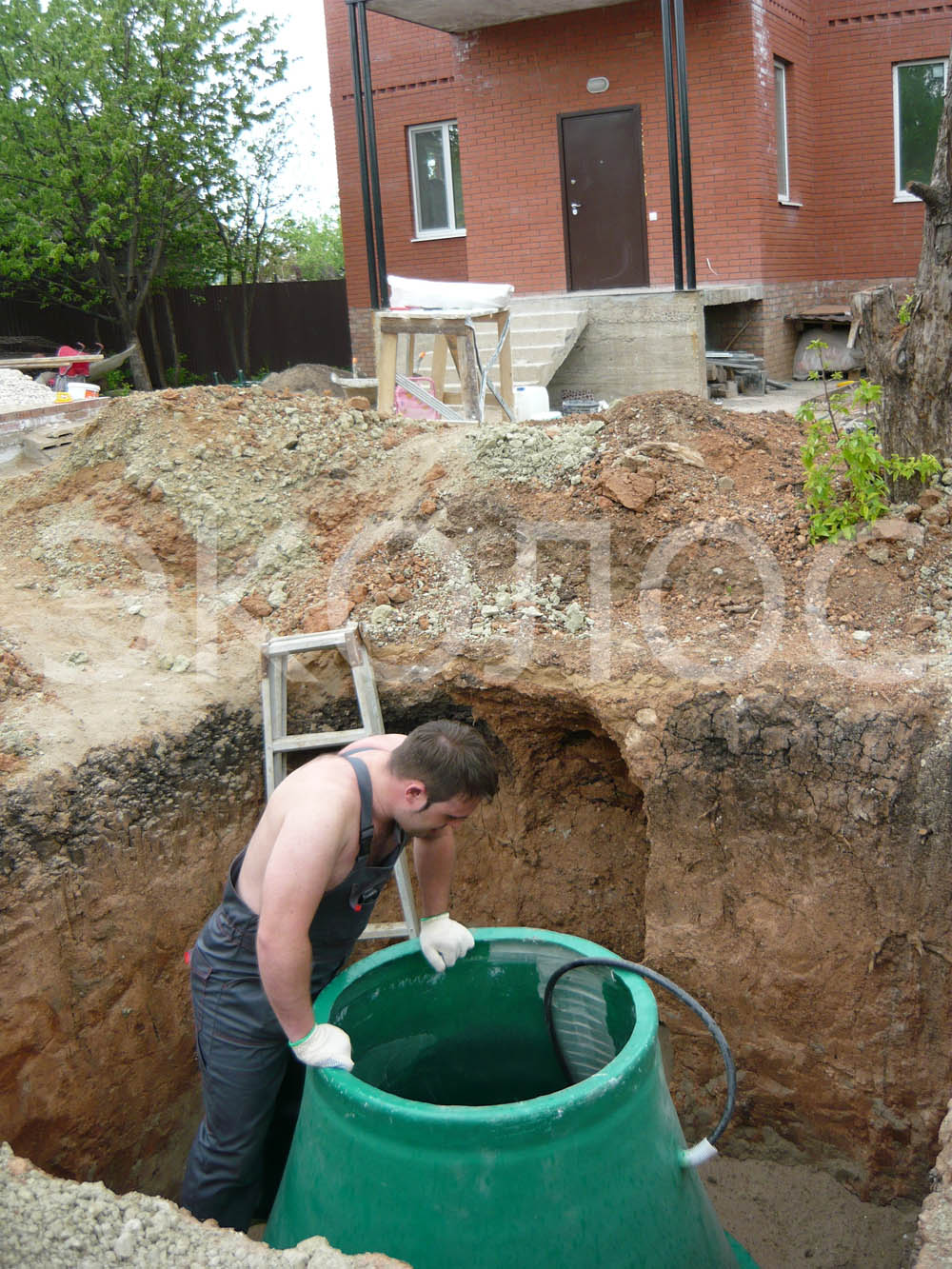

Монтаж корпуса установки	Монтаж люка превышения на установке	Вид сверху

Каждая станция очистки хозбытовых стоков  подбирается под индивидуальные особенности Вашего участка: мы не подстраиваем типовые установки под глубину заложения канализационной трубы на Вашем участке, а предлагаем тот вариант, который вам действительно подходит.

Рекомендации по монтажу автономной канализации для зон с выскоми уровнем грунтовых вод.

Для средней полосы РФ глубина промерзания грунта в зимний период составляет 1,6 м. Согласно СНиП 2.04.01-85 «Канализация наружные сети и сооружения» глубина заложения канализационной трубы может быть на 30 см выше глубины промерзания.

Проектирование системы очистки сточных вод даже для одного жилого дома — это достаточно серьезный проект, требующий согласования не в одной инстанции. Для удобства работы проектных организаций нами разработаны различные типовые решения, позволяющие свести все проектные работы к «привязке» оборудования на участке. Важно также, что это существенно снизит стоимость и сроки проектных работ, а все необходимые сертификаты и санитарные заключения позволят максимально упростить процесс согласования.

Монтаж системы не требует участия специализированных строительных бригад, заключается только в земляных работах и при отрытом котловане занимает 1день. После монтажа на поверхности земли остается только крышка люка диаметром 800 мм, что немаловажно для эстетики участка возле дома. Монтаж можно производить в любое время года. Запах из установки отсутствует.



Обслуживание ЛОС

Обслуживание заключается в ежегодном откачивании осадка из установки при помощи ассенизационной машины (в среднем один раз в год в зависимости от производительности и качества поступающих на очистку стоков). В случае отсутствия возможности подъезда ассенизационной машины к установке, откачка осадка может производится специализированным насосным оборудованием силами сотрудников сервисной службы, либо, по желанию заказчика, в установку монтируется насос для самостоятельной откачки осадка.



Документация по автономной канализации для частного дома

Скачать документацию в формате PDF. Рядом с названием указан размер в Мгб.

Технический паспорт ЛОС-5 и ЛОС-8 (0,6)	Технический паспорт ЛОС-5 LONG (0,6)	Схема план ЛОС-5 (0,2)	Схема профиль ЛОС-5 (0,2)	Альбом типового оборудования Эколос (15)

- Сертификат соответствия
- Санитарно-эпидемиологическое заключение, стр. 1, стр. 2
