Диаметр 1200–2200 мм · Высота от 1500 мм · IP68 · Срок службы 50+ лет · Для линий 110–500 кВ
Увеличить

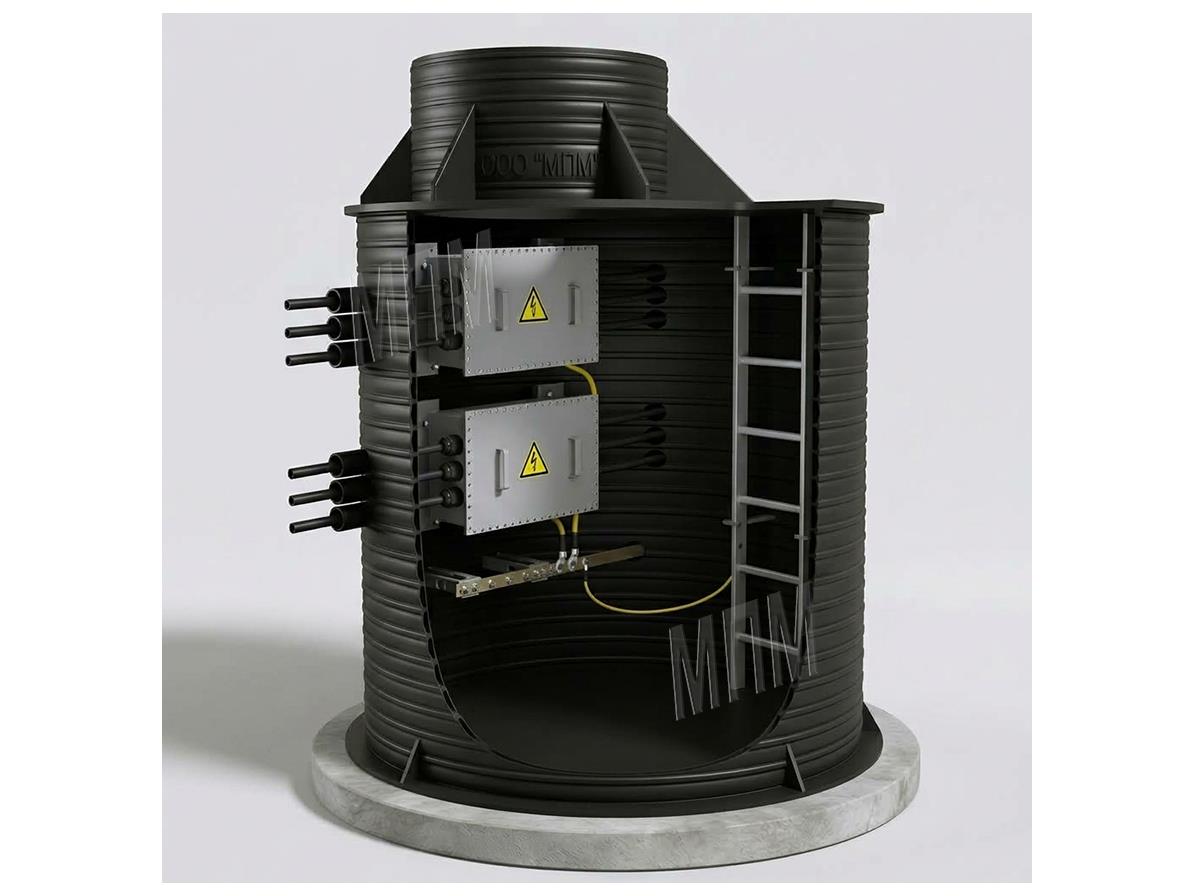

Полимерные колодцы транспозиции МПМ-КТ предназначены для установки коробок транспозиции экранов (КТП) высоковольтных кабельных линий с изоляцией из сшитого полиэтилена (СПЭ). Транспозиция снижает индуктивные потери и выравнивает токи в экранах трёх фаз, уменьшая тепловые потери до 12% в системах 110–220 кВ.
Прямая замена железобетонных камер транспозиции — в 8,7 раза легче: колодец D2000 H2500 весит 670 кг против ~5860 кг у ж/б аналога. Монтаж без крана, герметичность до IP68 с завода, срок службы 50+ лет. По вопросам цен и заказов: sale@matline.ru, 8 (800) 300-49-22 (бесплатно).
Изготавливаются методом цельносварных конструкций из двустенных труб PEHD с УФ-защитой на оборудовании Leister. Диаметры 1200–2200 мм, высота от 1500 мм. Производство в Санкт-Петербурге, доставка по всей России.
Указана ориентировочная стоимость базовой части. Итоговая цена зависит от диаметра, высоты, количества и размеров коробок транспозиции, количества и диаметров патрубков, комплектации дополнительным оборудованием.
| Параметр | МПМ-КТ (полиэтилен) | ж/б аналоги |
|---|---|---|
| Вес конструкции | 670 кг (D2000 H2500) — без крана | ~5860 кг — нужен кран |
| Герметичность | До IP68 — с завода, без гидроизоляции | Требует гидроизоляции швов на объекте |
| Срок службы | ≥50 лет — PEHD не корродирует | 15–20 лет — разрушение от влаги и солей |
| Скорость монтажа | 1–2 часа — готовая конструкция | Полдня и более — сборка секций, заделка швов |
| Диэлектрические свойства | Да — безопасно для экранов кабелей | Нет — металлическая арматура |
| Индивидуальные размеры | Любые по ТЗ | Ограничен типовыми типоразмерами ГОСТ |
| Агрессивные грунты | Не разрушается — PEHD химически стоек | Постепенное разрушение бетона |
| Обслуживание | Минимальное — не требует ремонта | Периодическая заделка трещин, гидроизоляция |
Для проектировщиков и заказчиков:
Производство в Санкт-Петербурге, поставка по всей России. Цена зависит от диаметра, высоты и комплектации. Все колодцы изготавливаются по индивидуальному ТЗ. Скидки при серийных заказах.

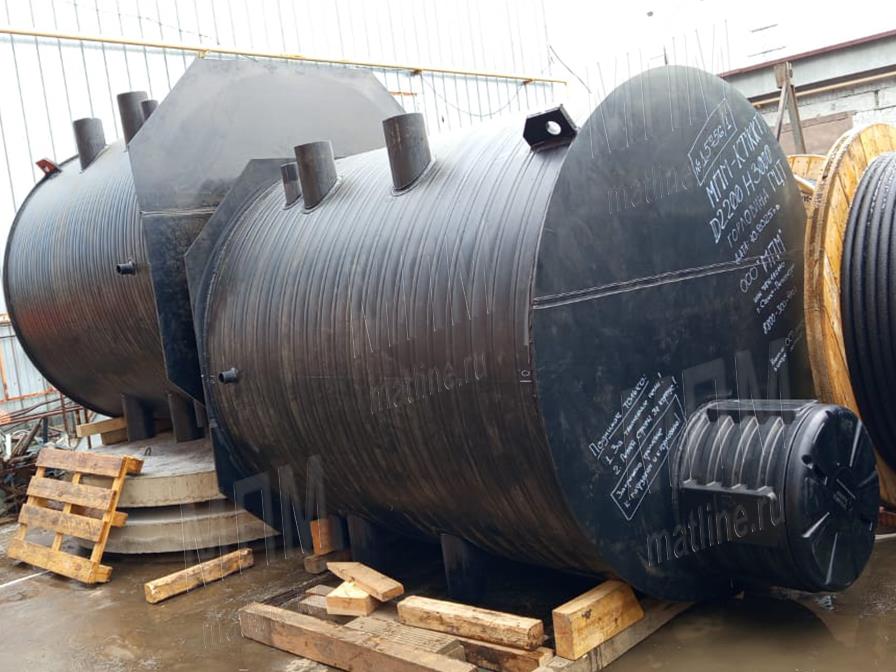

Нажмите на фото для увеличения
Цельносварные колодцы МПМ-КТ производятся из двустенных спирально-навивных труб PEHD с УФ-стабилизатором. Срок службы — не менее 50 лет, герметичность до IP68. Соответствие: ГОСТ 16971-71, ГОСТ 16310-80, ГОСТ 32972-2014, ТУ 4859-001-67426748-2010. Сертификация ISO 9001.
| Диаметр шахты | 1200–2200 мм | Устойчивость к нагрузкам | ≥2 кН/м² |
|---|---|---|---|
| Высота конструкции | от 1500 мм (по ТЗ) | Диаметр патрубков | от 32 мм |
| Горловина | ID 600–700 мм | Расположение патрубков | По ТЗ |
| Кольцевая жёсткость | до SN8 | Врезка по месту | Муфты In-Situ |
| Степень защиты | До IP68* | Обслуживание | Не требуется |
| Срок службы | ≥50 лет | Ремонтопригодность | Да |
| Лестница | По проекту (алюминий) | Люк / крышка | По проекту |
| Соответствие стандартам | ГОСТ 16971-71, ГОСТ 16310-80, ГОСТ 32972-2014, ТУ 4859-001-67426748-2010, ISO 9001 | ||
* IP68 достигается при установке горловины МПМ-ГЦТ и гермовводов кабельных проходок.
Специалисты Матлайн бесплатно подбирают размеры колодца под конкретную задачу: диаметр шахты, количество и расположение патрубков, тип горловины и люка. Разрабатываем типовые решения для серийных проектов, предоставляем DWG-файлы по запросу.
Для IP68 — горловина МПМ-ГЦТ и гермовводы. Для защиты от вандализма — запорные устройства «Краб» или УЗНК.
Для кабельных линий с меньшим сечением или в сигнализации используйте среднеразмерные колодцы МПМ-ККС. Для прокладки высоковольтных кабелей без транспозиции — большеразмерные МПМ-ККТ.
Нажмите для просмотра. «↓» — скачать PDF.
Производство и поставка по всей России и странам ЕАЭС. Работаем с НДС 22%, полный пакет документов. Все колодцы изготавливаются по ТЗ. Для расчёта стоимости отправьте опросный лист или чертёж на sale@matline.ru.
Минимальная информация для расчёта:
Нажмите на вопрос, чтобы увидеть ответ
Главный критерий — внутренний объём шахты: должен вмещать коробки КТП, запас кабеля и обеспечивать удобный доступ. Для линий 110–220 кВ — диаметр 1200–1600 мм. Для 330–500 кВ — 1800–2200 мм. Минимальная высота для работы человека — 1500 мм. По подбору для проектирования — project@matline.ru, по ценам и заказам — sale@matline.ru.
Да. При УГВ выше дна колодца нужен пригруз. Варианты: железобетонная плита ПН или встроенная камера для заливки бетоном на месте. Камера предпочтительна — добавляется к рабочей высоте колодца и заливается непосредственно при монтаже.

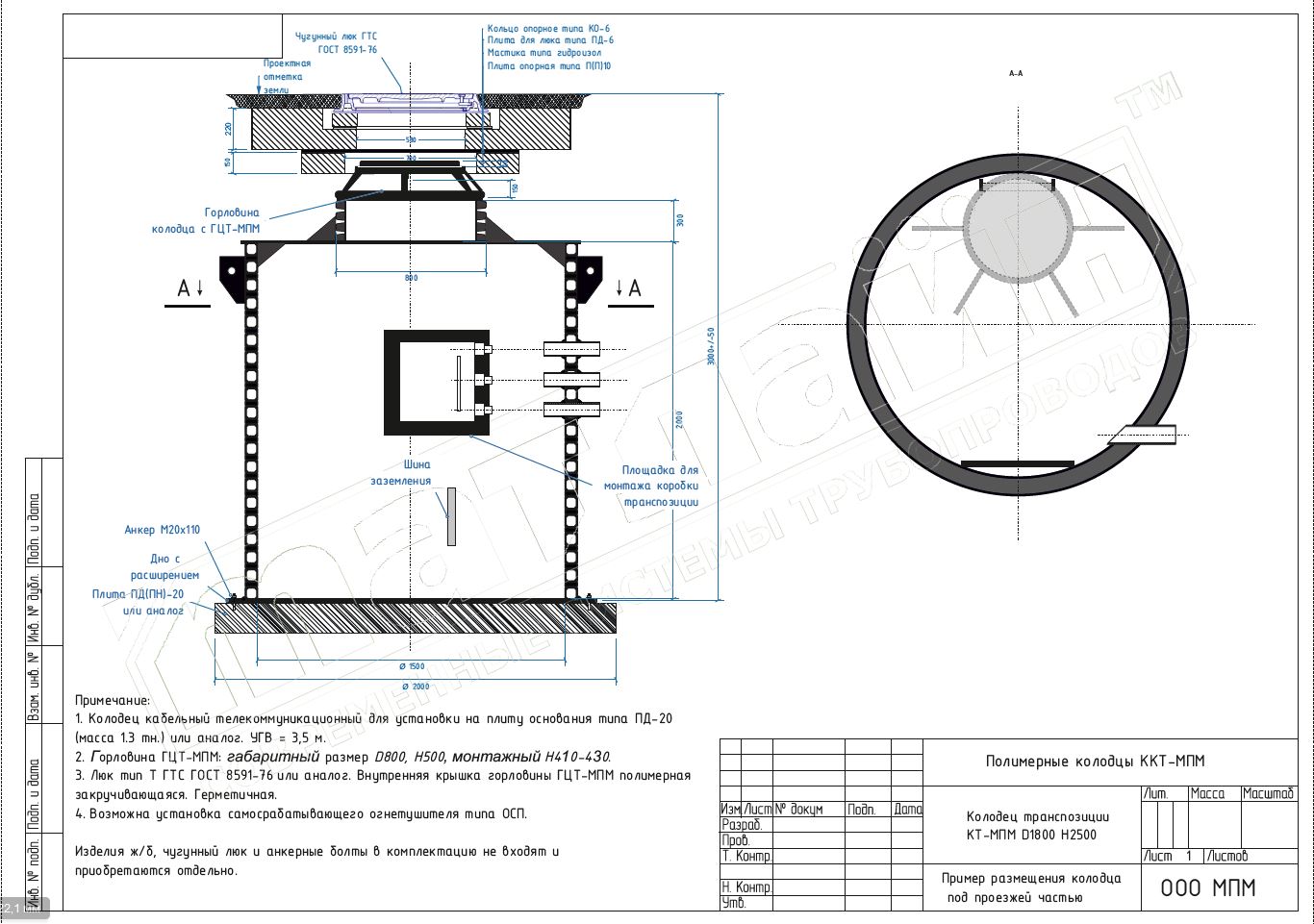

Да. Двустенная труба PEHD обеспечивает кольцевую жёсткость до SN8 — достаточно для установки под проезжей частью. Дополнительно используется анкерное крепление к железобетонной плите. Подробности в Рекомендациях для проектирования.
МПМ-КТ в 8,7 раза легче ж/б аналога — для D2000 H2500 это 670 кг против ~5860 кг. Монтаж без крана. Полиэтилен не корродирует в агрессивных грунтах. Герметичность до IP68 достигается на заводе. Диэлектрические свойства — безопасно для высоковольтных экранов. Срок службы ≥50 лет против 15–20 лет у бетонных.
Все колодцы МПМ-КТ изготавливаются по индивидуальному заданию. Заполните опросный лист или пришлите чертёж на sale@matline.ru. Укажите диаметр и высоту шахты, расположение патрубков, горловину, люк, гермовводы. Срок изготовления — 5–15 рабочих дней.
Для колодцев серии КТ рекомендуется самосрабатывающий порошковый огнетушитель ОСП-1. Внутренний объём шахты КТ диаметром 1500–2200 мм составляет от 2,5 до 7,9 м³. ОСП-1 срабатывает при +100°C без участия человека, покрывает до 8 м³. Крепится горизонтально в верхней части колодца. Срок службы 5 лет, обслуживания не требует.
