водопроводные колодцы

Разрабатываем и производим водопроводные колодцы, предназначенные для установки в системы питьевого и технического водоснабжения, в том числе пожарного, в системы напорной канализации. Конструктивно колодцы изготавливаются "сухого" типа и рассчитаны на установку:

запорной арматуры: задвижек, затворов и пр.

пожарных гидрантов - "колодец для установки гидранта - КПГ-МПМ": как гидрантов с двойным запиранием, так и совместно с задвижками.

арматуры для напорной канализации или канализации закрытого типа: ревизии, вантузы и пр. Колодцы для канализации закрытого типа используются часто на Крайнем Севере в зоне вечной мерзлоты.

узлов учета - "колодец узла учета - КУУ-МПМ": счетчики, расходомеры, тепловычислители, датчики давления, арматура, блоки управления и передачи данных и другое оборудование.

Водопроводные колодцы изготавливаются из специальных двустенных профилированных труб PEHD в виде цельносварной конструкции, подготовленной на 100% к установке без дополнительных сварочных работ. Подробнее>>>

Преимущества пластиковых колодцев МПМ для установки запорной арматуры и измерительных приборов

		большой выбор диаметров и высот шахт (20 вариантов) большой выбор горловин (конусов) (4 варианта) возможность осуществлять предустановку патрубков разных диаметров на разных высотах и под разными углами большой выбор вспомогательных конструкций и оборудования: трубные перепады, гасители потока , гидрозатворы и пр.
		основа конструкции колодца - специальная двустенная профилированная труба из PEHD полиэтилен высокой плотности (HDPE) - при небольшом весе обладает высокими показателями эластичности и прочности специальная конструкция колодца отличается высокими прочностными характеристиками и выдерживают значительные нагрузки при легком весе конструкции.
		колодец сварен при помощи экструдеров фирмы Leister снижение человеческой ошибки при установке не требует дополнительных сборочных операций при установке
		изготавливаются в виде цельносварных конструкций и полностью готовыми к установке быстрая установка в обводненных грунтах возможность установки оборудования и арматуры в заводских условиях не требует использование тяжелой техники
		использование европейского оборудования фирмы Leister для экструзионной сварки позволяет достичь высокого уровня герметичности сохранность установленного оборудования и арматуры высокая химическая стойкость к различным средам
		срок эксплуатации 50 лет и более низкие эксплуатационные затраты за счет отсутствия необходимости в периодическом восстановлении швов, лотков и пр. самая низкая стоимость жизненного цикла по сравнению с аналогами из ж/б и железа при замене колодцы можно сдавать на утилизацию

Колодцы из бетонных колец (ж/б) и в том числе с так называемым соединением "паз-гребень" и даже с футеровкой имеют высокую вероятность смещения из-за движения грунтовых вод, из-за разницы в промерзании почвы. При смещении колец внутрь колодца попадает влага и грунт через образовавшиеся щели, что вызывает повышенный износ оборудования и часто приводит к невозможности эффективно им пользоваться. А постоянный текущий ремонт по итогу приводит к значительному итоговому увеличению себестоимости колодца.

По сравнению с безколодезным оборудованием полимерные водопроводные колодцы позволяют не только ремонтировать установленные в них задвижки и гидранты, но и даже заменять оборудование без повторного вскрытия грунта.

Водопроводные колодцы - это специальные колодцы "сухого" типа, предназначенные для подземной установки различного оборудования с целью увеличения срока его эксплуатации, сохранности, экономии земли и т.д.

Колодцы для установки оборудования изготавливаются из двустенных гофрированных или профилированных труб PEHD. Данные трубы имеют большую линейку диаметров от 630 до 2500 мм. и позволяют отойти от применения только классических диаметром ЖБИ: 700, 1000, 1500 и 2000 мм.

Водопроводный колодец, в зависимости от места установки и глубины, уровня грунтовых вод и характеристик грунта, изготавливается с различными конструктивными решениями: камера для бетонирования, усиленное дно, расширение по низу колодца для крепления к бетонной плите.

Примеры колодцев

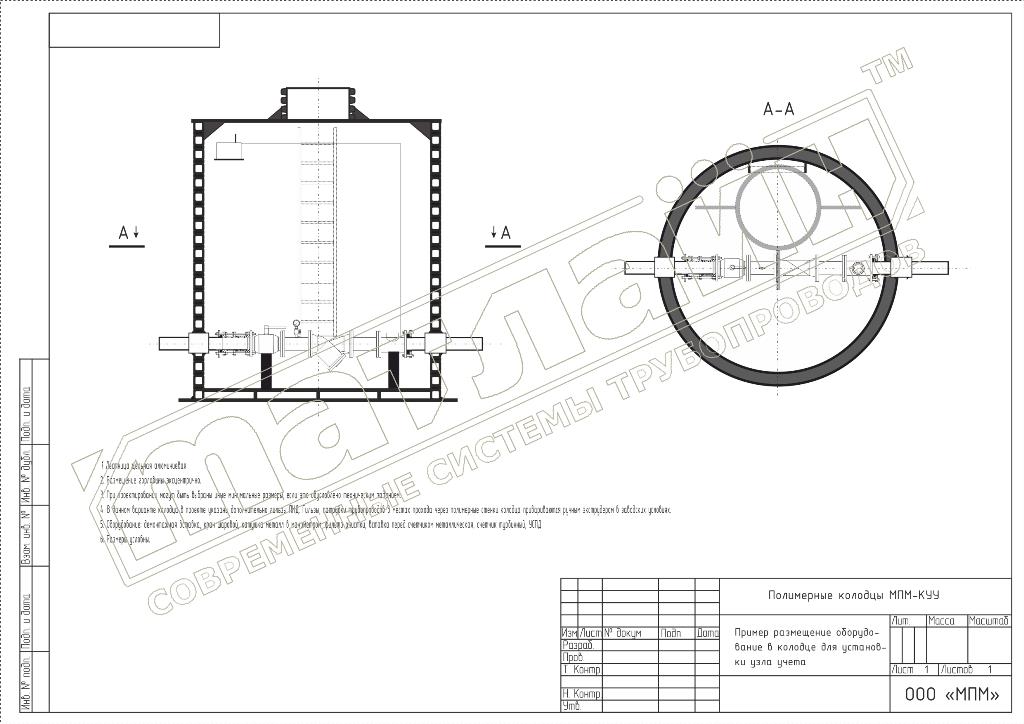

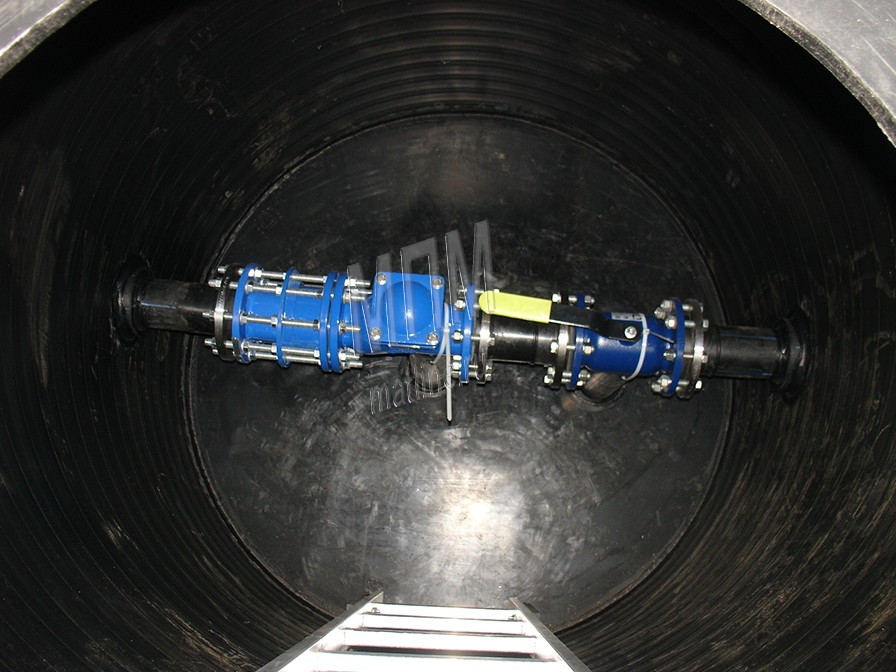

Колодец с узлом учета с УСПД

Колодец с обратным клапаном

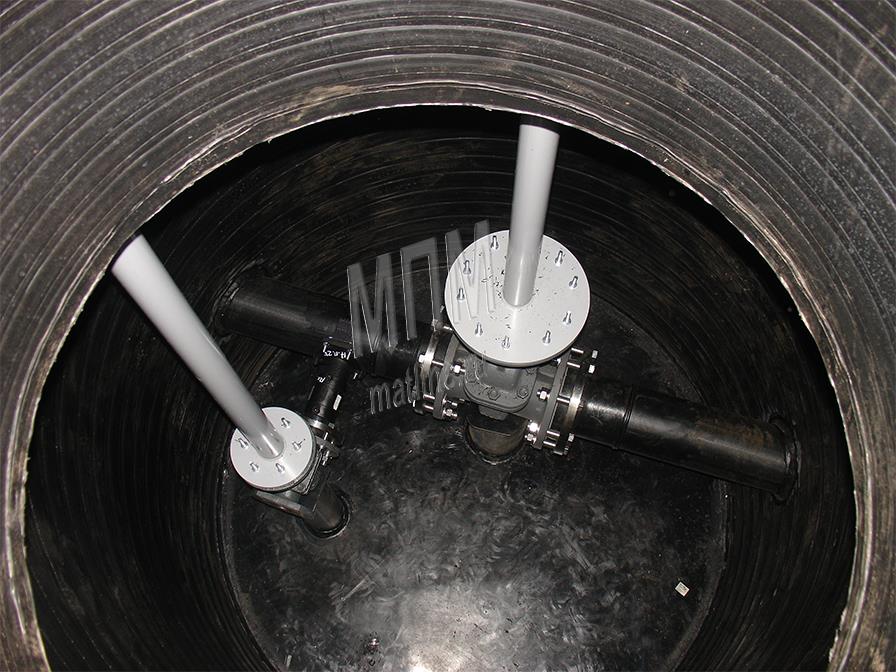

Колодец канализации с задвижкой

Колодец канализации с вантузом

Колодец с компресс. кранами

Колодец с четырьмя затворами

Колодец с подставкой под ПГ

Колодец с подставкой и затвором

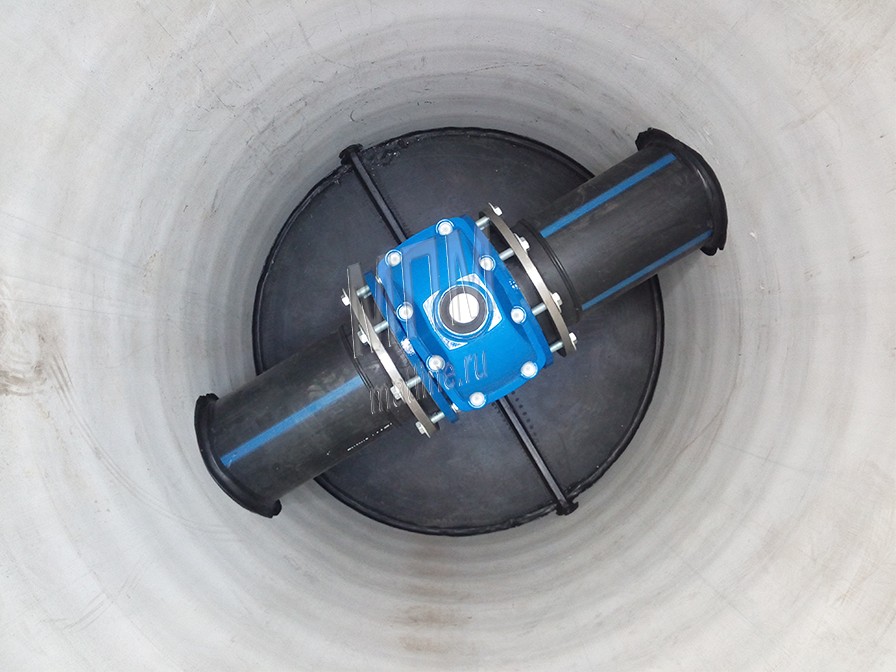

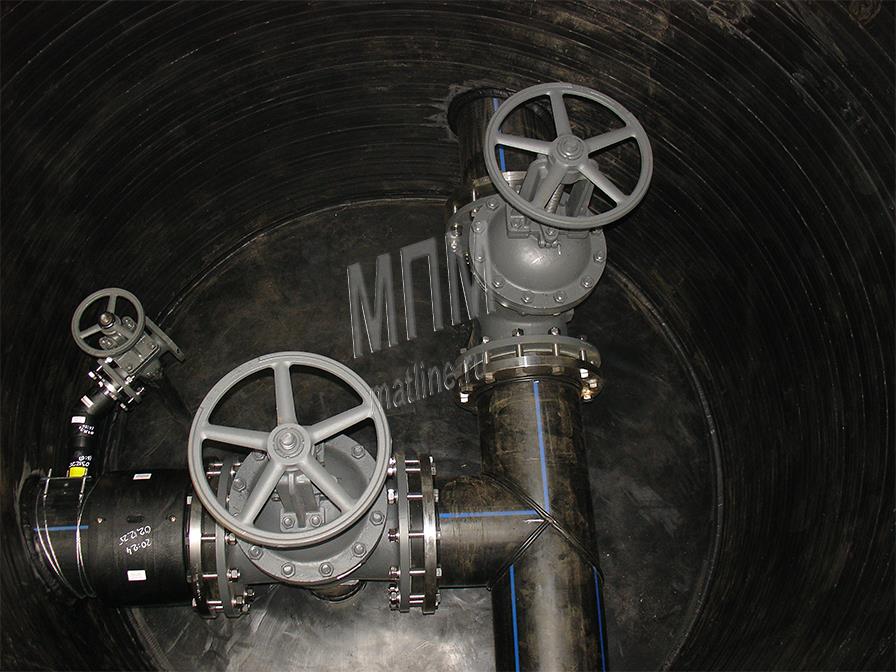

Колодец с задвижкой фланцев.

Колодец для врезки по месту

Водопроводные колодцы полиэтиленовые производятся из двустенных труб, что позволяет им выдерживать высокие нагрузки, связанные с промерзанием почвы, движением грунтовых вод, смещением пластов грунта. Колодцы могут быть как полностью готовыми с предустановленным оборудованием, так и с приваренными гильзами для монтажа стального трубопровода или с заготовкой трубопровода ПНД для монтажа оборудования по месту.

Производятся в соответствии с ГОСТ 16971-71, 16310-80 и по ТУ 4859-001-67426748-2010 и имеет сертификат соответствия. Срок эксплуатации сварного колодца МПМ не менее 50 лет при правильной эксплуатации и установке.

Конструктивные особенности колодцев

Системы питьевого или технического водоснабжения в том числе пожарного водоснабжения предполагают наличие большого числа колодцев различного назначения: для установки узлов учета, арматуры на ответвлениях на потребителей, пожарные гидранты и пр. Системы напорной канализации помимо арматуры и различных расходомеров обязательно комплектуются ревизиями-прочистками, обратными клапанами и пр.

В силу использования для прокладки трубопроводов не только труб ПНД, но и напорных труб ПВХ, стальных труб и пр, то возможна установка с использованием экструзионной сварки не только собственно патрубков, но и гильз по аналогии с муфтами для прохода ЖБИ. В последнем случае, при монтаже колодца сквозь муфты пропускают трубопровод и самостоятельно собирают внутреннюю обвязку уже после установки колодца на объекте.

Колодцы для КИПиА, гидрантов должны быть обслуживаемыми. Для обслуживаемых колодцев изготавливаются горловины и поставляются люки. Горловина выполняется диаметром 630 или 800 мм. Возможно изготовление колодцев меньшего диаметра с управлением с поверхности земли, но ремонт оборудования в таких колодцах без демонтажа колодца не возможен.

Трубы, используемые для изготовления колодцев, прошли испытания и разрешены для применения в сейсмоопасных районах.

Пример обозначения колодца МПМ в проекте "ВК-МПМ H ХХХ D ХХХпо опросному листу (чертежу) № ХХ ТУ4859-001-67426748-2010". В опросном листе или чертеже указывается расшифровка оборудования, дополнительные требования к колодцу: например, утепленная вторая крышка, прямое расстояние перед счетчиком и т.д. Специализированные колодцы, например, с гидрантом или узлом учета маркируются КПГ-МПМ и КУУ-МПМ. Рекомендации по проектированию размещены в указанных разделах.

Диаметр водопроводного колодца

Расчеты диаметра колодца основывается на размерах оборудования, диаметре трубопровода и сложности конструкции внутри, а так же иных факторов учитываемых при проектировании. Более широкая и гибкая линейка: OD630, OD800, ID900, OD/ID1000, OD/ID1200, ID1300, ID1400, ID1500, ID1600, ID1800, ID2000, ID2200 и ID2400 мм., - позволяет подбирать размер более точно, чем три стандартных размера по номенклатуре ЖБИ в 1000, 1500 и 2000 мм. При этом при производстве можно закладывать в зависимости от нагрузки на грунты различную кольцевую жесткость колодца как конструкции в целом, при этом необходимо учитывать что кольцевая жесткость колодца не равна кольцевой жесткости, используемой трубы, а существенно ее превышает.

При выборе диаметра колодца помимо габаритов оборудования необходимо учитывать дополнительное свободное место для монтажных работ.

Усиление дна колодца и расчет на всплытие

Общие рекомендации - усиление дна колодца желательно делать при диаметре колодцы свыше ID1200 мм, либо когда уровень грунтовых вод (УГВ) выше уровня дна, либо колодец выше 3000 мм.

Расчеты на всплытие колодца с формулами размещены в разделе "Для проектирования". Для противодействия всплытию колодца при высоком УГВ необходимо предусмотреть или камеру для бетонирования, или расширение понизу для присоединения с помощью анкеров к бетонной плите, возможно также бетонирование вокруг основания колодца выше патрубков на 100-150 мм после его установки.

Подсоединение к трубопроводу и установка оборудования

В зависимости от типа используемой трубы возможны различные варианты:

приваренные патрубки аналогичного основной трубе диаметра с последующей разводкой внутри колодца для установки оборудования. Для возможности демонтажа обычно применяется фланцевые соединения;

приваренные короткие гильзы - для колодцев на трубопроводы из иных материалов: чугун, сталь, НПВХ и пр.

Для размещения оборудования внутри колодца рекомендуем воспользоваться положениями СП 31.13330.2012. В случае технической необходимости при проектировании могут быть указаны иные минимальные размеры.

При установки внутри колодца напрямом участке оборудования, требующего периодической поверки, необходимо дополнительно указывать демонтажную вставку (муфту).

Монтаж водопроводных колодцев производиться по схеме аналогичной схеме монтажа всех пластиковых колодцев за исключением установки оборудования, которое может устанавливаться при сборке на заводе, так и при установке на объекте. Рекомендуется к монтажу на объекте: гидранты, вантузы и другое оборудование, расположенное не на оси трубопровода или имеющее вес более 80-100 кг.

Мы производим колодцы и другие сварные изделия с 2008 года. Опыт сварщиков не менее 5 лет. Тщательно следим за качеством изделия на всех этапах его изготовления, начиная от выбора сырья, заканчивая технической приемкой на предприятии. Наши специалисты обладают большим опытом работ. Инженерно-конструкторский отдел постоянно совершенствует производимое нами оборудование с целью увеличения срока безаварийной эксплуатации при снижении стоимости продукции.

В производстве используется только профессиональные экструдеры фирмы Leister - залог надежности и долговечности. На каждое изделие выдается паспорт качества, сертификаты, инструкцию по монтажу.

Все колодцы по индивидуальным эскизам изготавливаются в четком соответствии с чертежами заказчика.  Стоимость колодцев зависит от габаритов, сложности конструкции и оборудования рассчитывается по каждому заказу индивидуально. Гарантируем высокое качество колодцев и конкурентное ценовое предложение.
