Пластиковые кабельные колодцы МПМ

• Глубина кабельной линии — определяет высоту колодца
• Количество вводов и объём запаса кабеля внутри
• Оборудование — муфты, шкафы, коробки транспозиции, полки
• Радиус изгиба кабеля — для силовых кабелей и ВОЛС задаёт минимальный диаметр
• Доступ персонала — для работы человека внутри нужна высота от 1500 мм; для силовых кабельных линий по ПУЭ п. 2.3.127 — не менее 1,8 м

Пример обозначения в проекте: «Колодец кабельный МПМ-ККС D1600 H2400, 110/64, ГЦТ-1, лест., ТУ 4859-001-67426748-2010». Глубину заложения и углы блоков вводов удобнее всего указать в опросном листе или на чертеже.

1. 1
   КотлованШирина котлована — больше наружного диаметра колодца или плиты основания не менее чем на 0,5 м. Механизированную разработку ведут с недобором 10–20 см, дно зачищают вручную.
2. 2
   ОснованиеНа слабых и обводнённых грунтах — подушка из песка и щебня не менее 150 мм на геотекстиле, уплотнение не менее 95% по Проктору.
3. 3
   Плита основанияПлита выступает за юбку колодца не менее чем на 100 мм и выставляется по горизонтали в двух направлениях.
4. 4
   УстановкаКолодец опускают мягкими стропами за корпус или монтажные петли. Стропить за патрубки и горловину запрещено.
5. 5
   АнкеровкаАнкеры с широкими шайбами ставят равномерно по юбке: от 6 шт. M12 для D600–700 до 16–20 шт. M20 для D1800–2400.
6. 6
   Подключение трубТрубы подключают только после крепления к плите: муфтами или сваркой. Свободные патрубки заглушают, соединения проверяют на герметичность.
7. 7
   Обратная засыпкаПеском без камней слоями 200–250 мм, уплотнение не менее 95% (98% при высоком УГВ). Виброплита — не тяжелее 100 кг, технику к стенкам не подводят.
8. 8
   Горловина и люкПлиты и люк подбирают по зоне установки: газон, тротуар или проезжая часть. Горловину при необходимости подрезают по высоте.

Подробная инструкция — «Кабельные колодцы МПМ: рекомендации по монтажу» (PDF).

Плиты по ГОСТ 8020-90 и серии 3.900.1-14. Количество и размер анкеров может изменить проектировщик. Сварку при монтаже выполняют при температуре не ниже −15 °C.

Чугунные люки (ГОСТ 3634-2019) ставятся только через бетонную плиту, не на полиэтиленовую горловину; полимерные люки выпускаются по своим ТУ. Для силовых кабельных линий по ПУЭ п. 2.3.128 диаметр люка — не менее 650 мм.

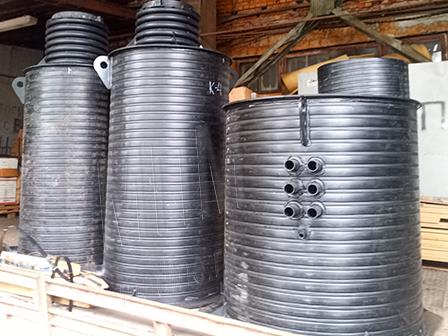

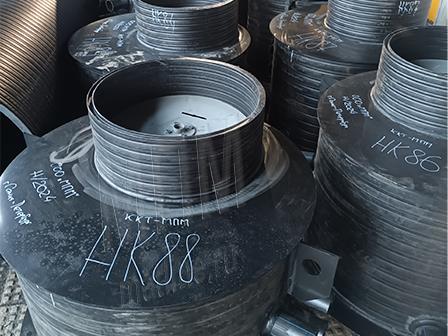

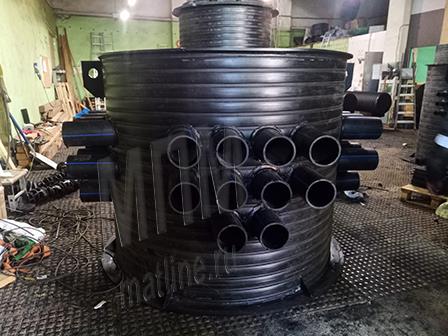

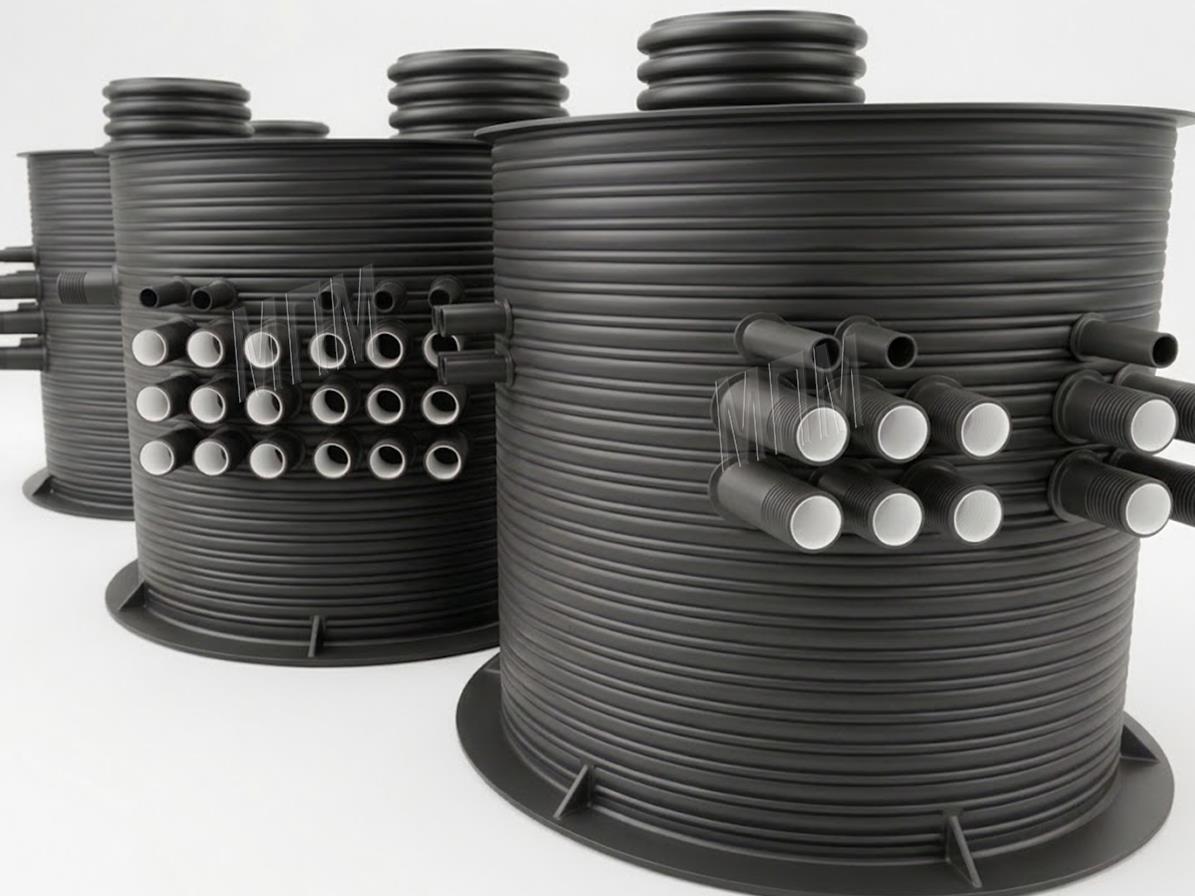

Пластиковый кабельный колодец МПМ — цельносварной полимерный колодец из полиэтилена PEHD для кабельной канализации: линий связи, ВОЛС, электросетей и наружного освещения. Внутренний диаметр 600–2200 мм, высота по проекту. Заменяет железобетонные ККС-1…ККС-5, литые и ротоформованные КС, ККТ. Производство МПМ (Матлайн) — Санкт-Петербург, ул. Автогенная, 6. Срок службы не менее 50 лет.

D600 высотой 630 мм — от 16 000 руб.; D700 высотой 1 м — от 19 900 руб.; D800 высотой 1,5 м — от 21 200 руб.; МПМ-ККС-1 D1000 H900 — от 33 400 руб.; МПМ-ККС-2 D1000 H1500 — от 44 500 руб.; МПМ-ККС-3 D1300 H1900 — от 95 800 руб.; МПМ-ККС-4 D1600 H2100 — от 151 200 руб.; МПМ-ККС-5 D2000 H2100 — от 256 700 руб. Цены с НДС 22%. Купить колодец можно напрямую у производителя: выберите исполнение на этой странице или пришлите проект — счёт и чертёж подготовим в течение рабочего дня.

Ж/б ККС-2 (внутри около 1210×890×1410 мм, до 2 каналов) заменяет пластиковый колодец МПМ-ККС-2 — внутренний диаметр 1000 мм, высота 1500 мм. ККС-1 — МПМ-ККС-1 D1000 H900, ККС-3 — МПМ-ККС-3 D1300 H1900, ККС-4 — МПМ-ККС-4 D1600 H2100, ККС-5 — МПМ-ККС-5 D2000 H2100. Окончательный размер подбираем по запасу кабеля, муфтам и радиусу изгиба.

Кабельные колодцы обычно устанавливают на глубину до 4 м. По проекту изготавливаем колодцы для глубины до 6 м (такие колодцы поставлялись, например, в Крым). Для глубоких колодцев усиливаем дно и подбираем конструкцию шахты под нагрузку грунта.

Да. Под проезжей частью нагрузку от транспорта на колодец не передают: над горловиной укладывают разгрузочную ж/б плиту и дорожную плиту, которая выходит за габарит шахты не менее чем на 0,5 м с каждой стороны, сверху ставят чугунный люк класса C250 или D400 по ГОСТ 3634-2019.

Любые: полимерно-песчаные, чугунные и полиэтиленовые крышки всех классов нагрузки — от A15 до D400. На газоне полимерно-песчаный люк или крышка ПНД ставится прямо на горловину. Чугунный люк ставится только через бетонную разгрузочную плиту, а не на полиэтиленовую горловину.

Плита основания обязательна при высоком уровне грунтовых вод, при установке оборудования в колодце или если она указана в проекте. Колодец крепится к ней анкерами за юбку на дне: например, для D1000 — плита от Ø1500 мм и 8 анкеров M16, для D1600 — плита от Ø2100 мм и 16 анкеров M16–M20.

Два способа: анкерное крепление к ж/б плите основания (самый распространённый) или камера в нижней части колодца, которую заливают бетоном после установки в котлован. Высота камеры — от 300 мм, она добавляется к высоте колодца. Массу пригруза рассчитывают по уровню грунтовых вод.

По ПУЭ п. 2.3.127 высота кабельных колодцев для силовых кабельных линий — не менее 1,8 м, а по п. 2.3.128 диаметр люка — не менее 650 мм. Для линий связи и слаботочных сетей высота не нормируется: малые колодцы МПМ-КС бывают высотой от 500 мм.

В базовый комплект входят шахта с дном и юбкой под анкеры, горловина, патрубки ПНД под ваши трубы и алюминиевая лестница (для колодцев от D1000). Плиты основания и разгрузочные плиты, люки, анкеры, уплотнители и заземление поставляются отдельно, если не указаны в опросном листе.

Гарантия — 12 месяцев. Колодцы изготавливаются под заказ за 5–15 рабочих дней и отправляются транспортными компаниями по России и ЕАЭС, обычно 2–7 дней. Самовывоз и погрузка со склада в Санкт-Петербурге бесплатны. Организации оплачивают безналичным расчётом с НДС 22%, частные покупатели — картой, через СБП или частями через Яндекс Сплит.

Покрытие стенок задачу не решает: при коротком замыкании дуга за доли секунды выделяет столько тепла, что изоляция кабеля и стенка рядом оплавятся в любом случае. В закрытом колодце мало кислорода, и пламя гаснет само, но повреждения к этому моменту уже есть. Надёжная защита — перегородка между силовыми кабелями и линиями связи, огнестойкие муфты на кабелях и самосрабатывающий порошковый огнетушитель (ОСП-1 срабатывает при +100 °C): один защищает объём до 8 м³, для больших колодцев ставят два. Огнетушители монтируем на заводе на закладные.

Да. Кроме цельносварных колодцев по ТЗ мы поставляем литые колодцы КС-1, КС-2.2, КС-3 и КС-5 диаметром 400–1500 мм с крышкой IP55 и сроком поставки 1–15 рабочих дней — для базовых слаботочных задач, когда не нужны IP68 и размеры по чертежу.
