колодец узла учета

проектирование в санкт-петербурге  пластиковых колодцев
купить в санкт-петербурге  водопроводный колодец  по отличной цене
монтаж водопроводного колодца

колодец для установки оборудования узла учета

Пластиковые колодцы для установки оборудования узла учета изготавливаются уже более 10 лет и предназначены для сбора и передачи учетных данных:



по потреблению воды (водомерный узел) как в загородном домостроении, так и в городских жилых, коммерческих и промышленных объектах;



по сбросу различных стоков (узел учета сточных вод) там где предусмотрен учет такого рода.





Колодцы для узлов учета воды (водомерный узел) и стоков (узел учета сточных вод) изготавливаются как с предустановленным оборудованием, так и без с подготовленными под монтаж площадками, предустановленными гильзами или патрубками. Сбор и передача данных может осуществляться как по проводным, так по по безпроводным каналам связи. Выбор комплектации колодца производится при проектировании в зависимости от выданных технических условий. В качестве оборудования могут быть выбраны различные счетчики, расходомеры и т.д.





Преимущества пластиковых колодцев МПМ для установки узлов учета

большой выбор конструктивных решений

большой выбор диаметров и высот шахт (20 вариантов)
большой выбор горловин (конусов) (4 варианта)
возможность осуществлять предустановку патрубков разных диаметров на разных высотах и под разными углами


легкий вес и отсутствие необходимости в спецтехнике

основа конструкции колодца - специальная двустенная профилированная труба из PEHD
полиэтилен высокой плотности (HDPE) - при небольшом весе обладает высокими показателями эластичности и прочности
специальная конструкция колодца отличается высокими прочностными характеристиками и выдерживают значительные нагрузки при легком весе конструкции.


цельносварная конструкция

колодец сварен при помощи экструдеров фирмы Leister
снижение человеческой ошибки при установке
не требует дополнительных сборочных операций при установке


высокая скорость монтажа

изготавливаются в виде цельносварных конструкций и полностью готовыми к установке
быстрая установка в обводненных грунтах
возможность установки оборудования и арматуры в заводских условиях
не требует использование тяжелой техники


герметичность конструкции и сохранность оборудования

использование европейского оборудования фирмы Leister для экструзионной сварки позволяет достичь высокого уровня герметичности
сохранность установленного оборудования и арматуры
высокая химическая стойкость к различным средам


экономия на эксплуатационных расходах

срок эксплуатации 50 лет и более
низкие эксплуатационные затраты за счет отсутствия необходимости в периодическом восстановлении швов, лотков и пр.
самая низкая стоимость жизненного цикла по сравнению с аналогами из ж/б и железа
при замене колодцы можно сдавать на утилизацию





Колодцы для узлов учета производятся "сухого" типа, для всех видов труб: напорные трубы ПНД и ПВХ, стальные и т.д.



Изготавливаются в соответствии с ГОСТ 16971-71, 16310-80 и по ТУ 4859-001-67426748-2010 и имеют сертификат соответствия. Срок эксплуатации колодца МПМ не менее 50 лет при правильной эксплуатации и установке. Срок эксплуатации установленного оборудования в соответствии с указаниями заводов-изготовителей.



Диаметр колодца от 1200 до 2400 Устойчивость к нагрузкам от 2 до 16 кН/м2
Высота колодца до 6000 Диаметр подключений от 20 до 250 мм.
Защита от всплытия камера для бетонирования, расширение по низу для анкеровки к бетонной плите Беспроводная передача данных любой оператор
Оборудование любые счетчики, УСПД и пр. Возможность установки под дорогой Да
Обслуживание минимальное Ремонтопригодность Да
Срок эксплуатации не менее 50-и лет Тип камеры "сухой"
Лестница да Люк, крышка По проекту







Примеры колодцев с узлами учета

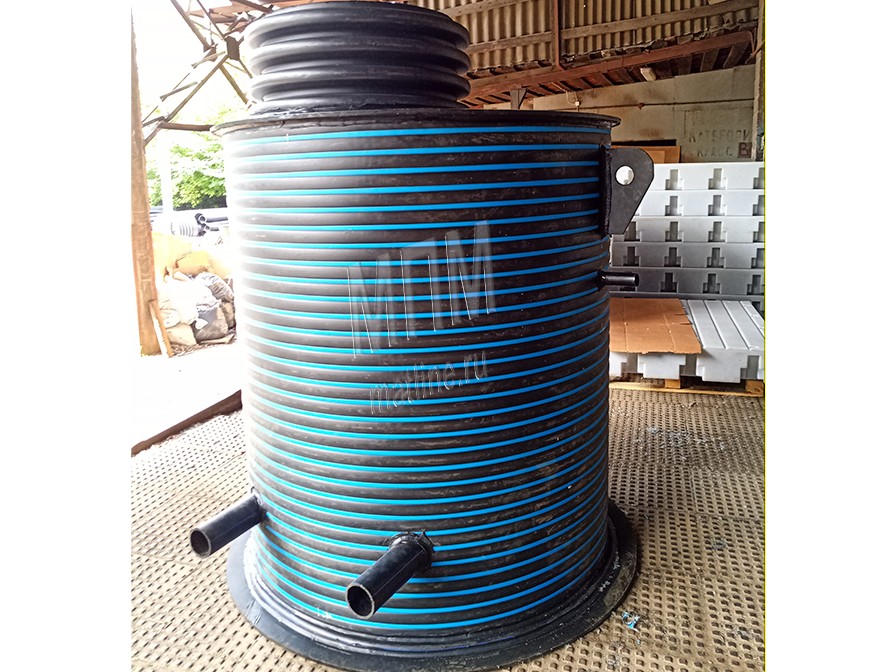

колодец для установки оборудования узла учета

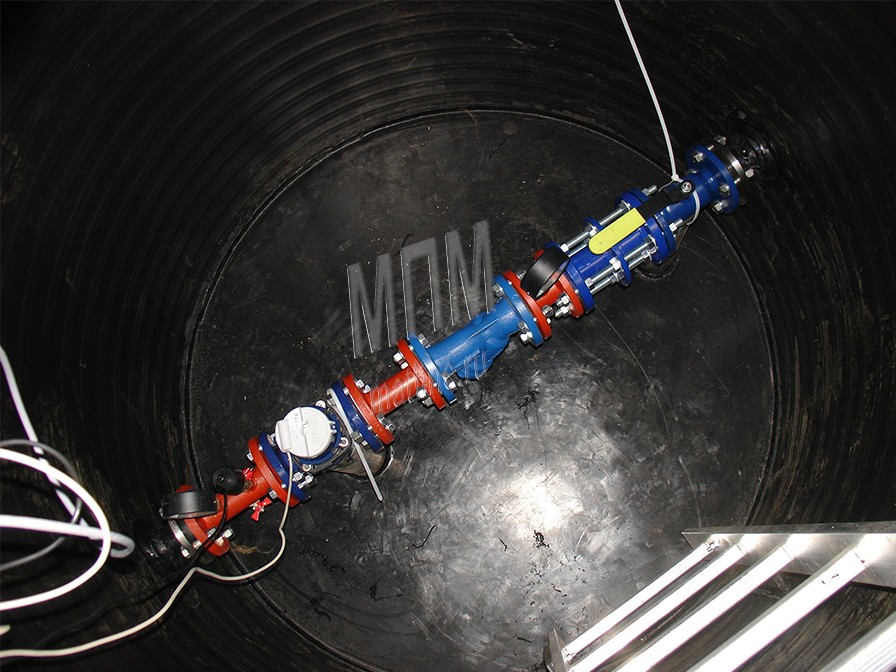

Колодец с водомерным узлом

колодец для установки оборудования узла учета

Колодец с задвижкой и клапаном

колодец для установки оборудования узла учета

УСПД беспроводное

колодец для установки оборудования узла учета

Установка счетчика в узле

колодец для установки оборудования узла учета

Колодец для установки расходомера





Проектирование колодца для узла учета



производство в санкт-петербурге  пластиковые колодцы резервуары по отличной цене

купить в санкт-петербурге  кабельные колодцы связи по отличной цене

инструкции по проектированию и по монтажу пластиковых колодцев резервуаров





Пример обозначения колодца МПМ в проекте ""КУУ-МПМ H ХХХ D ХХХпо опросному листу (чертежу) № ХХ ТУ4859-001-67426748-2010"". Детализация колодца и узла учета указывается в опросных листах или чертежах. Необходимо указывать оборудование полностью с учетом его совместимости и соблюдения строительно-монтажных норм. На каждое изделие выдается паспорт качества, сертификаты, инструкцию по монтажу. При установке оборудования в заводских условиях так же передаются все сертификаты и паспорта на него. Так же в опросном листе или чертеже желательно указывать расшифровку оборудования по номенклатуре производителя, дополнительные требования к колодцу, например, утепленная вторая крышка, прямое расстояние перед счетчиком и т.д.





Диаметр колодца с узлом учета

Расчеты диаметра колодца основывается на размерах оборудования, диаметре трубопровода и сложности конструкции внутри, а так же иных факторов учитываемых при проектировании. Более широкая и гибкая линейка: 630, 800, 1000, 1200, 1300, 1400, 1500, 1600, 1800, 2000, 2200 и 2400 мм. - позволяет подбирать размер более точно, чем три стандартных размера по номенклатуре ЖБИ в 1000, 1500 и 2000 мм. При этом можно закладывать различную кольцевую жесткость колодца в зависимости от нагрузки на грунты. Кольцевая жесткость колодца не равна кольцевой жесткости, используемой трубы.





При выборе диаметра колодца помимо габаритов оборудования необходимо учитывать дополнительное свободное место для монтажных работ.





Усиление дна колодца и расчет на всплытие

Усиление дна колодца рекомендуется делать при диаметре колодцы свыше 1200 мм, либо когда уровень грунтовых вод (УГВ) выше уровня дна, либо высокий колодец.



Расчеты на всплытие колодца с формулами размещены в разделе "Для проектирования". Для противодействия всплытию колодца при высоком УГВ необходимо предусмотреть или камеру для бетонирования, или расширение понизу для присоединения с помощью анкерных болтов к бетонной плите основания.





Подсоединение к трубопроводу и установка оборудования

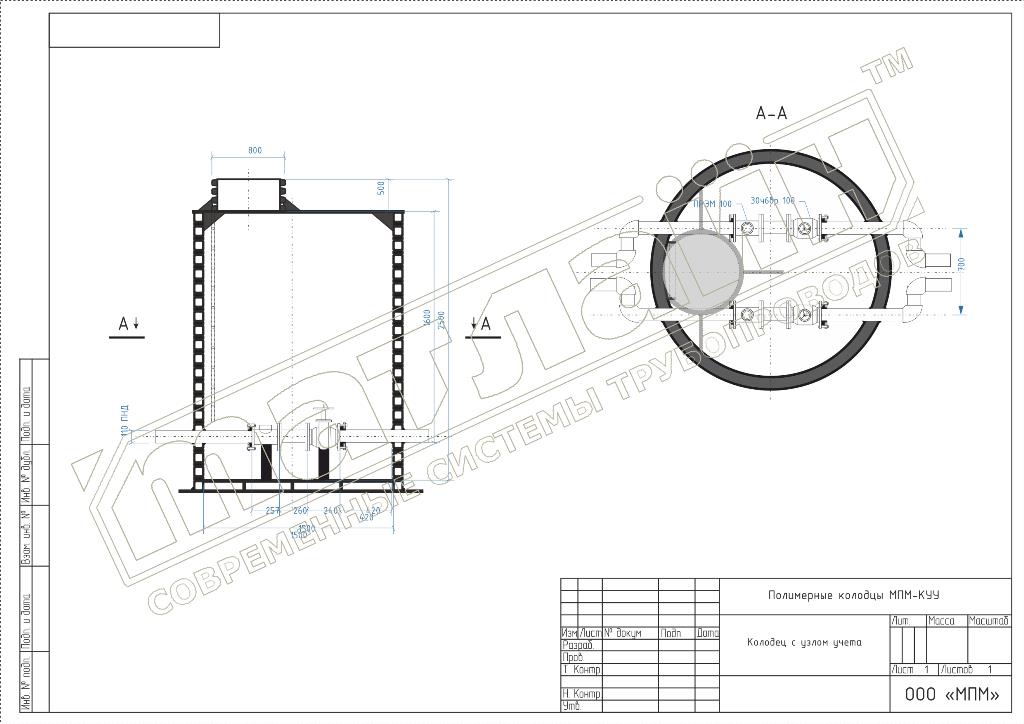

скачать схему размещения оборудования в колодец с узлом учета

В зависимости от типа используемой трубы возможны различные варианты:

приваренные патрубки аналогичного основной трубе диаметра с последующей разводкой внутри колодца для установки оборудования. Для возможности демонтажа обычно применяется фланцевые соединения;

приваренные короткие гильзы - для колодцев на трубопроводы из иных материалов: чугун, сталь, НПВХ и пр.

скачать схему размещения оборудования к водопроводном колодце



Для размещения оборудования внутри колодца рекомендуем воспользоваться положениями СП 31.13330.2012. В случае технической необходимости при проектировании могут быть указаны иные минимальные размеры.



скачать схему размещения оборудования к колодце отбора проб



При установки внутри колодца напрямом участке оборудования, требующего периодической поверки, необходимо дополнительно устанавливать демонтажную вставку (муфту).



Монтаж колодцев с узлом учета

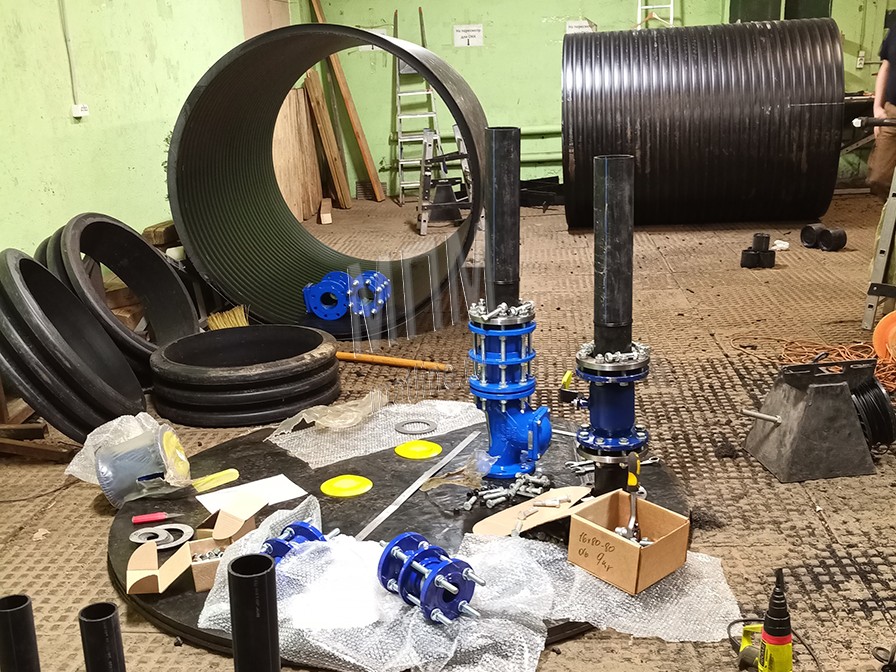

Монтаж колодцев для узла учета производиться аналогично схеме монтажа всех пластиковых колодцев за исключением установки оборудования, которое может устанавливаться как при сборке на заводе, так и при установке на объекте.





После монтажа колодца необходимо проверить все соединения на арматуре и крепеже, подключение в соответствии с паспортами на счетчики и приборы передачи данных.



Стоимость и гарантии



Мы производим колодцы и другие сварные изделия с 2008 года. Опыт сварщиков не менее 5 лет. Тщательно следим за качеством изделия на всех этапах его изготовления, начиная от выбора сырья, заканчивая технической приемкой на предприятии. Наши специалисты обладают большим опытом работ. Инженерно-конструкторский отдел постоянно совершенствует производимое нами оборудование с целью увеличения срока безаварийной эксплуатации при снижении стоимости продукции.





В производстве используется только профессиональные экструдеры фирмы Leister - залог надежности и долговечности. На каждое изделие выдается паспорт качества, сертификаты, инструкцию по монтажу.





Все колодцы по индивидуальным эскизам изготавливаются в четком соответствии с чертежами заказчика.  Стоимость колодцев зависит от габаритов, сложности конструкции и оборудования рассчитывается по каждому заказу индивидуально. Гарантируем высокое качество колодцев и конкурентное ценовое предложение.
