колодец для пожарного гидранта







Производим полимерные колодцы для установки пожарных гидрантов (или МПМ-КПГ). Колодцы изготавливаются как в виде подготовленных корпусов без оборудования, так и полностью укомплектованными подставками и с/без пожарными гидрантами (как российского, так и иностранного производства).



Колодец с пожарным гидрантом - это специализированный колодец в системе пожаротушения с установленным оборудованием для установки специальной колонки (КПА) и присоединения к ней пожарных рукавов напорных (РПК и пр.).



Герметичный полимерный колодец позволяет при правильных установке и эксплуатации функционировать противопожарному оборудованию значительно дольше, чем в колодцах из бетона, без дополнительных затрат на обслуживание, на восстановление колодца, на замену оборудования.



Полимерный (пластиковый) колодец для установки пожарного гидранта представляет собой цельносварную конструкцию, произведенную в заводских условиях в соответствии с техническим заданием заказчика из специальной двустенной профилированной трубы PEHD. Колодец обладает высокой степенью герметичности, благодаря чему обеспечивается повышенная сохранность установленного оборудования. Колодец может быть изготовлен как с предустановленным оборудованием так и без него.









В колодце может быть установлено следующее оборудование: пожарные гидранты стальные/чугунны в том числе с двойным запиранием, подставки под ПГ стальные/чугунные и/или отсечная арматура (задвижки, затворы).



Колодцы МПМ-КПГ изготавливаются с учетом требований российских нормативных актов и апробированного европейского опыта использования пластиковых колодцев для колодезной установки гидрантов: СП 8.13130.2009 "Источники наружного противопожарного водоснабжения", ГОСТ Р 53961-2010 "Гидранты пожарные подземные", ГОСТ 5525-88 "Части соединительные чугунные, изготовленные литьем в песчаные формы для трубопроводов", ТПР 901-09-11.84 и др. Возможно изготовление колодцев с учетом требований технических условий проекта.









Производятся с учетом  ГОСТ 16971-71, 16310-80 и ТУ 4859-001-67426748-2010 и имеет сертификат соответствия. Срок эксплуатации цельносварного колодца МПМ не менее 50 лет при правильных монтаже и обслуживании.





Колодцы для установки пожарных гидрантов производства МПМ обладают за счет специальной конструкции высокими прочностными характеристиками и выдерживают значительные нагрузки. Заводская сборка частей колодца осуществляется с использованием оборудования швейцарской фирмы Leiaster. В отличии от колодцев, собираемых на объекте при монтаже, в колодцах МПМ нет частей, смещение которых может быть вызвано грунтовыми водами.













Современные требования эксплуатирующих организаций к потребителям, рост стоимости оборудования, а так же к его сохранности накладывает на производителей полимерных колодцев для установки различного оборудования серьезные обязательства по гарантии, по удобству эксплуатации и т.д.





Основные характеристики колодцев МПМ:

Диаметр колодца	от 1400 до 2400	Устойчивость к нагрузкам	от 2 до 16 кН/м2
Высота колодца	до 5000	Диаметр подключений	от 90 до 630
Защита от всплытия*	по требованию проекта	Конфигурация	По проекту
Возможность врезки по месту	через муфты In-Situ	Оборудование	По проекту
Обслуживание	минимальное	Ремонтопригодность	Да
Срок эксплуатации	не менее 50-и лет	Тип камеры	"сухой"
Лестница	алюминиевая	Люк, крышка	По проекту

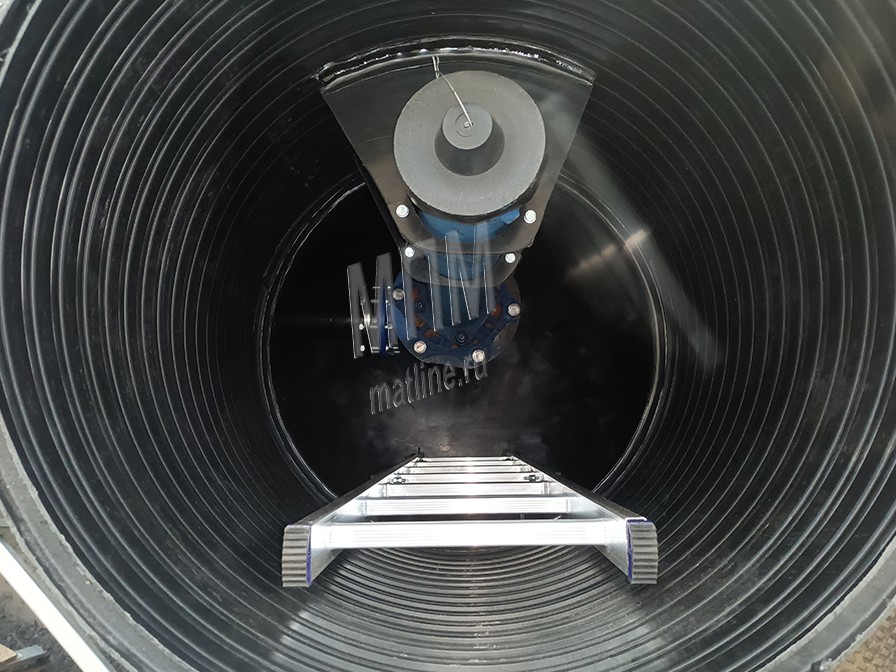

Горловина (конус) колодца изготавливается диаметром от 600 до 1000 мм и высотой от 200 мм. с размещением как по центру, так и со смещением. Выбор определяется расположением гидранта внутри колодца. Для удобства обслуживания возможна установка двух горловин: одна под выход пожарного гидранта, вторая под лестницу.





Вариант с общей горловиной - это стандартный вид колодца. Вариант с двумя горловинами позволяет удобнее спускаться в колодец для управления задвижкой, ремонта гидранта и замены оборудования.





При производстве колодца с одной горловиной расположение гидранта определяется по ТПР 901-09-11.84, если в техническом задании не указано иное. Колодца с двумя горловинами гидрант размещается строго посредине одной из горловин.





Шахта (камера) колодца выбирается по диаметру и высоте в зависимости от размеров пожарной подставки, наличия запорной арматуры, высоты пожарного гидранта (глубины залегания трубопровода) и т.д. В соответствии с СП 31.13330.2012 минимальная высота шахты должна составлять не менее 1500 мм.





Конструктивно колодцы изготавливаются при наличии по чертежам проекта или по техническому заданию заказчика с учетом технических условий компании-производителя МПМ.





В зависимости от материала трубопровода колодцы производятся как с готовыми патрубками для трубопровода из ПНД, так и с гильзами (муфтами) для трубопровода из металлов, НПВХ и т.д. В последнем варианте труба пропускается сквозь гильзу и зачеканивается уплотнителями при монтаже на объекте.





При проектировании обвязки трубопровода внутри колодца рекомендуется ориентироваться на указания СП 31.13330.2012 для расстояний от трубопроводов и оборудования до дна и стенок колодца. Если в проекте указаны иные размеры, то колодец изготавливается в соответствии с проектом.





Трубы, используемые для изготовления колодцев, прошли испытания и разрешены для применения в сейсмоопасных районах.





Водопроводный колодец МПМ для установки пожарного гидранта обозначается в спецификации проекта как "МПМ-КПГ H ХХХ D ХХХ ОЛ № ХХ ТУ4859-001-67426748-2010", где высота H указывается полная, D - диаметр внутренний, ОЛ - ссылка на опросный лист или чертеж. Детализация колодца, запорной арматуры, гидранта и подставки с учетом материала указывается в опросных листах или чертежах. Необходимо указывать оборудование с учетом соблюдения строительно-монтажных норм. Так же в опросном листе или чертеже желательно указывать дополнительные требования к колодцу, например, утепленная вторая крышка и т.д.





При использовании в проекте пожарных гидрантов с одинарным запиранием необходимо устанавливать дополнительно задвижку или затвор. Для ПГ с двойным запиранием, например, производства HAWLE или JAFAR, дополнительная запорная арматура не требуется.





Пластиковый колодец под пожарный гидрант по умолчанию, если иное не указано в техническом задании или в проекте, изготавливается с применением:
 ► трубы ПЭ100 SDR17 (PN10),
 ► без запорной арматуры,
 ► пожарной подставки стальной фланцевой PN10, при этом собственно гидрант в комплектацию не входит.

В случае использования в системе большего давления или иного оборудования, то необходимо указать данные в проекте. Например, гидрант пожарный с двойным запиранием с фланцем Ду 100 Тип 8853 производства Jaffar (Польша), рассчитанный на давление PN16.









Окончательная сборка колодцев для установки пожарных гидрантов производится после установки колодца на объекте с целью исключения смещения трубопровода при транспортировке под весом оборудования.





При проектировании колодцев в зоне с высокими грунтовыми водами (УГВ) необходимо учитывать возможность выталкивания конструкции из земли. При высоком уровне грунтовых вод колодцы дополнительно необходимо оборудовать одним из вариантов камеры для бетонирования или расширением для фиксации к бетонной плите основания. Варианты расчетов на всплытие колодцев для определения массы пригруза как и другая информация для проектирования размещены в разделе "Для проектирования".





Технические вопросы по проектированию колодцев можно задать специалистам отдела продаж.







Колодцы производятся и поставляются по заказам как физических, так и юридических лиц. Расчет стоимости производится по предоставленным опросным листам (чертежам) или проектной документации с необходимой информацией о характеристиках колодцев.





Доставка по всей территории Российской Федерации осуществляется специализированными транспортными компаниями. Подробнее о способах получения. Стоимость доставки рассчитывается в зависимости от расстояния и объема, веса заказа.





При необходимости заключается договор на изготовление и поставку, где прописываются все необходимые параметры и сроки поставки и изготовления.





При отгрузке предоставляется пакет документов: бухгалтерские документы, сертификаты, паспорта на колодцы, паспорта на установленное оборудование. Цены представлены с НДС (20%).





Гарантируем высокое качество колодцев и конкурентное ценовое предложение.





Наша компания производит колодцы и другие сварные изделия с 2008 года. Качество готового изделия отслеживается на всех этапах его изготовления, начиная от выбора сырья, заканчивая технической приемкой на предприятии. Специалисты компании обладают большим опытом работы - опыт сварщиков не менее 5 лет. Инженерно-конструкторский отдел постоянно совершенствует конструкции производимого оборудования с целью увеличения срока безаварийной эксплуатации при снижении стоимости продукции.
