дождеприемные (ливневые) колодцы

Производим дождеприемные колодцы (или колодец ливневой канализации) предназначенные для использования в качестве:

*** колодца сбора поверхностных стоков - полимерный колодец, снабженный дождеприемной решеткой, пескоотстойником и при необходимости фильтр-патроном;

***колодца в местах изменения направления трубопровода: на поворотах, в присоединениях, на перепадах и пр. А так же в местах, где необходимо контролировать проходимость трубопроводов, установки дополнительного оборудования и пр. На данных колодцах так же возможна установка дождеприемного чугунного люка и фильтр-патрона.

Колодцы возможно устанавливать на трубопроводы, изготовленные из гофрированной трубы ПНД, из гофрированной трубы ПП, из трубы ПВХ, из чугунных и прочих труб.

Дождеприемные колодцы изготавливаются из специальных двустенных труб PEHD в виде цельносварной конструкции, подготовленной на 100% к установке без дополнительных сварочных работ. Подробнее>>>

В систему ливневой канализации помимо колодцев с дождеприемными решетками могут входить лотковые колодцы, перепадные колодцы, колодцы с гидрозатворами, колодцы с гасителем потока, колодцы отбора проб и собственно оборудование по очистки ливневых стоков.

Дождеприемные колодцы изготавливаются из специальных двустенных профилированных труб PEHD в виде цельносварной конструкции, подготовленной на 100% к установке без дополнительных сварочных работ. Подробнее>>>

Благодаря этому, а так же особым конструкциям производимые нами пластиковые дождеприемные колодцы обладают целым рядом преимуществ:

		Большой выбор диаметров шахт, горловин (конусов), возможность осуществлять приварку патрубков разных диаметров на разных высотах и под разными углами и многое другое - это все позволяет изготавливать различные по сложности конструкции колодцев, которые при использовании ЖБИ сделать в принципе не возможно.
		применяемый материал - полиэтилен высокой плотности - при небольшом весе обладает высокой упругостью и прочностью. Колодец способен выдержать значительные нагрузки. При монтаже отпадает необходимость в тяжелой технике, часто работы можно выполнить в ручную.
		Колодец сварен при помощи экструдеров фирмы Leister. Он полностью на 100% готов к монтажу без дополнительных операций. Это существенно уменьшает влияние человеческой ошибки.
		благодаря тому, что все части колодца: дно, патрубки и пр., - сварены экструзионной сваркой, достигается высокий уровень герметичности. Значительно растет сохранность оборудования и самого колодца.
		100% готовность к установке и легкий вес позволяют быстро устанавливать колодцы не только в сухих грунтах, но и при высоком уровне грунтовых вод.
		колодцы из полиэтилена, изготовленные на профессиональном экструзионном оборудовании, не требуют ежегодного обслуживания по аналогии с колодцами из ЖБИ - что значительно снижает эксплуатационные затраты.

Колодцы из бетонных колец (ж/б) и в том числе с так называемым соединением "паз-гребень" и даже с футеровкой имеют высокую вероятность смещения из-за движения грунтовых вод, из-за разницы в промерзании почвы. При смещении колец внутрь колодца попадает влага и грунт через образовавшиеся щели, что вызывает повышенный износ оборудования и часто приводит к невозможности эффективно им пользоваться. А постоянный текущий ремонт по итогу приводит к значительному итоговому увеличению себестоимости колодца.

Изготовление дождеприемных колодцев из полимеров в несколько раз упрощает и ускоряет монтаж колодца, существенно облегчает эксплуатацию колодца. Так же пластиковые колодцы позволяют создавать достаточно сложные конструкции с двумя, тремя перепадами, с установкой гасителей потока и гидрозатворов и т.д.

Дождеприемные колодцы - это специальные колодцы, предназначенные для сбора потоков дождевой и талой воды как с поверхности дорог, так и с поверхности почвы. На рисунке слева изображено схематичное использование колодцев Вавин для ливнеотвода с обычной городской улицы.

Колодцы изготавливаются из двустенных гофрированных или профилированных труб PEHD. Данные трубы имеют большую линейку диаметров от 630 до 2500 мм. и позволяют отойти от применения только классических диаметром ЖБИ: 700, 1000, 1500 и 2000 мм.

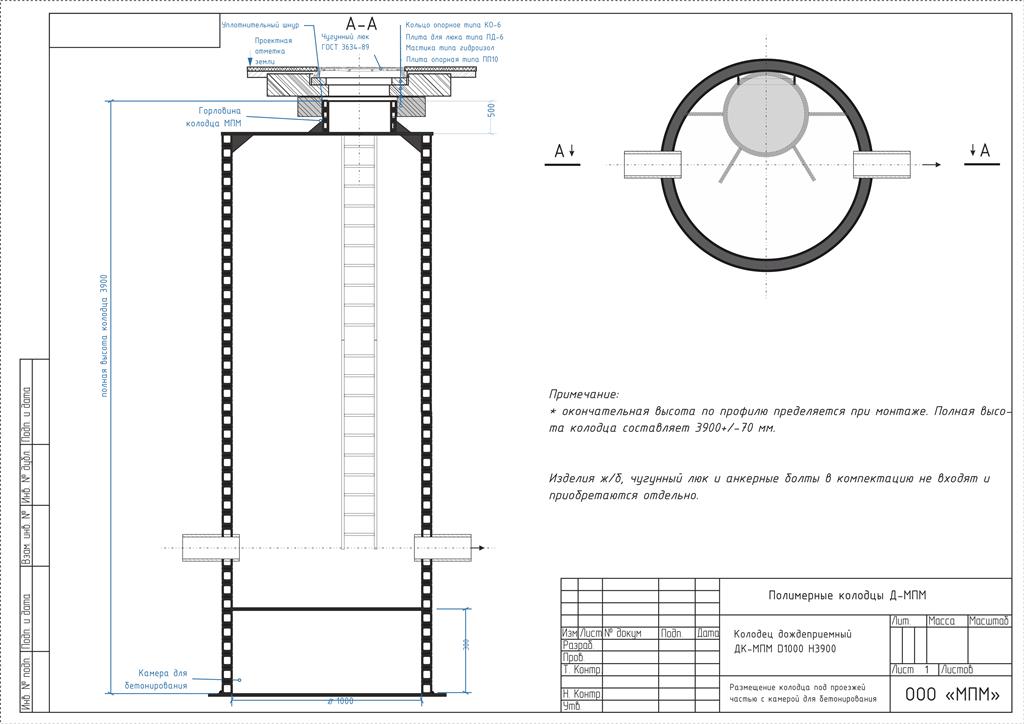

Дождеприемный колодец, в зависимости от места установки и глубины, уровня грунтовых вод и характеристик грунта, изготавливается с различными конструктивными решениями: камера для бетонирования, усиленное дно, расширение по низу колодца для крепления к бетонной плите.

Дождеприемные колодцы полиэтиленовые производятся из двустенных труб, что позволяет им выдерживать высокие нагрузки, связанные с промерзанием почвы, движением грунтовых вод, смещением пластов грунта. Колодцы могут быть как полностью готовыми с патрубками, так и с приваренными гильзами ПНД для монтажа стального или чугунного трубопровода для монтажа по месту.

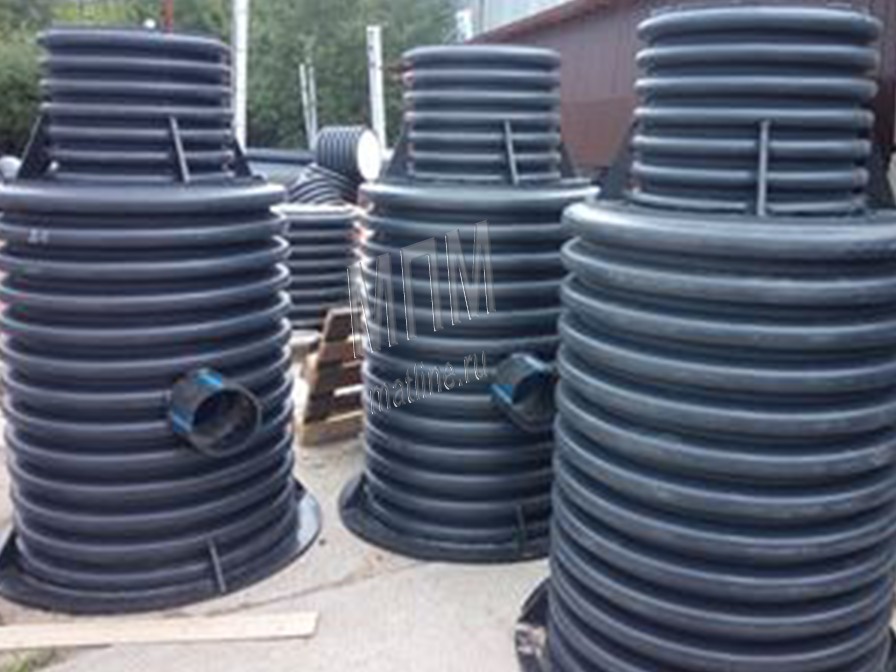

Примеры колодцев

Дождепри-емные колодцы

Дождепри-емные колодцы

Колодец d1400 с перепадами

Колодец с перепадом

Двойная горловина

Дождепри-емные колодцы

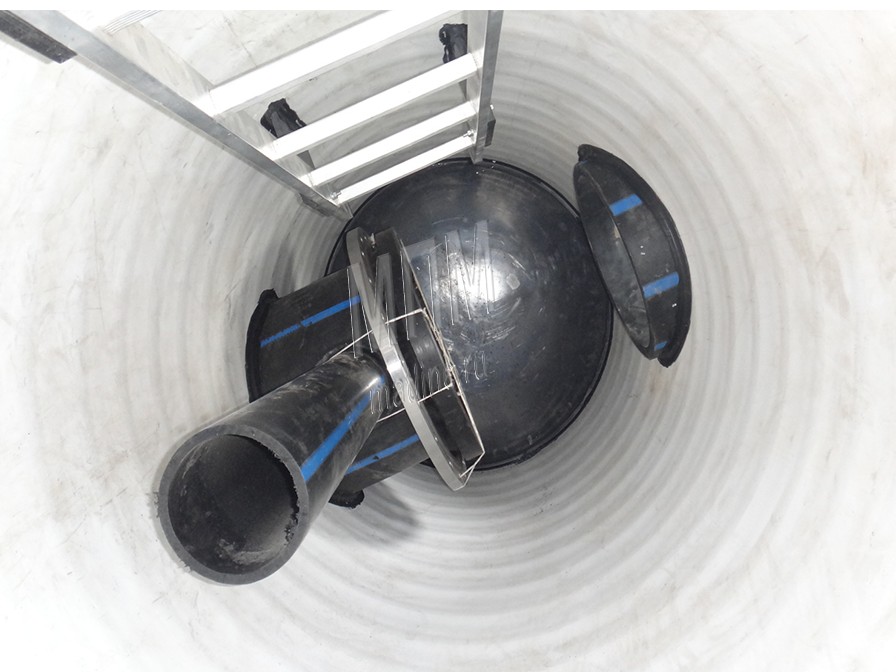

С гидрозат-вором

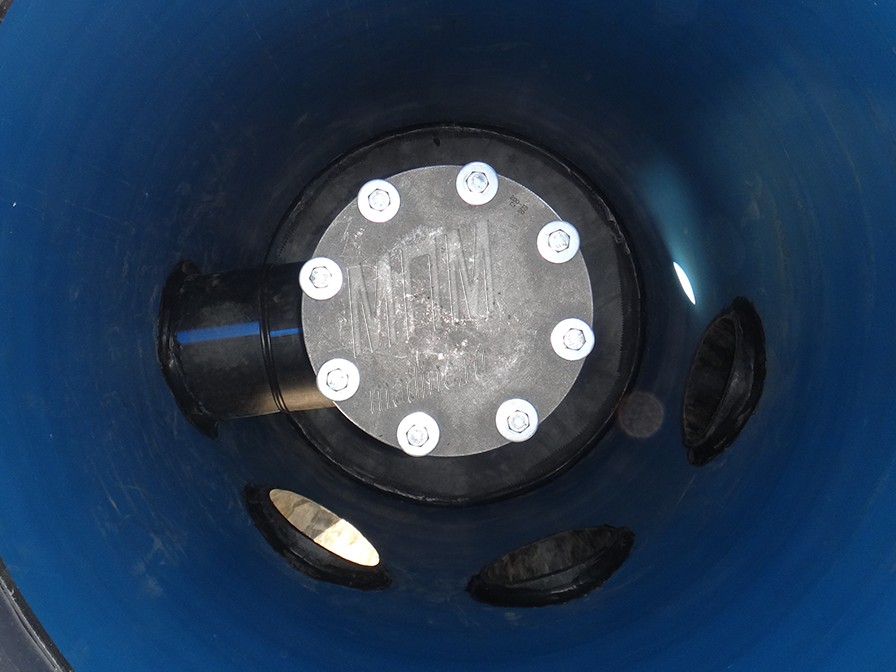

Отстойная часть

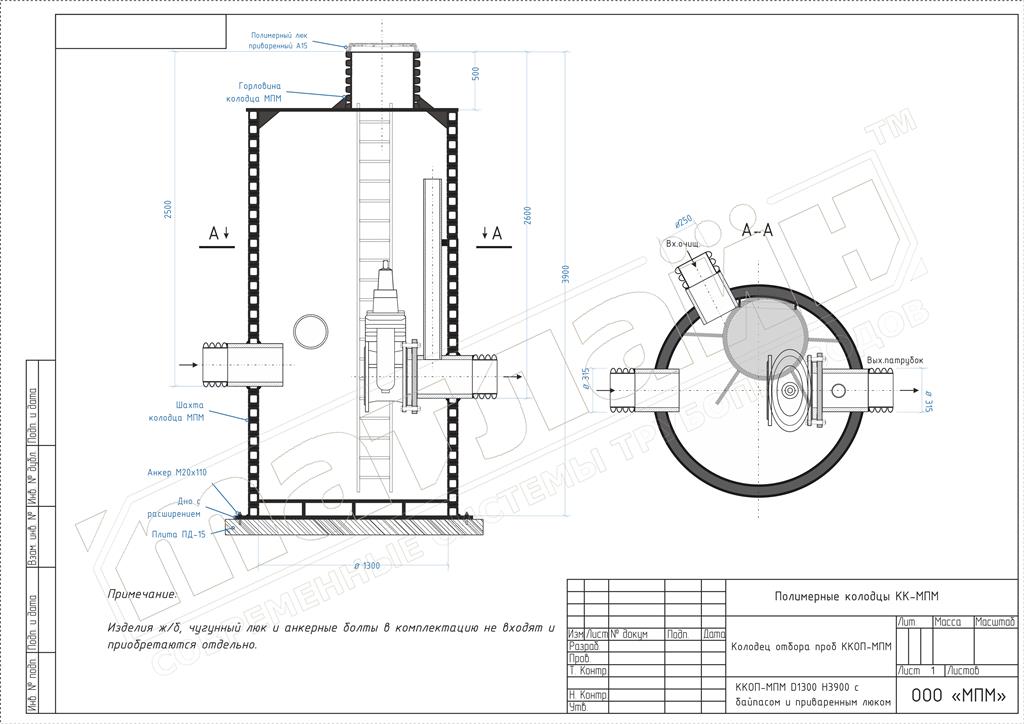

Колодец отбора проб

Дождепри-емные колодцы

Идеально гладкая поверхность внутри корпуса колодца позволяет противодействовать зарастанию колодца продуктами стоков. Полиэтилен является нейтральным материалом и не вступает в реакции со всеми веществами, содержащимися в дождевых стоках включая автомагистрали и АЗС.

Производятся в соответствии с ГОСТ 16971-71, 16310-80 и по ТУ 4859-001-67426748-2010 и имеет сертификат соответствия. Срок эксплуатации сварного колодца МПМ не менее 50 лет при правильной эксплуатации и установке.

Система ливневой (дождеприемной) канализации может быть спроектирована как с использованием колодцев с лотками, так и без них. Лоток колодца - это специально изготовленные на дне канавки-направляющие, которые позволяют менять направления движения стоков. При отсутствии лотка дно колодца изготавливается гладким. Решение о наличие или отсутствии лотка определяется при проектировании и техническим заданием заказчика проекта. Рекомендуем при наличии в стоках большого количества различного мусора особенно веток и палок использовать лотковые варианты колодцев. При относительно чистых стоках лоток можно исключить.

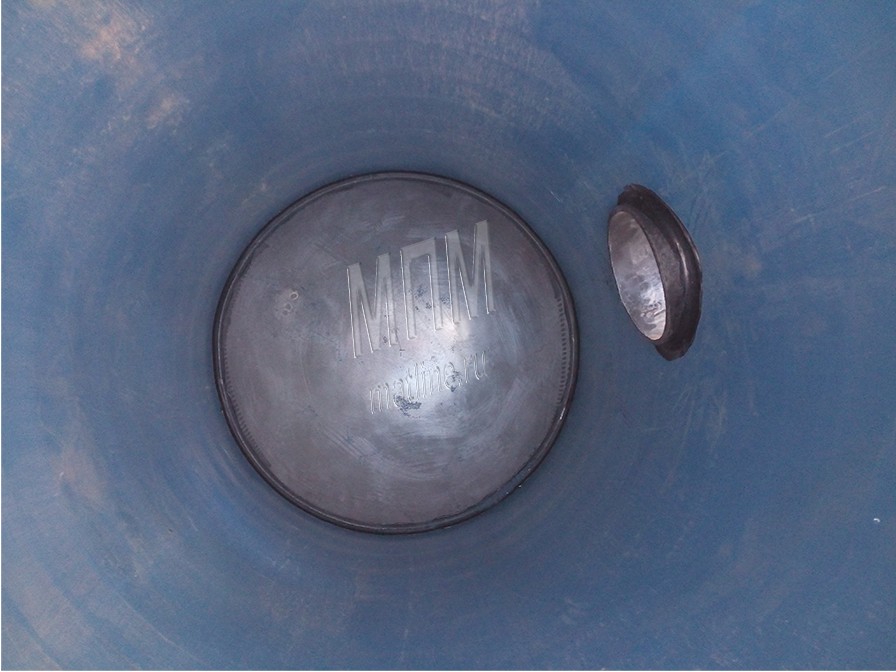

При изготовлении дождеприемного колодца с пескоотстойником дно колодца изготавливается гладким, а патрубок отводящей трубы монтируется на необходимой ото дна высоте. Оставшееся пространство служит для предварительного сбора песка. Пескоотстойник в колодце не отменяет использование специальных песколовок, а только позволяют снизить с них нагрузку.

Колодцы для сбора дождевой воды в зависимости от диаметра могут быть как обслуживаемые, так и смотровыми. Для обслуживаемых колодцев изготавливаются горловины и поставляются люки. Горловина выполняется диаметром 630 или 800 мм.

При проектировании и монтаже колодцев на трубопроводы большого диаметра (свыше 1600мм) рекомендуем заказывать не отдельный колодец, с которым соединяются трубы, а тангенциальный колодец, который устанавливают на трубопровод.

Трубы используемые для изготовления колодцев прошли испытания и разрешены для применения в сейсмоопасных районах.

Дождеприемные колодцы обозначаются обычно как ДК или ЛК, в проектах с использованием европейский норм - SK. Колодцы производства МПМ для проектов маркируются ДК-МПМ.

Дождеприемный колодец с дождеприемной решеткой и с отстойной частью проектируется с учетом расчета объема ливневых стоков ровно так же как и из ЖБИ. При необходимости в эти колодцы могут быть предустановлены фильтр-патроны или подготовлено посадочное место для их установки. Необходимо предусмотреть размер горловины колодца для последующей их замены, если фильтр-патрон меняется целиком.

Проектирование инспекционных колодцев для ливневой канализации или колодцев с гидрозатворами, перепадами, гасителями потока и пр. одинаково как и для хозяйственно-бытовой и промышленной канализации. Для каждой конструктивной особенности разработаны собственные рекомендации для проектирования.

Выбор размеров горловины

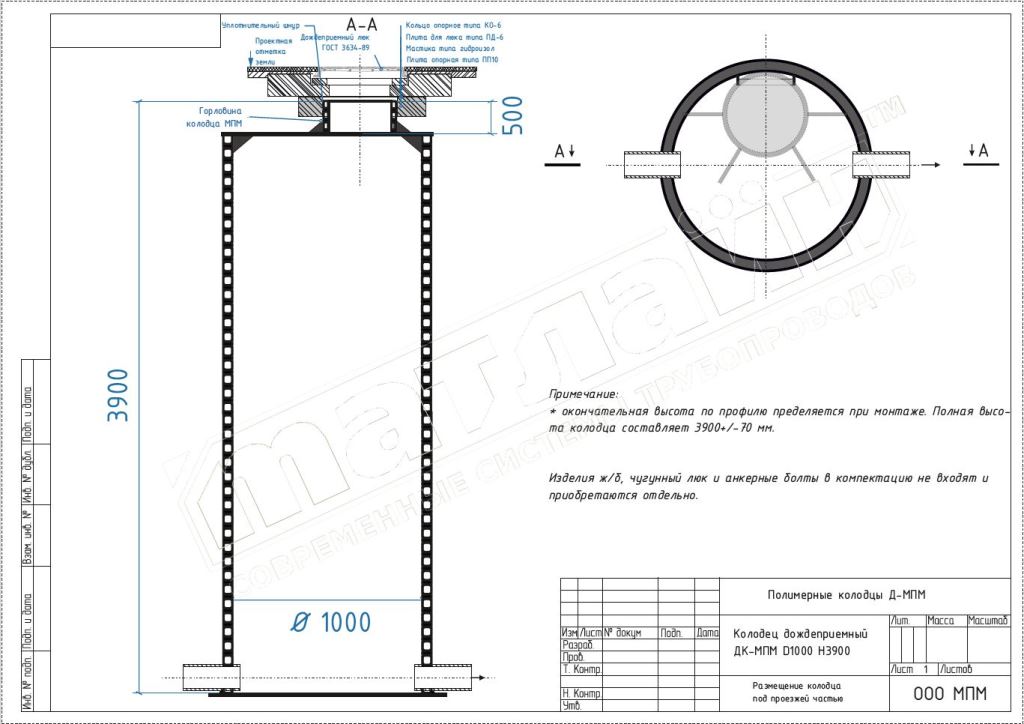

В зависимости от назначения и расположения колодцы могут иметь горловину диаметром (OD) 630, 700, 800 или 1000 мм. Для колодцев с дождеприемной решеткой или расположенных под проезжей частью с установкой чугунного люка рекомендуем горловины диаметром 630, 700 или 800. Причем высота горловины в данном случае не более 500мм. Для колодцев, размещенных в зеленой зоне, возможно предустановка приваренного полимерного люка типа А15 или полимерной крышки. Для колодцев большой высоты и большого диаметра рекомендуем двойную горловину, основная часть которой изготовлена из трубы OD1000, а верхняя часть - OD800 (630). При проектировании лестницы в том числе и съемной рекомендуем эксцентрическую горловину.

Выбор диаметра дождеприемного колодца

Расчеты диаметра колодца основывается на размерах оборудования, диаметре трубопровода и сложности конструкции внутри, а так же иных факторов учитываемых при проектировании. Более широкая и гибкая линейка: 630, 800, 1000, 1200, 1300, 1400, 1500, 1600, 1800, 2000, 2200 и 2400 мм. - позволяет подбирать размер более точно, чем три стандартных размера по номенклатуре ЖБИ в 1000, 1500 и 2000 мм. При этом можно закладывать различную кольцевую жесткость колодца в зависимости от нагрузки на грунты. Кольцевая жесткость колодца не равна кольцевой жесткости, используемой трубы.

Усиление дна колодца и расчет на всплытие

Усиление дна колодца рекомендуется делать при диаметре колодцы свыше 1200 мм, либо когда уровень грунтовых вод (УГВ) выше уровня дна, либо высокий колодец.

Расчеты на всплытие колодца с формулами размещены в разделе "Для проектировщиков". Для противодействия всплытию колодца при высоком УГВ необходимо предусмотреть или камеру для бетонирования, или расширение понизу для соединения с помощью анкеров к бетонной плите.

Присоединение к трубопроводу и установка оборудования

В зависимости от типа используемой трубы возможны различные варианты:

*** приваренные патрубки аналогичного основному трубопроводу диаметра;

*** приваренные короткие гильзы - для колодцев на трубопроводы из иных материалов.

При запросе для проектов предоставляем рекомендации по размерам, конструктивным решениям, предварительному ценообразованию и пр.

На каждое изделие выдается паспорт качества, сертификаты, инструкцию по монтажу.

Мы производим колодцы и другие сварные изделия с 2008 года. Опыт сварщиков не менее 5 лет. Тщательно следим за качеством изделия на всех этапах его изготовления, начиная от выбора сырья, заканчивая технической приемкой на предприятии. Наши специалисты обладают большим опытом работ. Инженерно-конструкторский отдел постоянно совершенствует производимое нами оборудование с целью увеличения срока безаварийной эксплуатации при снижении стоимости продукции.

В производстве используется только профессиональные экструдеры фирмы Leister - залог надежности и долговечности.

Все колодцы по индивидуальным эскизам изготавливаются в четком соответствии с чертежами заказчика.  Стоимость колодцев зависит от габаритов и сложности конструкции и рассчитывается по каждому заказу.
