МПМ-КТС D1000–1200
локальные теплотрассы
- Диаметр шахты: 1000–1200 мм
- Высота: от 1500 мм
- Горловина: ID 600–1000 мм
- Назначение: арматура, КИП
от 55 000 ₽
Рассчитать
Матлайн Северо-Запад (ООО «МПМ»)
Санкт-Петербург, ул. Автогенная, д. 6, офис 307, 3-й этаж
пн–пт 9:00–18:00
Оплата: наличные, карта, безнал; частным покупателям — Яндекс Сплит
Цельносварные колодцы из PEHD для теплотрасс из труб в ППУ-изоляции | производство в Санкт-Петербурге, поставка по России

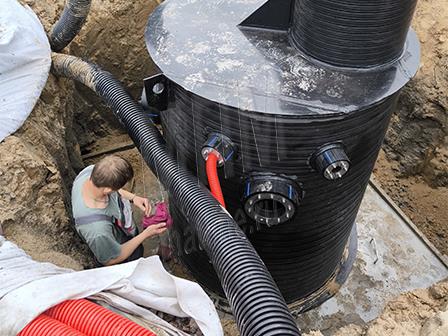

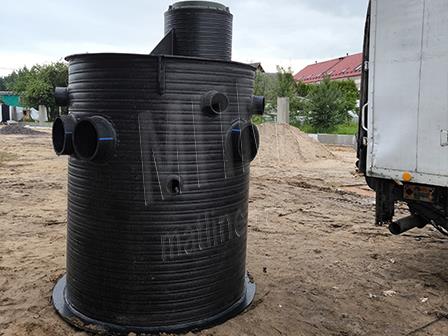

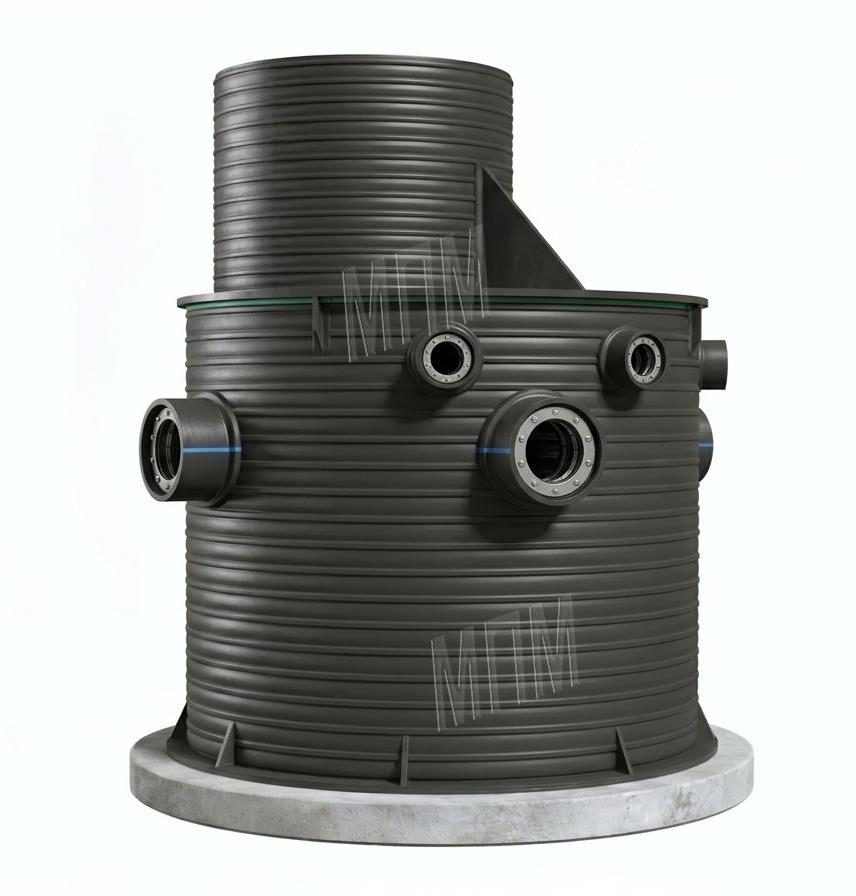

МПМ-КТС — цельносварной колодец из полиэтилена PEHD диаметром 1000–2200 мм и высотой от 1500 мм для подземных тепловых сетей из предизолированных труб в ППУ-изоляции и защитной оболочке: в нём размещают запорную арматуру, ответвления, компенсаторные узлы и КИП. Трубы проходят через стенку в гильзах с уплотнителями кольцевого пространства. Производство МПМ (Матлайн) — Санкт-Петербург, ул. Автогенная, 6.
Железобетонные камеры на теплотрассах текут через швы, арматура в них ржавеет. Цельносварной корпус МПМ-КТС без швов остаётся сухим, гильзы приварены на заводе, с горловиной МПМ-ГЦТ колодец герметичен до IP68.
Колодец рассчитан на сети из предизолированных труб: трубы в ППУ-изоляции и оболочке проходят сквозь колодец, не касаясь стенок горячей трубой, а стенки отдают тепло в грунт.
Делаем по ТЗ — диаметр, высота, гильзы под диаметр оболочки, площадки и консоли под арматуру.
Четыре типоразмера — от локальных теплотрасс до распределительных узлов. Все параметры — по ТЗ.
Указана стоимость базовой комплектации. Итог зависит от диаметра, высоты, гильз и состава арматуры.
| Параметр | МПМ-КТС (цельносварной PEHD) | Литые полимерные | Железобетонные |
|---|---|---|---|
| Масса | около 300 кг — без крана | лёгкие | кольцо около 1,5 т — нужен кран |
| Герметичность | до IP68, сварной корпус | резиновые манжеты | швы требуют гидроизоляции |
| Нагрузки | гибкий корпус, не трескается | нужна рама или бетонирование | жёсткие, возможны трещины |
| Размеры | любые по ТЗ, 1000–2200 мм | типовые | типовые кольца |
Пример обозначения в проекте: «МПМ-КТС D2000 H3000, 110/2, ГЦТ, ОЛ №12, ТУ 4859-001-67426748-2010».
Подробно — в инструкции по монтажу колодцев МПМ (PDF).
| Зона установки | Класс нагрузки | Как устанавливается |
|---|---|---|
| Газон, зелёная зона | A15 | Полимерно-песчаный люк или крышка ПНД прямо на горловину; герметичная горловина МПМ-ГЦТ — без люка |
| Тротуар, парковка легковых | B125 | Разгрузочная ж/б плита 100–150 мм (ПП10, 1ПП15, ПК-10), на неё — полимерно-песчаный или чугунный люк |
| Проезжая часть | C250, D400 | Разгрузочная и дорожная плита, выступающая за шахту не менее чем на 0,5 м с каждой стороны; сверху — чугунный люк |
Чугунные люки и дождеприёмные решётки (ГОСТ 3634-2019) ставятся только через бетонную плиту, не на полиэтиленовую горловину; полимерные люки выпускаются по своим ТУ. Подробнее — установка люков на полимерные колодцы.
| Диаметр шахты | 1000–2200 мм |
|---|---|
| Высота | от 1500 мм |
| Горловина | ID 600–1000 мм, высота по ТЗ |
| Вводы | гильзы ПНД по ТЗ + уплотнители |
| Трубы | предизолированные, в ППУ-изоляции |
| Кольцевая жёсткость | до SN8 |
| Защита от всплытия | юбка под анкеры или камера для бетонирования |
| Степень защиты | до IP68 — с горловиной МПМ-ГЦТ |
| Срок службы | не менее 50 лет |
| Документы | ТУ 4859-001-67426748-2010; сварные соединения — по ГОСТ 16310-80, контроль качества швов — по ГОСТ 16971-71; ISO 9001 |
Колодцы МПМ-КТС изготавливаются по ТУ 4859-001-67426748-2010; сварные соединения — по ГОСТ 16310-80, контроль качества швов — по ГОСТ 16971-71. Система менеджмента качества — ISO 9001.
Сертификат ISO 9001
Сертификат соответствия

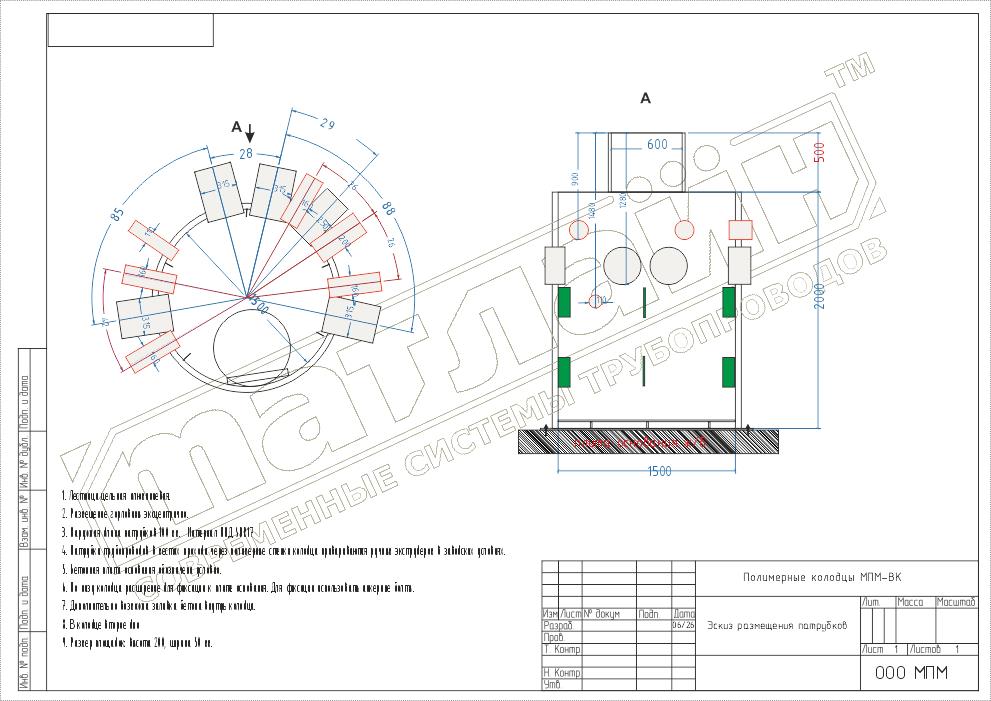

«Просмотр» открывает чертёж на странице, «↓ PDF» — скачивает.
Изготавливаем колодцы МПМ-КТС для юридических и физических лиц по всей России и ЕАЭС, с полным пакетом документов. Отправьте схему узла или ТЗ на sale@matline.ru — расчёт в течение рабочего дня.
Для расчёта укажите:
Срок изготовления 5–15 рабочих дней. Доставка по всей России и ЕАЭС или самовывоз со склада в Санкт-Петербурге. Цены с НДС 22%. +7 (812) 679-49-20 | 8 (800) 300-49-22 | project@matline.ru.
МПМ-КТС — цельносварной колодец из полиэтилена PEHD диаметром 1000–2200 мм и высотой от 1500 мм для подземных тепловых сетей из предизолированных труб в ППУ-изоляции и защитной оболочке: в нём размещают запорную арматуру, ответвления, компенсаторные узлы и КИП. Трубы проходят через стенку в гильзах с уплотнителями кольцевого пространства. Производство МПМ (Матлайн) — Санкт-Петербург, ул. Автогенная, 6. Герметичность до IP68, срок службы не менее 50 лет.
Да, если трубы предизолированные. Через колодец проходят трубы в оболочке с утеплителем (ППУ), горячая труба стенки не касается. Стенки колодца прижаты к грунту и отдают тепло в него, поэтому нагреться выше +60 °C не могут. Колодцы МПМ-КТС рассчитаны именно на сети в ППУ-изоляции; для неизолированных трубопроводов нужна другая камера.
В стенку колодца на заводе приваривают гильзы ПНД под наружный диаметр оболочки, на объекте кольцевой зазор между гильзой и трубой закрывают уплотнителем подходящего размера.
Запорную и регулирующую арматуру в ППУ-изоляции, ответвления, компенсаторные узлы, теплосчётчики, датчики температуры и давления. Для монтажа делаем площадки и консоли, по заказу — шину заземления с выводом на контур.
Да. Нагрузку от транспорта на корпус не передают: над горловиной укладывают разгрузочную ж/б плиту и дорожную плиту, выступающую за шахту не менее чем на 0,5 м с каждой стороны, сверху — чугунный люк класса C250 или D400. Колодец крепится анкерами к плите основания.
Анкерным креплением юбки колодца к ж/б плите основания или камерой в нижней части, которую заливают бетоном после установки. Для полимерных колодцев расчёт на всплытие обязателен (СП 32.13330.2018, п. 6.3.9), массу пригруза считают по уровню грунтовых вод и диаметру колодца.
Шахта 1000–2200 мм, высота от 1500 мм, горловина 600–1000 мм. Все размеры — по ТЗ под конкретную арматуру и трассу.
D1000–1200 — от 55 000 руб., D1400–1500 — от 86 000 руб., D1800 — от 178 000 руб., D2000–2200 — от 235 000 руб. за базовую комплектацию. Итог зависит от гильз, высоты и арматуры. Цены с НДС 22%.
