Малые полимерные кабельные колодцы МПМ производятся по технологии цельносварных колодцев и являются аналогами по применению ж/б или литых колодцев типа КОД (колодец оперативного доступа, КОТ (камера оптическая трубопроводная), КС1-1 (или ККТМ-1), КС-2.2 (или ККТМ-2), КС-3 и других.
► для волоконно-оптических линий связи (ВОЛС);
► для слаботочных систем пожарной и охранной сигнализации;
► для линий телефонной связи;
► систем управления дорожным движением, светофорами, видеонаблюдения;
► электрических сетей до 0,4 кВ с возможностью быстрого обслуживания (освещения).
► герметичная конструкция корпуса (при использовании горловины МПМ-ГЦТ и уплотнителей кабельных вводов степень защиты от пыли и влаги IP68);

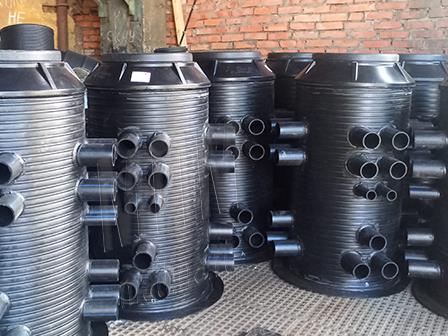

► патрубки (вводы) приварены экструзионной сваркой;
► обладают диэлектрическими свойствами;
► колодец готов к установке на 100% и не требует тяжелой техники;
► кольцевая жёсткость позволяет размещать под дорогами.
► кабельные колодцы МПМ не требуют никакого дальнейшего обслуживания!
► материал колодца: полиэтилен высокой плотности, двойная стенка;
► шахта колодца диаметром: ID 600 ... 1200 мм.;
► горловина колодца (для колодцев с шахтой больше 800): ID 600 ... 700 мм.;
► гладкие патрубки ПНД (вводы): в соответствии с техническим заданием;
► полноразмерная алюминиевая лестница;
► специальное расширение по низу колодца для крепления к плите с помощью анкеров.
► монтажные системы: металлические или полимерные кабельные полки и стойки;
► полиэтиленовые крышки, полимер-песчаные или чугунные люки, герметичные горловины МПМ-ГЦТ (для IP68);
► уплотнители кабельных вводов (гермовводы) (для IP68);
► удлинение гладких патрубков гофротрубой.
 |
При подборе конструкций кабельных колодцев рекомендуем ознакомиться: ► Показатели безопасности материалов для кабельных колодцев; ► Рекомендации по проектированию конструкций кабельных колодцев; |
Необходима помощь в подборе колодцев? |

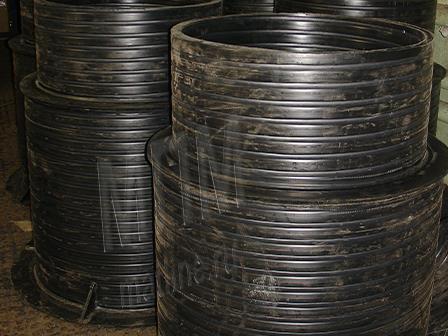

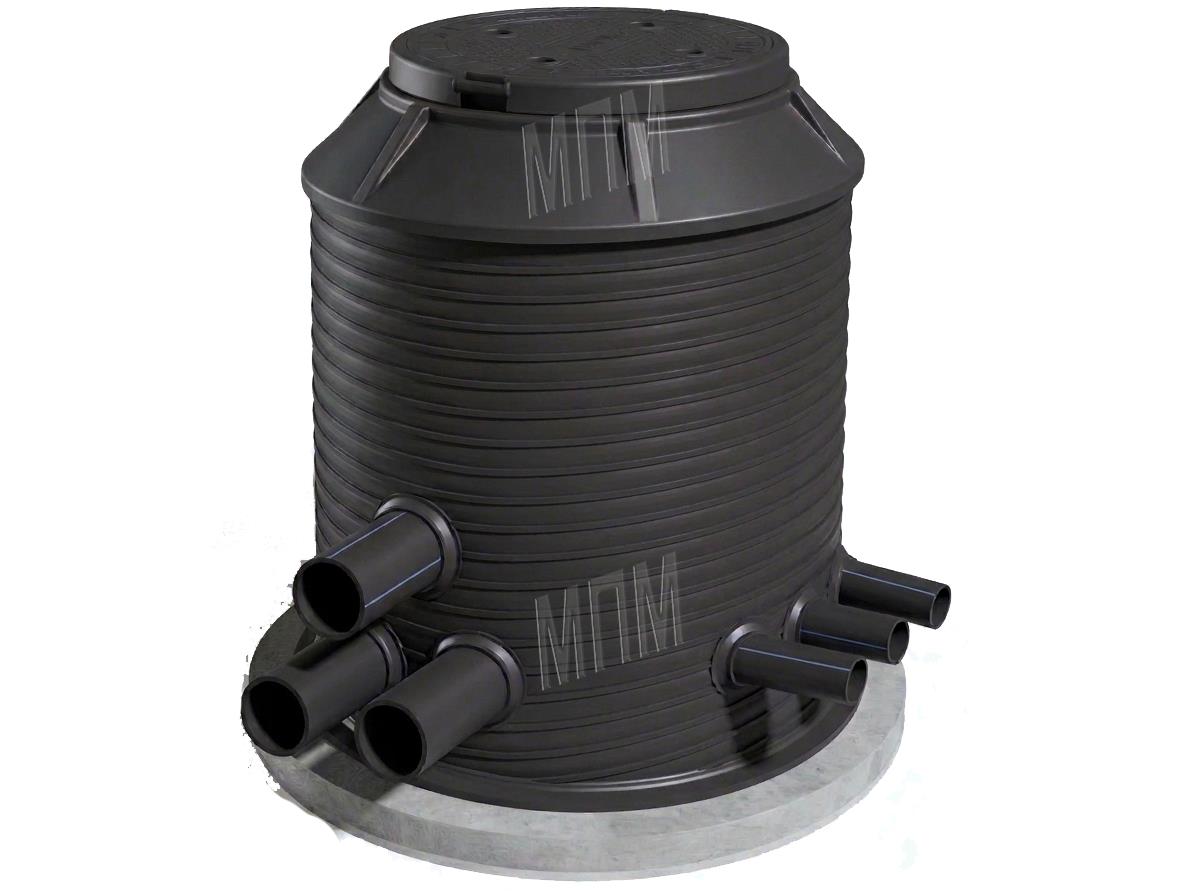

Малые кабельные колодцы МПМ-КС - это цельносварные конструкции, изготовленные из специальных двустенных профилированных труб PEHD (полиэтилен высокой плотности) со специальными светостабилизирующими добавками. Данный материал устойчив к коррозии (расчетный срок разрушения структуры материала свыше 100 лет). Экструзионная сварка на европейскмм оборудовании частей колодца гарантирует герметичность изделия и точное соответствие его размеров проекту. Производство пластиковых колодцев осуществляется в соответствии с ГОСТ 16971-71, 16310-80, ГОСТ 32972-2014 и ТУ 4859-001-67426748-2010. Все колодцы проходят контроль качества и имеют сертификат соответствия. Компания прошла сертифицирование по менеджменту качества ISO9001. Срок эксплуатации колодца составляет не менее 50 лет.
В отличии от типовых колодцев из ж/б или литых колодцев пластиковые колодцы МПМ могут быть изготовлены диаметрами (ID) 600, 700, 800, 900, 1000 и 1200 мм и любой высотой шахты от 500 мм и выше. Колодцы МПМ обладают за счет специальной конструкции высокими прочностными характеристиками и выдерживают значительные нагрузки. В отличии от колодцев, собираемых на объекте при монтаже, в колодцах МПМ нет частей, смещение которых может быть вызвано грунтовыми водами.
| Диаметр колодца | от 600 до 1200 | Устойчивость к нагрузкам | от 2 кН/м2 |
|---|---|---|---|
| Высота колодца | от 500 и более | Диаметр патрубков | от 32 мм |
| Защита от всплытия | 1. камера для бетонирования, 2. расширение по низу для анкеровки к бетонной плите |
Расположение патрубков | Любое технически возможное |
| Возможность врезки по месту | через муфты типа In-Situ | Требование к дренированию места установки | Не требуется |
| Обслуживание | минимальное | Ремонтопригодность | Да |
| Срок эксплуатации | не менее 50-и лет | Степень защиты* | до IP68 |
| Лестница | по проекту при условии технической возможности исполнения | Люк, крышка | По проекту |
* - степень защиты колодца указывается для кабельных колодцев и колодцев для установки КИПиА (научных приборов и аналогичного оборудования) и зависит от наличия/ отсутствия люка/ крышки. Колодец может быть изготовлен как с быстросъемной крышкой, так и под чугунные или полимерпесчанные люки типа ГТС (ГОСТ). Для колодцев с требованиями до IP68 используются специальная горловина с люком МПМ-ГЦТ и специальные гермовводы для патрубков.
|

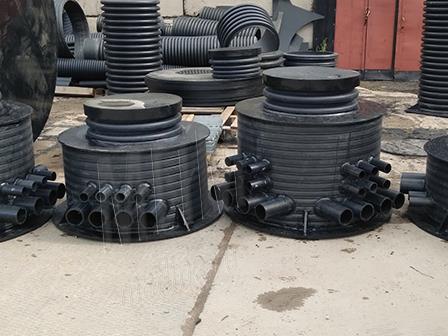

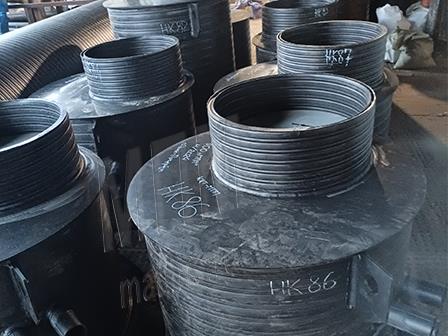

Горловина (конус) для колодца с Ду шахты более 800 мм может быть изготовлена диаметром от 600 мм и высотой от 200 мм. с размещением как по центру, так и со смещением. Колодцы изготавливаются как с горловиной для установки чугунных люков с использованием разгрузочных колец ж/б, так и с полимер-песчаными люками типа А15 для установки в газон.
Запорные устройства служат для защиты от вандализма, кражи оборудования и кабеля и устанавливаются в люки типа ГТС ГОСТ: УЗНК (устройство запорное нижней крышки) различных модификаций, запорное устройство "Краб", нижняя крышка люка типа ГК и т.д.
Внутренние крышки служат для защиты от попадания мусора в колодец и устанавливаются в горловину колодца. Изготавливаются из полиэтилена высокой плотности. В случае необходимости высокой герметичности используется специальная завинчивающаяся крышка МПМ-ГЦТ.
Шахта (камера) колодца выбирается по диаметру и высоте в зависимости от объема размещаемого кабеля и оборудования и т.д. |
|
В случае необходимости в колодце большего диаметр - среднеразмерные колодцы МПМ-ККС.

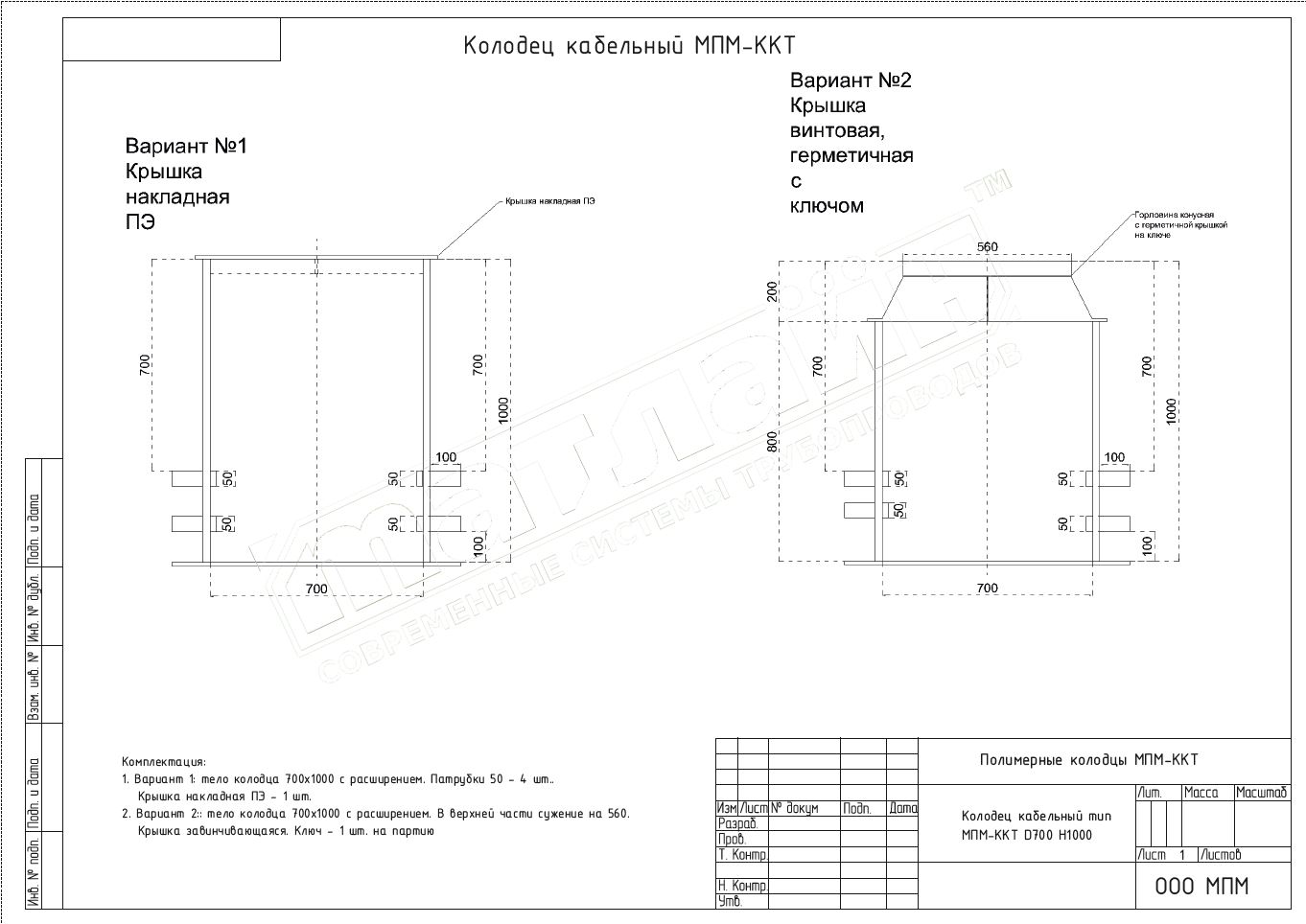

 Малые кабельные колодцы МПМ маркируются в спецификации проектов в зависимости от назначения и технического задания: МПМ-КОД, МПМ-ПКОД, МПМ-КС, МПМ-КС-1, МПМ-КС-2, МПМ-КС-3 и т.д. Пример - "МПМ-КС DХХХ HХХХ ОЛ № ХХ ТУ4859-001-67426748-2010", где высота H указывается полная, D - диаметр внутренний, ОЛ - ссылка на опросный лист или чертеж при наличии. Если ОЛ (чертеж) отсутствует, то можно указать комплектацию, диаметр и количество кабельных вводов и пр.
Пример маркировки: "Колодец кабельный МПМ-КС D1000 H1150, 110/16, ГЦТ, ТУ4859-001-67426748-2010".
При использовании колодцев в зоне с высокими грунтовыми водами (УГВ) необходимо учитывать возможность всплытия. Для противодействия этому используются: камера для бетонирования или расширение для фиксации к бетонной плите основания. Варианты расчетов на всплытие колодцев для определения массы пригруза как и другая информация для проектирования размещены в разделе "Для проектов". |
Колодцы производятся и поставляются по заказам как физических, так и юридических лиц. Расчет стоимости производится по предоставленным опросным листам (чертежам) или проектной документации с необходимой информацией о характеристиках колодцев.
Сроки производства изделий зависят от текущей загрузки производства, количества изделий в заказе, сложности конструкции, сроков поставки дополнительного оборудования, если его невозможно установить в дальнейшем.
Доставка по всей территории Российской Федерации осуществляется специализированными транспортными компаниями. Подробнее о способах получения. Стоимость доставки рассчитывается в зависимости от расстояния и объема, веса заказа.
При необходимости заключается договор на изготовление и поставку, где прописываются все необходимые параметры и сроки поставки и изготовления.
При отгрузке предоставляется пакет документов: бухгалтерские отгрузочные документы (УПД, ТТН, ТН), сертификаты, паспорта на колодцы, паспорта на установленное оборудование. Все цены на колодцы представлены с НДС (20%).
