Самые распространенные полимерные среднеразмерные кабельные колодцы МПМ-ККС (МПМ-ККТ) производятся по технологии цельносварных колодцев и являются аналогами по применению ж/б или литых колодцев типа ККС3, ККС4, ККСр и т.п. В отличии от малоразмерных колодцев типа МПМ-КС обладают большими размерами рабочей камеры, что позволяет размещать больше оборудования, запасов кабеля и муфт, использовать кабельную продукцию большего сечения.
Колодцы соответствуют требованиям Мосгорсвета и Ленсвета.
► для волоконно-оптических линий связи (ВОЛС) ЦОД;
► для магистральных линий телефонной связи;
► для систем управления дорожным движением, светофорами, видеонаблюдения;
► для силовых линий и др.
► герметичная конструкция корпуса (при использовании горловины МПМ-ГЦТ и уплотнителей кабельных вводов степень защиты от пыли и влаги IP68);
► патрубки (вводы) приварены экструзионной сваркой;
► обладают диэлектрическими свойствами;
► колодец готов к установке на 100% и не требует тяжелой техники;
► кольцевая жёсткость позволяет размещать под дорогами.
► кабельные колодцы МПМ не требуют никакого дальнейшего обслуживания!
► материал колодца: полиэтилен высокой плотности, двойная стенка;
► шахта колодца диаметром: 1000 ... 1600 мм.
► наличие горловины: диаметр 600 или 700, высота по ТЗ.
► высота колодца: от 1000 мм.
► гладкие патрубки ПНД (вводы, блоки): кол-во, углы и диаметры в соответствии с техническим заданием;
► алюминиевая лестница;
► расширение по низу колодца для крепления к плите.
► монтажные системы: металлические или полимерные кабельные полки и стойки;
► полиэтиленовые крышки, полимер-песчаные или чугунные люки, герметичные горловины МПМ-ГЦТ (для IP68);
► устройства запорные кабельных колодцев (УЗКК), устанавливаемые в горловину колодца;
► системы автоматического пожаротушения;
► шины заземление;
► уплотнители кабельных вводов (гермовводы) (для IP68);
► удлинение гладких патрубков гофротрубой;
► монтажные площадки под установку оборудования.
Дополнительно возможна установка шкафов управления, коробок транспозиции и другого оборудования в соответствии с техзаданием.
 |
При подборе конструкций кабельных колодцев рекомендуем ознакомиться: ► Показатели безопасности материалов для кабельных колодцев; ► Рекомендации по проектированию конструкций кабельных колодцев; |
Необходима помощь в подборе колодцев? |

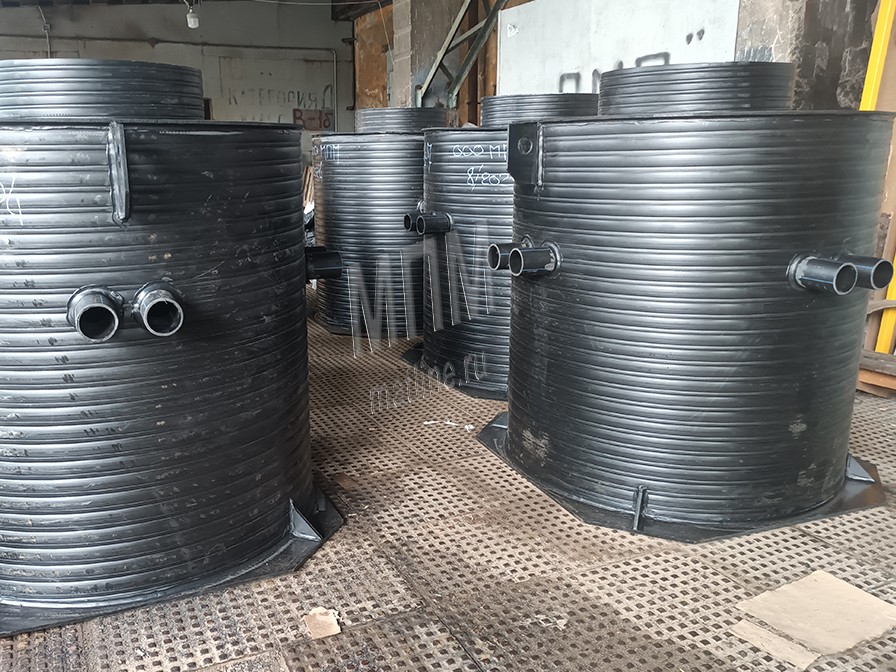

Кабельные колодцы МПМ-ККС (ККСП и др.) - это цельносварные конструкции, изготовленные из специальных двустенных профилированных труб PEHD (полиэтилен высокой плотности) со специальными светостабилизирующими добавками. Данный материал устойчив к коррозии (расчетный срок разрушения структуры материала свыше 100 лет). Экструзионная сварка на европейскмм оборудовании частей колодца гарантирует герметичность изделия и точное соответствие его размеров проекту. Производство пластиковых колодцев осуществляется в соответствии с ГОСТ 16971-71, 16310-80, ГОСТ 32972-2014 и ТУ 4859-001-67426748-2010. Все колодцы проходят контроль качества. Вся продукция сертифицирована и имеет сертификат соответствия. Компания имеет сертификат менеджмента качества ISO9001. Срок эксплуатации колодца составляет не менее 50 лет.
Колодцы производства МПМ обладают за счет специальной конструкции высокими прочностными характеристиками и выдерживают значительные нагрузки. Заводская сборка частей колодца осуществляется на оборудовании швейцарской фирмы Leiaster. В отличии от колодцев, собираемых на объекте при монтаже, в колодцах МПМ нет частей, смещение которых может быть вызвано грунтовыми водами.
| Диаметр колодца | от 1200 до 1600 | Устойчивость к нагрузкам | от 2 кН/м2 |
|---|---|---|---|
| Высота колодца | от 1000 | Диаметр патрубков | от 32 мм |
| Защита от всплытия | 1. камера для бетонирования, 2. расширение по низу для анкеровки к бетонной плите |
Расположение патрубков | Любое технически возможное |
| Возможность врезки по месту | через муфты типа In-Situ | Требование к дренированию места установки | Не требуется |
| Обслуживание | минимальное | Ремонтопригодность | Да |
| Срок эксплуатации | не менее 50-и лет | Степень защиты* | до IP68 |
| Лестница | в соответствии с ТЗ | Люк, крышка | в соответствии с ТЗ |
* - степень защиты колодца указывается для кабельных колодцев и колодцев для установки КИПиА (научных приборов и аналогичного оборудования) и зависит от наличия/ отсутствия люка/ крышки. Колодец может быть изготовлен как с быстросъемной крышкой, так и под чугунные или полимерпесчанные люки типа ГТС (ГОСТ). Для колодцев с требованиями до IP68 используются специальная горловина с люком МПМ-ГЦТ и специальные гермовводы для патрубков.

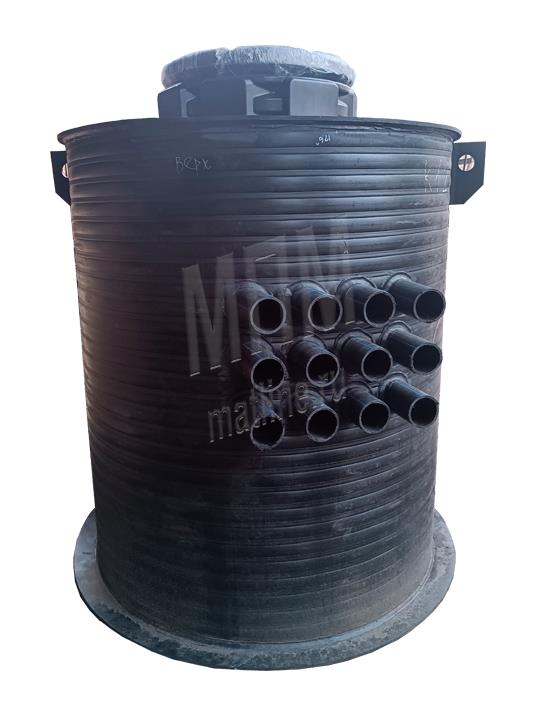

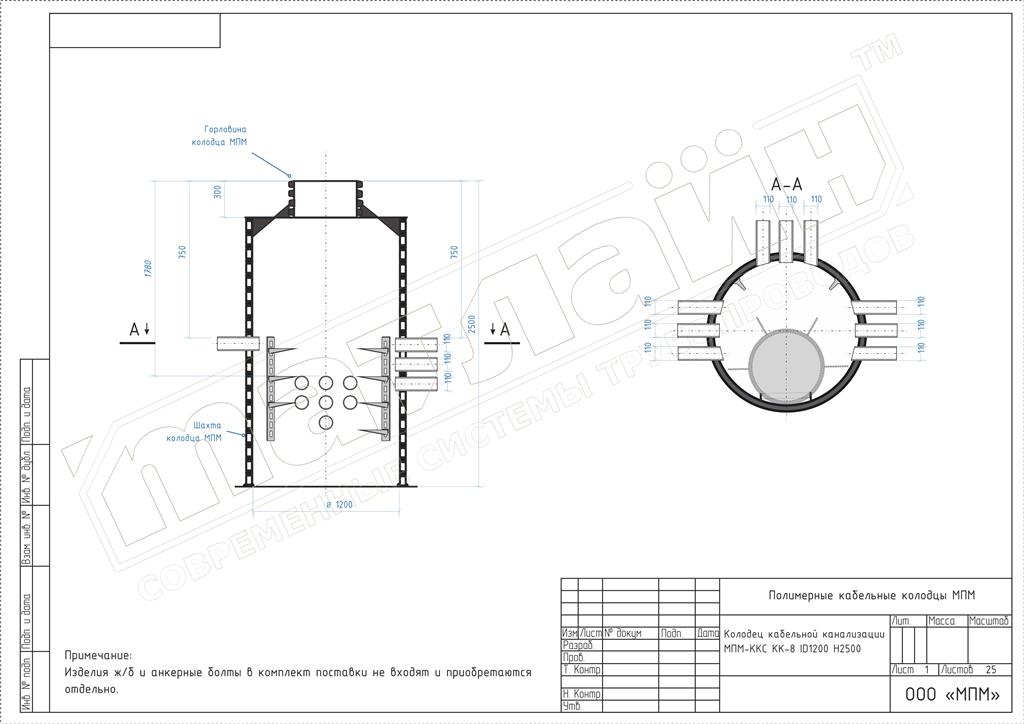

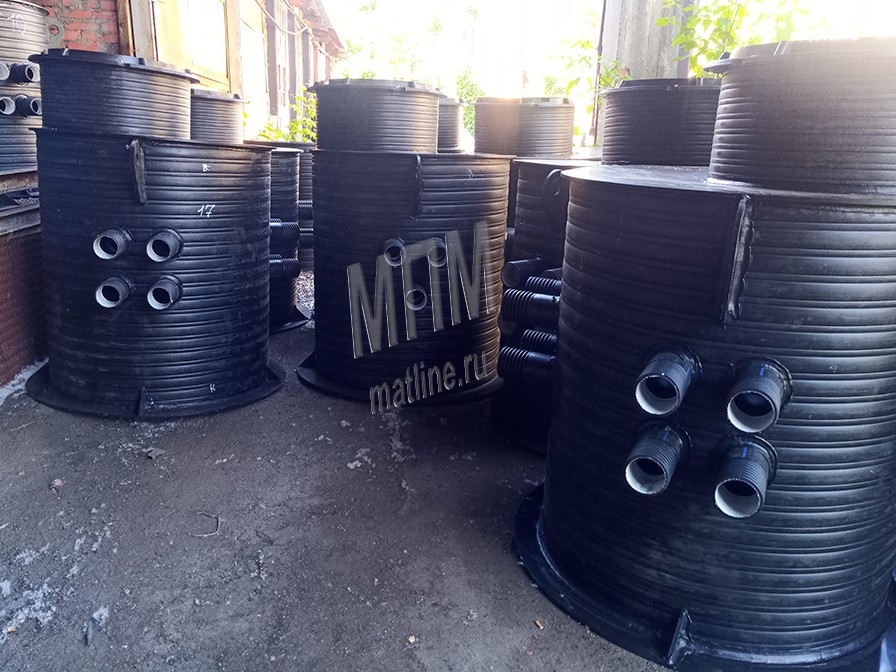

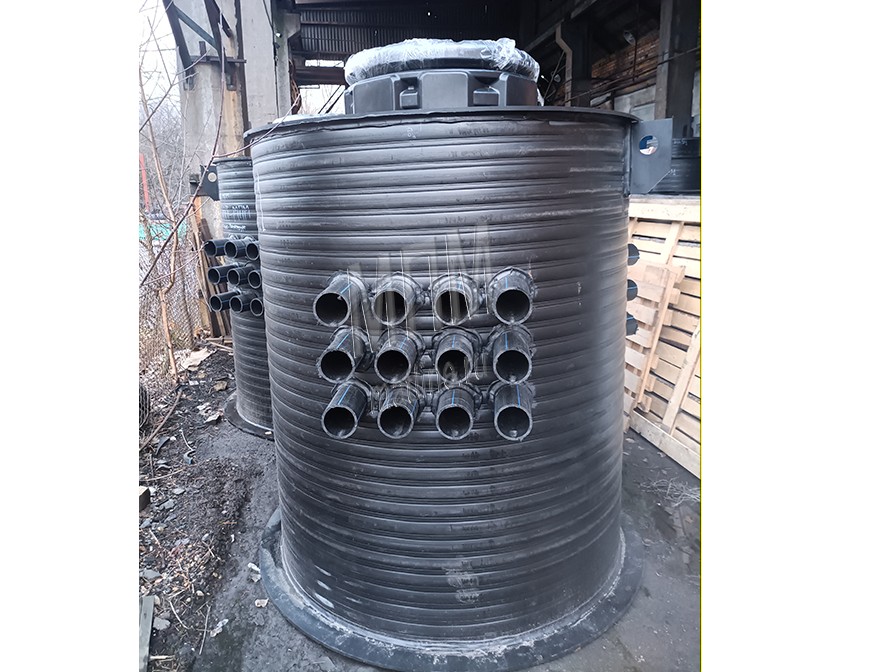

МПМ-ККС D1200 H2500Горловина (конус) изготавливается в соответствии с техническим заданием диаметром (ID) 600 или 700 мм. (возможно изготовление горловины и большим диаметром) и высотой от 200 мм. с размещением как по центру, так и со смещением. Горловина рассчитана для установки чугунного (полимер-песчаного) люка с использованием опорной плиты ж/б, но так же может быть оборудована полимерно-песчаным люком типа А15 при установке в газоне. Для герметичности используется установка специальной завинчивающейся горловины с крышкой МПМ-ГЦТ (до IP68). В комплектацию колодца чугунные люки и изделия ж/б не входят.
Запорные устройства служат для защиты от вандализма, кражи оборудования и кабеля и устанавливаются в люки ГТС ГОСТ: например, УЗНК (устройство запорное нижней крышки) различных модификаций, запорное устройство "Краб", нижняя крышка люка типа ГК и пр.
Внутренние крышки служат для защиты от попадания мусора в колодец и устанавливаются в горловину колодца. Изготавливаются из полиэтилена высокой плотности. В случае необходимости высокой герметичности используется специальная завинчивающаяся крышка МПМ-ГЦТ (до IP68).
Подробная информация по характеристикам дополнительного оборудования и в том числе люков и крышек в разделе "Оборудование для кабельных колодцев"

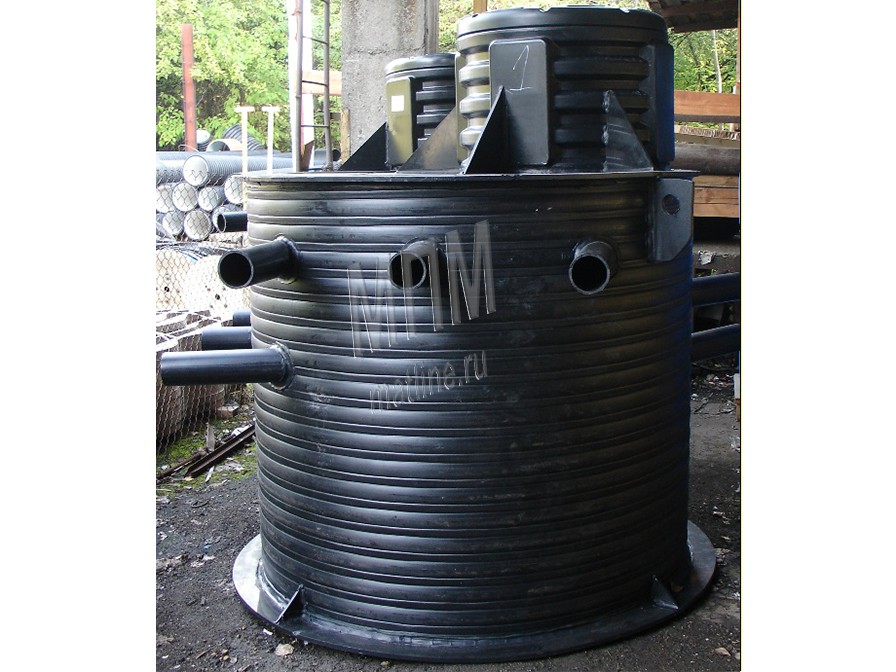

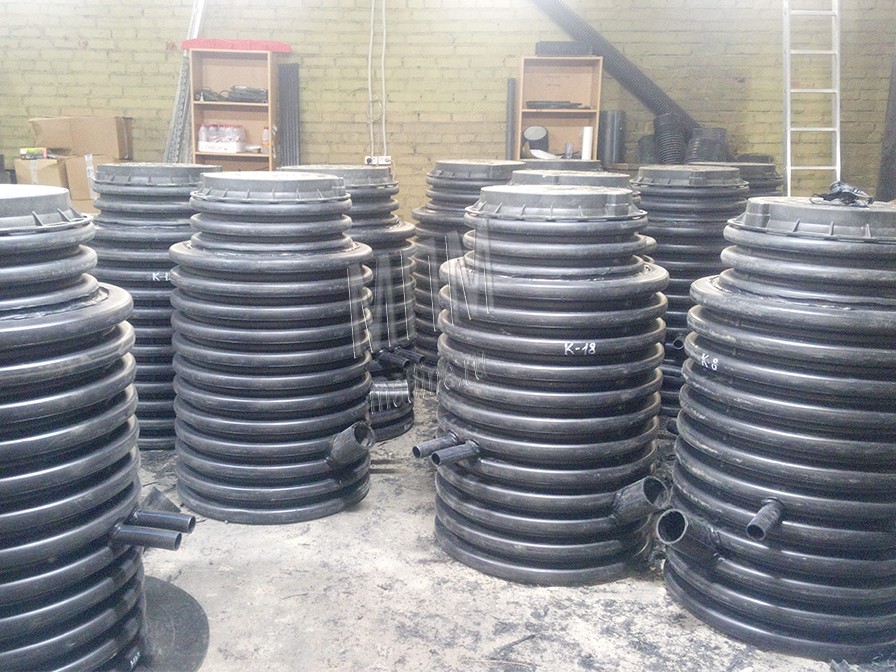

МПМ-ККС D1800 H2300Шахта (камера) колодца выбирается по диаметру (1200, 1300, 1400, 1500 или 1600) и любой высоте от 1000 мм. в зависимости от объема размещаемого кабеля и оборудования и т.д.
Кабельные колодцы МПМ маркируются в спецификации проектов в зависимости от назначения и технического задания: МПМ-ККС, МПМ-ККСП и т.д. Пример - "МПМ-ККС DХХХ HХХХ ОЛ № ХХ ТУ4859-001-67426748-2010", где высота H указывается полная, D - диаметр внутренний, ОЛ - ссылка на опросный лист или чертеж при наличии. Если ОЛ (чертеж) отсутствует, то можно указать комплектацию, диаметр и количество кабельных вводов и пр.
Пример маркировки: "Колодец кабельный МПМ-ККС D1600 H3350, 110/85, ГЦТ, ТУ4859-001-67426748-2010".
На базе кабельных колодцев МПМ-ККС производятся специализированные колодцы: колодцы для установки короба (коробки) транспозиции экранов высоковольтных кабелей.
При использовании колодцев в зоне с высокими грунтовыми водами (УГВ) необходимо учитывать возможность всплытия. Для противодействия этому используются: камера для бетонирования или расширение для фиксации к бетонной плите основания. Варианты расчетов на всплытие колодцев для определения массы пригруза как и другая информация для проектирования размещены в разделе "Для проектов".
Для защиты кабелей и оборудования от пожара при необходимости используются современные системы автоматического пожаротушения - самосрабатывающие порошковые или углекислотные огнетушители. Этот же подход используется для тушения возгорания в электроустановках подвижного состава железнодородного и водного транспорта. Данный способ защиты служит именно для борьбы с возгоранием, а не способом воспрепятствовать горению внутренних стенок колодца. Любой полимерный колодец даже с нанесенным негорючим внутренним слоем при отсутствии активного тушения возгорания подвержен плавлению из-за высоких температур.
Колодцы производятся и поставляются по заказам как физических, так и юридических лиц. Расчет стоимости производится по предоставленным опросным листам (чертежам) или проектной документации с необходимой информацией о характеристиках колодцев.
Сроки производства изделий зависят от текущей загрузки производства, количества изделий в заказе, сложности конструкции, сроков поставки дополнительного оборудования, если его невозможно установить в дальнейшем.
Доставка по всей территории Российской Федерации осуществляется специализированными транспортными компаниями. Подробнее о способах получения. Стоимость доставки рассчитывается в зависимости от расстояния и объема, веса заказа.
При необходимости заключается договор на изготовление и поставку, где прописываются все необходимые параметры и сроки поставки и изготовления.
При отгрузке предоставляется пакет документов: бухгалтерские отгрузочные документы (УПД, ТТН, ТН), сертификаты, паспорта на колодцы, паспорта на установленное оборудование. Все цены на колодцы представлены с НДС (20%).
Гарантируем высокое качество колодцев и конкурентное ценовое предложение.
