МПМ-КПГ D1400–1500
сети 100–150 мм
- Диаметр шахты: 1400–1500 мм
- Высота: от 2000 мм
- Горловина: 700–1000 мм
- Подставка: по проекту
от 86 000 ₽
Рассчитать
Матлайн Северо-Запад (ООО «МПМ»)
Санкт-Петербург, ул. Автогенная, д. 6, офис 307, 3-й этаж
пн–пт 9:00–18:00
Оплата: наличные, карта, безнал; частным покупателям — Яндекс Сплит
Сухие цельносварные колодцы из PEHD под гидрант, подставку и задвижки | производство в Санкт-Петербурге, поставка по России

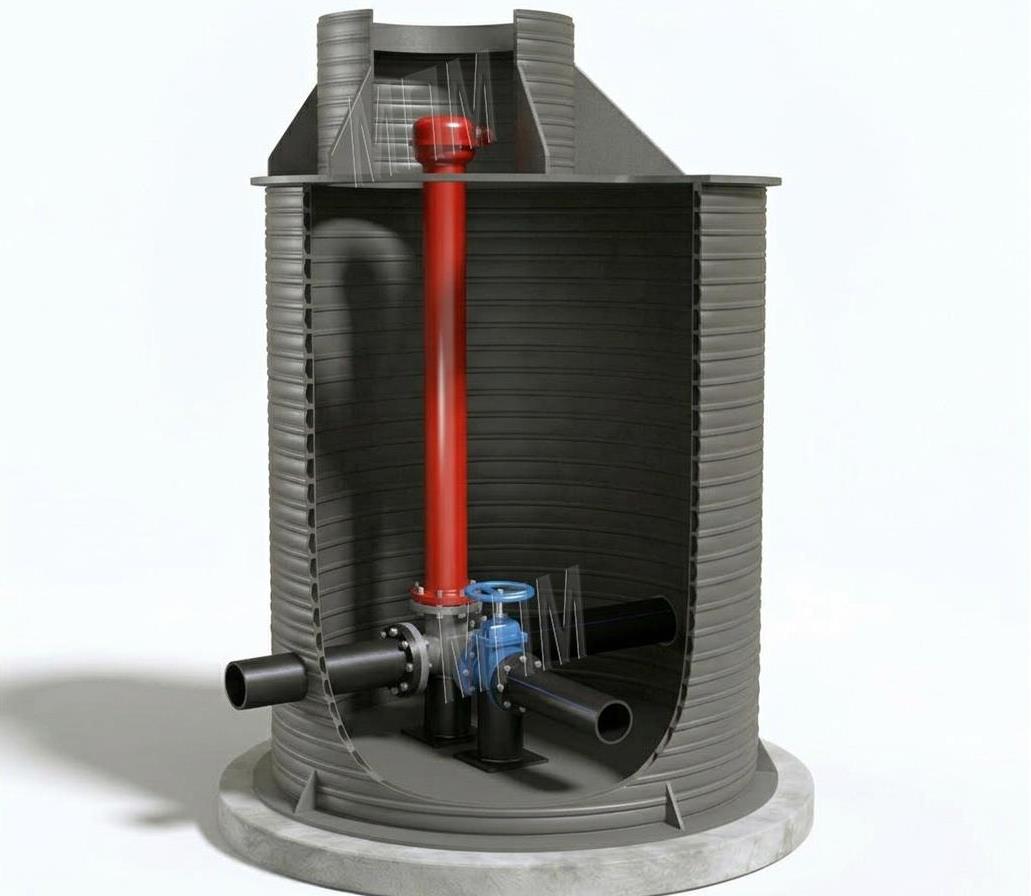

МПМ-КПГ — цельносварной колодец из полиэтилена PEHD диаметром 1400–2200 мм и высотой от 2000 мм для подземных пожарных гидрантов, подставок под гидрант (ППФО, ППС) и отсечной арматуры на сетях наружного противопожарного водоснабжения. Поставляется корпусом с подставкой или полностью укомплектованным. Производство МПМ (Матлайн) — Санкт-Петербург, ул. Автогенная, 6.
Главная проблема железобетонных колодцев для гидрантов — вода через межкольцевые швы: в паводок гидрант оказывается под водой, зимой замерзает, арматура ржавеет. Цельносварной корпус МПМ-КПГ остаётся сухим, а с горловиной МПМ-ГЦТ герметичен до IP68.
Делаем корпусом с подставкой (ППФО, ППС) или под ключ — с гидрантом, задвижками и затворами, в том числе с электроприводами. Диаметр рассчитываем по СП 31.13330.
Для задвижек без гидранта — колодцы МПМ-ВК, для узлов учёта — МПМ-КУУ.
Диаметр шахты подбираем по диаметру сети, подставке и составу арматуры.
Цена — за корпус без гидранта и арматуры. Итог зависит от патрубков, высоты и комплектации.
| Расстояние | Ду до 400 | Ду 500–600 | Ду более 600 |
|---|---|---|---|
| От стенок труб, м | 0,3 | 0,5 | 0,7 |
| От низа трубы до дна, м | 0,25 | 0,3 | 0,35 |
Требования — по СП 31.13330.2021 «Водоснабжение. Наружные сети и сооружения».
Расстановку пожарных гидрантов на сети определяет СП 8.13130.2020 «Наружное противопожарное водоснабжение», конструкцию подземного гидранта — ГОСТ Р 53961.
| Параметр | МПМ-КПГ (цельносварной PEHD) | Железобетонный колодец |
|---|---|---|
| Масса | около 300 кг (D1500 H2500) — без крана | около 3 т — нужен автокран |
| Вода в камере | сухо: швов нет, до IP68 | фильтрация через швы, откачка |
| Готовность гидранта | не стоит в воде, не замерзает | риск затопления и замерзания |
| Монтаж | готовый корпус, можно с арматурой | сборка колец, заделка швов |
| Размеры | любые диаметр и высота по ТЗ | типовые кольца |
Подробно — в инструкции по монтажу колодцев МПМ (PDF).
| Зона установки | Класс нагрузки | Как устанавливается |
|---|---|---|
| Газон, зелёная зона | A15 | Полимерно-песчаный люк или крышка ПНД прямо на горловину; герметичная горловина МПМ-ГЦТ — без люка |
| Тротуар, парковка легковых | B125 | Разгрузочная ж/б плита 100–150 мм (ПП10, 1ПП15, ПК-10), на неё — полимерно-песчаный или чугунный люк |
| Проезжая часть | C250, D400 | Разгрузочная и дорожная плита, выступающая за шахту не менее чем на 0,5 м с каждой стороны; сверху — чугунный люк |
Чугунные люки и дождеприёмные решётки (ГОСТ 3634-2019) ставятся только через бетонную плиту, не на полиэтиленовую горловину; полимерные люки выпускаются по своим ТУ. Подробнее — установка люков на полимерные колодцы.
| Диаметр шахты | 1400–2200 мм |
|---|---|
| Высота | от 2000 мм |
| Горловина | ID 700–1000 мм |
| Патрубки | ПЭ100 SDR17 (PN10), от 110 мм |
| Кольцевая жёсткость | до SN8 |
| Защита от всплытия | юбка под анкеры или камера для бетонирования |
| Степень защиты | до IP68 — с горловиной МПМ-ГЦТ или фланцевой крышкой |
| Люк | A15–D400, по проекту |
| Срок службы | не менее 50 лет |
| Документы | ТУ 4859-001-67426748-2010; сварные соединения — по ГОСТ 16310-80, контроль качества швов — по ГОСТ 16971-71; размеры по СП 31.13330.2021; ISO 9001 |
Колодцы МПМ-КПГ изготавливаются по ТУ 4859-001-67426748-2010; сварные соединения — по ГОСТ 16310-80, контроль качества швов — по ГОСТ 16971-71. Размеры подбираем по СП 31.13330.2021, гидранты — по ГОСТ Р 53961. Система менеджмента качества — ISO 9001.
Сертификат ISO 9001
Сертификат соответствия
«Просмотр» открывает чертёж на странице, «↓ PDF» — скачивает.
Изготавливаем колодцы МПМ-КПГ для водоканалов, промышленных предприятий и подрядчиков по всей России и ЕАЭС, с полным пакетом документов. Отправьте проект или ТЗ на sale@matline.ru — расчёт и чертёж в течение рабочего дня.
Для расчёта укажите:
Срок изготовления 5–15 рабочих дней. Доставка по всей России и ЕАЭС или самовывоз со склада в Санкт-Петербурге. Цены с НДС 22%. +7 (812) 679-49-20 | 8 (800) 300-49-22 | project@matline.ru.
МПМ-КПГ — цельносварной колодец из полиэтилена PEHD диаметром 1400–2200 мм и высотой от 2000 мм для подземных пожарных гидрантов, подставок под гидрант (ППФО, ППС) и отсечной арматуры на сетях наружного противопожарного водоснабжения. Поставляется корпусом с подставкой или полностью укомплектованным. Производство МПМ (Матлайн) — Санкт-Петербург, ул. Автогенная, 6. Герметичность до IP68, срок службы не менее 50 лет.
Ориентир по диаметру сети: 100–150 мм — колодец D1400–1500, 200 мм — D1800–2000, 250–300 мм — D2200. Точный размер считаем по СП 31.13330.2021: от стенок труб до стен колодца — 0,3 м при Ду до 400, от низа трубы до дна — 0,25 м, от плоскости фланца — 0,3 м, плюс место для задвижки и подставки.
По СП 31.13330.2021 при установке гидранта в колодце должна обеспечиваться возможность установки пожарной колонки, высота рабочей части колодца — не менее 1,5 м. Расстановку гидрантов на сети определяет СП 8.13130.2020 «Наружное противопожарное водоснабжение».
Подземные пожарные гидранты по ГОСТ Р 53961 — стальные или чугунные, на подставках ППФО или ППС. Высоту гидранта подбирают так, чтобы головка была у люка и на неё можно было поставить колонку. Поставляем колодец с подставкой или полностью укомплектованным — с гидрантом и задвижками.
Корпус цельносварной, швов между кольцами нет, патрубки приварены на заводе — паводковые и грунтовые воды внутрь не попадают. Гидрант не стоит в воде и не замерзает, арматура не ржавеет.
Да. Нагрузку от транспорта на корпус не передают: над горловиной укладывают разгрузочную ж/б плиту и дорожную плиту, выступающую за шахту не менее чем на 0,5 м с каждой стороны, сверху — чугунный люк класса C250 или D400. Колодец крепится анкерами к плите основания.
Анкерным креплением юбки колодца к ж/б плите основания или камерой в нижней части, которую заливают бетоном после установки. Для полимерных колодцев расчёт на всплытие обязателен (СП 32.13330.2018, п. 6.3.9), массу пригруза считают по уровню грунтовых вод и диаметру колодца.
D1400–1500 — от 86 000 руб., D1800–2000 — от 95 000 руб., D2200 — от 195 000 руб. за корпус без гидранта и арматуры. Итог зависит от патрубков, высоты и комплектации. Цены с НДС 22%.
