МПМ-КУУ D1000–1200
малые и средние счётчики
- Диаметр шахты: 1000–1200 мм
- Высота: 1000–3500 мм
- Горловина: ID 600–700 мм
- Герметичность: до IP68
от 55 000 ₽
Рассчитать
Матлайн Северо-Запад (ООО «МПМ»)
Санкт-Петербург, ул. Автогенная, д. 6, офис 307, 3-й этаж
пн–пт 9:00–18:00
Оплата: наличные, карта, безнал; частным покупателям — Яндекс Сплит
Сухие цельносварные колодцы из PEHD для счётчиков, расходомеров и КИПиА | производство в Санкт-Петербурге, поставка по России

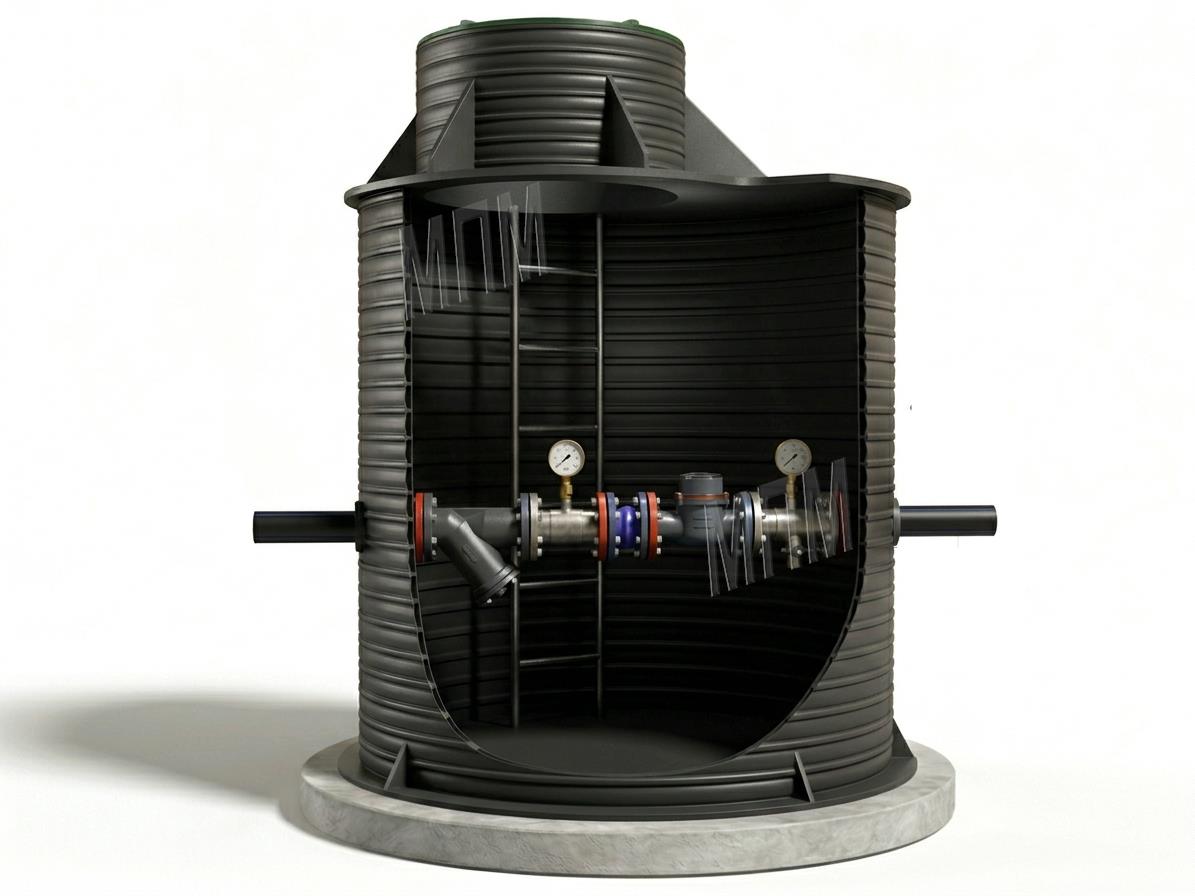

МПМ-КУУ — цельносварной колодец узла учёта из полиэтилена PEHD диаметром 1000–2200 мм и высотой 1000–3500 мм для подземной установки счётчиков воды, расходомеров, задвижек, фильтров, КИПиА и устройств передачи данных на вводах водопровода и сетях водоотведения. Производство МПМ (Матлайн) — Санкт-Петербург, ул. Автогенная, 6.
Счётчики и расходомеры не любят воду и сырость. Цельносварной корпус МПМ-КУУ без межкольцевых швов остаётся сухим, а с горловиной МПМ-ГЦТ герметичен до IP68.
Делаем корпусом под ваш монтаж или с установленной арматурой и КИПиА по спецификации: задвижки, фильтры, обратные клапаны, обводная линия, площадки, устройства передачи данных.
Для задвижек на сетях — колодцы МПМ-ВК, для пожарных гидрантов — МПМ-КПГ.
Производство по ТЗ; указана стоимость корпуса без оборудования учёта.
Итоговая цена зависит от диаметра, высоты, состава КИПиА, патрубков и площадок.
| Узел учёта | Диаметр шахты |
|---|---|
| Счётчик до Ду 80 с задвижками и фильтром | D1000–1200 мм |
| Счётчик Ду 100–150, обводная линия | D1400–1600 мм |
| Ду 200 и больше, расходомер с прямыми участками, КИПиА и передача данных | D1800–2200 мм |
Таблица — ориентир. Состав узла определяют технические условия водоканала и СП 30.13330.2020, размеры камеры — расстояния до стен и дна по СП 31.13330.2021 (ниже).
| Расстояние | Ду до 400 | Ду 500–600 | Ду более 600 |
|---|---|---|---|
| От стенок труб, м | 0,3 | 0,5 | 0,7 |
| От низа трубы до дна, м | 0,25 | 0,3 | 0,35 |
Требования — по СП 31.13330.2021 «Водоснабжение. Наружные сети и сооружения».
| Параметр | МПМ-КУУ (цельносварной PEHD) | Железобетонный колодец |
|---|---|---|
| Масса | от 125 кг (D1000 H1500) — без крана | около 1,3 т — нужна спецтехника |
| Вода в камере | сухо: швов нет, до IP68 | фильтрация через швы, сырость |
| Монтаж | готовый корпус, можно с оборудованием | сборка колец, заделка швов |
| Коррозия | нет | коррозия арматуры и бетона |
| Размеры | любые по ТЗ | типовые кольца |
Пример обозначения в проекте: «МПМ-КУУ D1400 H2000, ОЛ №1, ТУ 4859-001-67426748-2010».
Подробно — в инструкции по монтажу колодцев МПМ (PDF).
| Зона установки | Класс нагрузки | Как устанавливается |
|---|---|---|
| Газон, зелёная зона | A15 | Полимерно-песчаный люк или крышка ПНД прямо на горловину; герметичная горловина МПМ-ГЦТ — без люка |
| Тротуар, парковка легковых | B125 | Разгрузочная ж/б плита 100–150 мм (ПП10, 1ПП15, ПК-10), на неё — полимерно-песчаный или чугунный люк |
| Проезжая часть | C250, D400 | Разгрузочная и дорожная плита, выступающая за шахту не менее чем на 0,5 м с каждой стороны; сверху — чугунный люк |
Чугунные люки и дождеприёмные решётки (ГОСТ 3634-2019) ставятся только через бетонную плиту, не на полиэтиленовую горловину; полимерные люки выпускаются по своим ТУ. Подробнее — установка люков на полимерные колодцы.
| Диаметр шахты | 1000–2200 мм |
|---|---|
| Высота | 1000–3500 мм |
| Горловина | ID 600–1000 мм |
| Патрубки | ПЭ100 SDR17 (PN10), от 32 мм |
| Кольцевая жёсткость | до SN8 |
| Защита от всплытия | юбка под анкеры или камера для бетонирования |
| Степень защиты | до IP68 — с горловиной МПМ-ГЦТ |
| Люк | A15–D400, по проекту |
| Срок службы | не менее 50 лет |
| Документы | ТУ 4859-001-67426748-2010; сварные соединения — по ГОСТ 16310-80, контроль качества швов — по ГОСТ 16971-71; ISO 9001 |
Колодцы МПМ-КУУ изготавливаются по ТУ 4859-001-67426748-2010; сварные соединения — по ГОСТ 16310-80, контроль качества швов — по ГОСТ 16971-71. Размеры подбираем по СП 31.13330.2021. Система менеджмента качества — ISO 9001.
Сертификат ISO 9001
Сертификат соответствия
«Просмотр» открывает чертёж на странице, «↓ PDF» — скачивает.
Изготавливаем колодцы МПМ-КУУ для водоканалов, управляющих компаний, предприятий и подрядчиков по всей России и ЕАЭС, с полным пакетом документов. Отправьте схему узла или ТЗ на sale@matline.ru — расчёт в течение рабочего дня.
Для расчёта укажите:
Срок изготовления 5–15 рабочих дней. Доставка по всей России и ЕАЭС или самовывоз со склада в Санкт-Петербурге. Цены с НДС 22%. +7 (812) 679-49-20 | 8 (800) 300-49-22 | project@matline.ru.
МПМ-КУУ — цельносварной колодец узла учёта из полиэтилена PEHD диаметром 1000–2200 мм и высотой 1000–3500 мм для подземной установки счётчиков воды, расходомеров, задвижек, фильтров, КИПиА и устройств передачи данных на вводах водопровода и сетях водоотведения. Производство МПМ (Матлайн) — Санкт-Петербург, ул. Автогенная, 6. Герметичность до IP68, срок службы не менее 50 лет.
Ориентир: счётчики до Ду 80 с обвязкой — D1000–1200; Ду 100–150 и обводная линия — D1400–1600; Ду 200 и больше, расходомеры с прямыми участками и КИПиА — D1800–2200. Точный диаметр считаем по схеме узла и требованиям водоканала.
Обычно задвижки до и после счётчика, сетчатый фильтр, счётчик или расходомер с прямыми участками, обратный клапан, спускник; при необходимости — обводная линия с опломбированной задвижкой. Состав определяют технические условия водоканала и СП 30.13330.2020.
От 1000 до 3500 мм. Высота рабочей части колодца, где обслуживают арматуру, по СП 31.13330.2021 — не менее 1,5 м. Для более глубоких узлов — колодцы МПМ-ВК высотой до 6 м.
Да. КИПиА и арматуру устанавливаем по спецификации заказчика или подбираем по ТЗ; возможна и поставка корпуса под самостоятельный монтаж оборудования на объекте. Делаем колодцы с устройствами передачи данных.
Переоценка кольцевой жёсткости без учёта дополнительных элементов конструкции; слишком длинная и узкая горловина при большой глубине; ошибки в углах, высотах и диаметрах патрубков. Мы проверяем чертёж до запуска в производство.
Да. Нагрузку от транспорта на корпус не передают: над горловиной укладывают разгрузочную ж/б плиту и дорожную плиту, выступающую за шахту не менее чем на 0,5 м с каждой стороны, сверху — чугунный люк класса C250 или D400. Колодец крепится анкерами к плите основания.
Анкерным креплением юбки колодца к ж/б плите основания или камерой в нижней части, которую заливают бетоном после установки. Для полимерных колодцев расчёт на всплытие обязателен (СП 32.13330.2018, п. 6.3.9), массу пригруза считают по уровню грунтовых вод и диаметру колодца.
D1000–1200 — от 55 000 руб., D1400–1600 — от 86 000 руб., D1800–2200 — от 178 000 руб. за корпус без оборудования учёта. Итог зависит от состава КИПиА, патрубков и площадок. Цены с НДС 22%.
