МПМ-ДК D600–800
малые диаметры
- Диаметр шахты: 600–800 мм
- Высота: от 1000 мм
- Горловина: ID 600 мм
- Отстойная часть: от 100 мм
- Опции: перепад
от 15 000 ₽
Рассчитать
Матлайн Северо-Запад (ООО «МПМ»)
Санкт-Петербург, ул. Автогенная, д. 6, офис 307, 3-й этаж
пн–пт 9:00–18:00
Оплата: наличные, карта, безнал; частным покупателям — Яндекс Сплит
Цельносварные колодцы из PEHD с отстойной частью, гидрозатвором, фильтр-патроном и для отбора проб | производство в Санкт-Петербурге
МПМ-ДК — цельносварной дождеприёмный колодец из полиэтилена PEHD диаметром 600–2200 мм и высотой от 500 мм с отстойной частью (пескоуловителем) для приёма дождевых и талых вод с дорог, парковок, дворов и промышленных площадок в сеть дождевой канализации. Выпускается также с гидрозатвором, фильтр-патроном, перепадом и как колодец отбора проб с задвижкой. Производство МПМ (Матлайн) — Санкт-Петербург, ул. Автогенная, 6.
Корпус — двустенная труба PEHD, дно и патрубки приварены экструзионной сваркой: стыки герметичны без манжет, полиэтилен не разрушается от дорожных реагентов, солей и нефтепродуктов. Отстойная часть ниже выпуска задерживает песок и мусор, чтобы они не уходили в сеть.
Кроме базового дождеприёмника делаем узлы для АЗС и промплощадок: с гидрозатвором, фильтр-патроном для очистки от взвеси и нефтепродуктов, колодцы отбора проб с задвижкой и электроприводом.
Смотровые колодцы на трубах ливнёвки — МПМ-КК, колодцы для промышленного дренажа — МПМ-Д.
Все типоразмеры — в базовом исполнении и со специальным оборудованием. По ссылкам в строке «Опции» — подробные страницы.
Указана стоимость базовой части без специального оборудования. Итог зависит от диаметра, высоты, патрубков и опций.
Требования СП 32.13330.2018 «Канализация. Наружные сети и сооружения», которые касаются колодцев ливневой канализации:
| Диаметр трубы, мм | Расстояние, м |
|---|---|
| 150 | 35 |
| 200–450 | 50 |
| 500–600 | 75 |
| 700–900 | 100 |
| 1000–1400 | 150 |
| 1500–2000 | 200 |
| свыше 2000 | 250–300 |
| Параметр | МПМ-ДК (цельносварной PEHD) | Бетонный колодец |
|---|---|---|
| Масса | в несколько раз легче — монтаж без крана | нужен автокран |
| Стыки | патрубки приварены на заводе, швов между кольцами нет | межкольцевые швы требуют гидроизоляции |
| Реагенты и нефтепродукты | PEHD химически стоек | бетон разрушается от солей и реагентов |
| Спецоборудование | гидрозатвор, фильтр, задвижка — заводской сборки | монтаж на объекте |
| Размеры | любые по ТЗ, 600–2200 мм | типовые кольца |
Подробно — в инструкции по монтажу колодцев МПМ (PDF).
| Зона установки | Класс нагрузки | Как устанавливается |
|---|---|---|
| Газон, зелёная зона | A15 | Полимерно-песчаный люк или крышка ПНД прямо на горловину; герметичная горловина МПМ-ГЦТ — без люка |
| Тротуар, парковка легковых | B125 | Разгрузочная ж/б плита 100–150 мм (ПП10, 1ПП15, ПК-10), на неё — полимерно-песчаный или чугунный люк |
| Проезжая часть | C250, D400 | Разгрузочная и дорожная плита, выступающая за шахту не менее чем на 0,5 м с каждой стороны; сверху — чугунный люк |
Чугунные люки и дождеприёмные решётки (ГОСТ 3634-2019) ставятся только через бетонную плиту, не на полиэтиленовую горловину; полимерные люки выпускаются по своим ТУ. Подробнее — установка люков на полимерные колодцы.
| Диаметр шахты | 600–2200 мм |
|---|---|
| Высота | 500–6000 мм |
| Горловина | ID 600–1000 мм |
| Отстойная часть | от 100 мм |
| Патрубки | ПЭ100 SDR17 (PN10), от 32 мм, по проекту |
| Кольцевая жёсткость | не менее 2 кН/м² (ГОСТ 32972-2014), до SN8 |
| Защита от всплытия | юбка под анкеры или камера для бетонирования |
| Степень защиты | до IP68 — с горловиной МПМ-ГЦТ или фланцевой крышкой |
| Решётка / люк | A15–D400 по проекту |
| Срок службы | не менее 50 лет |
| Документы | ГОСТ 32972-2014, ТУ 4859-001-67426748-2010; сварные соединения — по ГОСТ 16310-80, контроль качества швов — по ГОСТ 16971-71; ISO 9001 |
Колодцы МПМ-ДК соответствуют ГОСТ 32972-2014 «Колодцы полимерные канализационные», изготавливаются по ТУ 4859-001-67426748-2010; сварные соединения — по ГОСТ 16310-80, контроль качества швов — по ГОСТ 16971-71. Система менеджмента качества — ISO 9001.
Сертификат ISO 9001
Сертификат соответствия
«Просмотр» открывает чертёж на странице, «↓ PDF» — скачивает.
Изготавливаем и поставляем колодцы МПМ-ДК для юридических и физических лиц по всей России и ЕАЭС, с полным пакетом документов. Отправьте спецификацию, проект или ТЗ на sale@matline.ru — чертёж и КП в течение рабочего дня.
Для расчёта укажите:
Срок изготовления 5–15 рабочих дней. Доставка по всей России и ЕАЭС или самовывоз со склада в Санкт-Петербурге. Цены с НДС 22%. +7 (812) 679-49-20 | 8 (800) 300-49-22 | project@matline.ru.
МПМ-ДК — цельносварной дождеприёмный колодец из полиэтилена PEHD диаметром 600–2200 мм и высотой от 500 мм с отстойной частью (пескоуловителем) для приёма дождевых и талых вод с дорог, парковок, дворов и промышленных площадок в сеть дождевой канализации. Выпускается также с гидрозатвором, фильтр-патроном, перепадом и как колодец отбора проб с задвижкой. Производство МПМ (Матлайн) — Санкт-Петербург, ул. Автогенная, 6. Герметичность до IP68, срок службы не менее 50 лет.
Дождеприёмный колодец принимает воду с поверхности через решётку и задерживает песок и мусор в отстойной части ниже выпуска. Смотровой колодец ставят на самом трубопроводе — на поворотах, присоединениях, изменениях уклона и диаметра; в дождевой сети его лоток делают с полками на уровне половины диаметра большей трубы (СП 32.13330.2018, п. 6.3.5). Смотровые колодцы для ливнёвки — это серия МПМ-КК.
Смотровые колодцы — по СП 32.13330.2018 (п. 6.3.1): на прямых участках не реже чем через 35 м при трубе 150 мм, 50 м при 200–450 мм, 75 м при 500–600 мм, 100 м при 700–900 мм. Места дождеприёмников определяет проект вертикальной планировки: низкие точки, перекрёстки, въезды, участки перед пешеходными переходами.
По ГОСТ 3634-2019: A15 — газоны и пешеходные зоны, B125 — тротуары и парковки легковых машин, C250 — обочины и придорожные лотки, D400 — проезжая часть. Чугунные решётки ставят через ж/б плиту, а не на полиэтиленовую горловину.

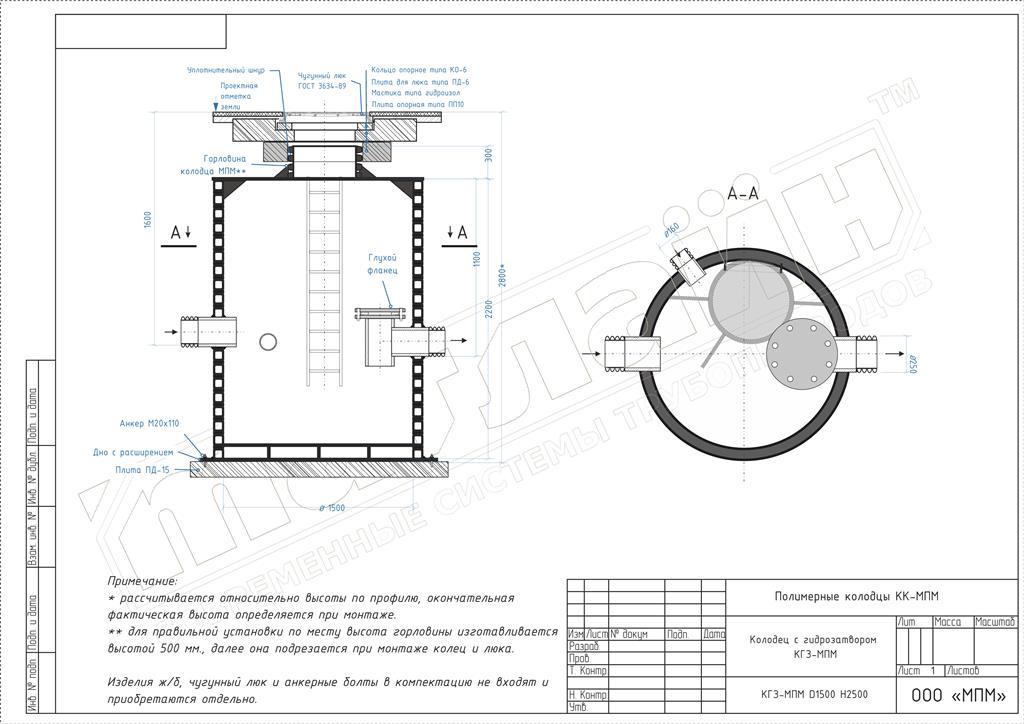

На АЗС, нефтебазах и складах ГСМ гидрозатвор не пропускает пары и горючие жидкости дальше по сети. МПМ-ДК с гидрозатвором делаем заводской сборки — подробнее на странице колодца с гидрозатвором.
Да. Нагрузку от транспорта на корпус не передают: над горловиной укладывают разгрузочную ж/б плиту и дорожную плиту, выступающую за шахту не менее чем на 0,5 м с каждой стороны, сверху — чугунный люк класса C250 или D400. Колодец крепится анкерами к плите основания.
Анкерным креплением юбки колодца к ж/б плите основания или камерой в нижней части, которую заливают бетоном после установки. Для полимерных колодцев расчёт на всплытие обязателен (СП 32.13330.2018, п. 6.3.9), массу пригруза считают по уровню грунтовых вод и диаметру колодца.
D600–800 — от 15 000 руб., D900–1200 — от 45 000 руб., D1400–1500 — от 86 000 руб., D1800–2200 — от 178 000 руб. за базовую часть без специального оборудования. Итог зависит от высоты, патрубков, решётки и опций. Цены с НДС 22%.
