МПМ-Д D600–800
малые диаметры
- Диаметр шахты: 600–800 мм
- Высота: от 500 мм
- Горловина: ID 600 мм
- Отстойная часть: от 100 мм
от 15 000 ₽
Рассчитать
Усиленные колодцы из PEHD для промышленного дренажа — площадки, аэродромы, склады, дороги, порты | производство в Санкт-Петербурге

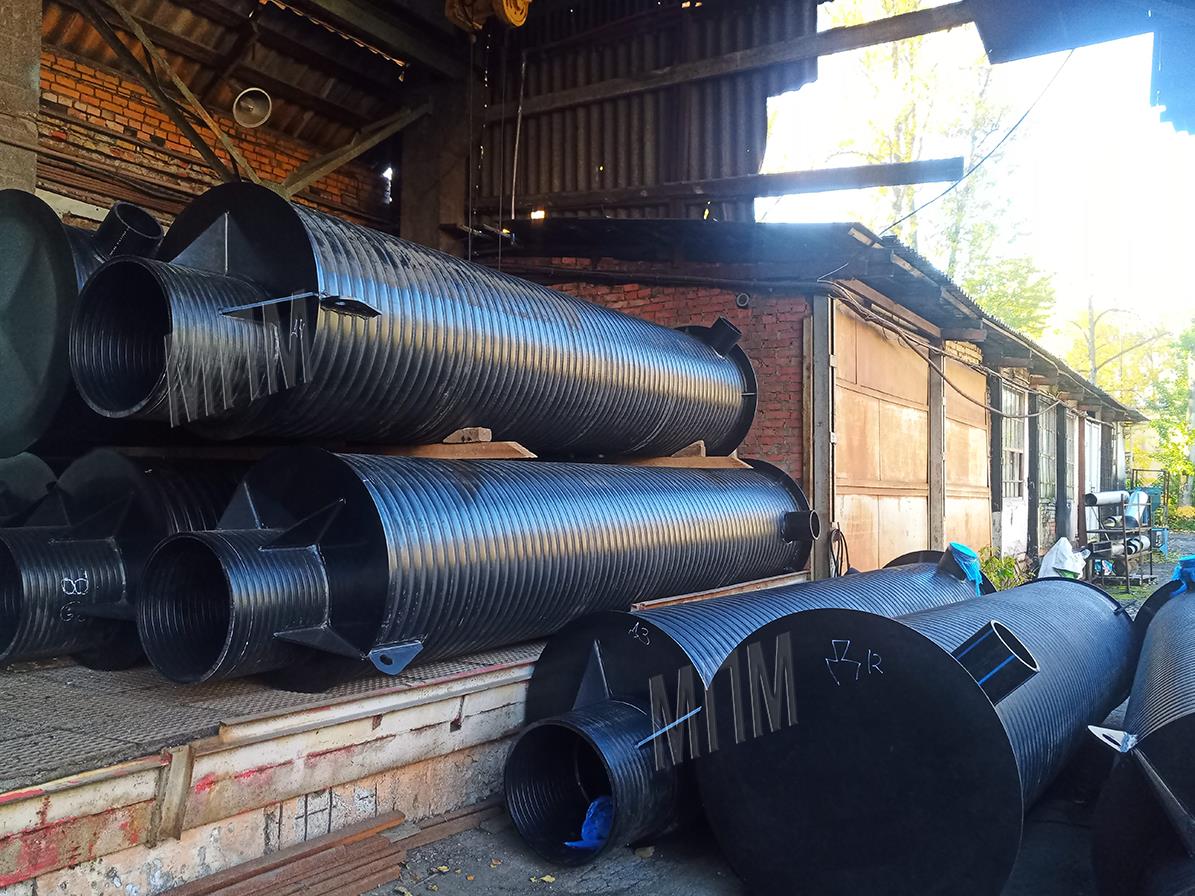

МПМ-Д — усиленный цельносварной дренажный колодец из полиэтилена PEHD диаметром 600–2200 мм и высотой до 6000 мм с отстойной частью для промышленных дренажных систем: инспекционный, поворотный, соединительный. Применяется на промышленных площадках, аэродромах, складах, дорогах и в портах. Производство МПМ (Матлайн) — Санкт-Петербург, ул. Автогенная, 6.
Корпус — профилированная двустенная труба PEHD с защитой от УФ, дно и патрубки приварены экструзионной сваркой на оборудовании Leister: стыки не фильтруют, конструкция стойка к вибрациям и агрессивным грунтовым водам.
Три базовых типа: инспекционные — для контроля и прочистки труб, поворотные — для изменения направления, соединительные — для объединения веток. Все — по ТЗ.
Для самотечной канализации — колодцы МПМ-КК, для водопровода — МПМ-ВК.
Производство по ТЗ; указана ориентировочная стоимость базовой части.
Итоговая цена зависит от диаметра, высоты, отстойной части, патрубков и дополнительного оборудования.
Ориентиры — по «Руководству по проектированию дренажей зданий и сооружений» (Москомархитектура, 2000, рекомендательный документ); окончательно — по проекту.
Дренажные колодцы для частного дома — тонкостенные сборные изделия малого диаметра, их выпускают многие. МПМ-Д рассчитаны на другое: цельносварной корпус без резиновых манжет, диаметр до 2200 мм, высота до 6 м, работа под нагрузкой тяжёлой техники и при вибрации — на промышленных площадках, аэродромах, складах, магистралях и в портах.
| Параметр | МПМ-Д (цельносварной PEHD) | Бетонный колодец |
|---|---|---|
| Размеры | D600–2200, высота с любым шагом до 6 м | типовые диаметры 1000, 1500, 2000 мм, кольца по 1000 мм |
| Стыки | приварены на заводе, не фильтруют | швы между кольцами требуют гидроизоляции |
| Монтаж | без тяжёлой техники | кран, бетонирование швов |
| Нагрузки | гибкий корпус, не трескается | жёсткий, возможны трещины при знакопеременных нагрузках |
| Коррозия | нет, PEHD химически стоек | разрушение бетона и арматуры в агрессивной среде |
Пример обозначения в проекте: «Колодец дренажный МПМ-Д D1000 H4000, ТУ 4859-001-67426748-2010».
Подробно — в инструкции по монтажу колодцев МПМ (PDF).
| Зона установки | Класс нагрузки | Как устанавливается |
|---|---|---|
| Газон, зелёная зона | A15 | Полимерно-песчаный люк или крышка ПНД прямо на горловину; герметичная горловина МПМ-ГЦТ-2 — без люка |
| Тротуар, парковка легковых | B125 | Разгрузочная ж/б плита 100–150 мм (ПП10, 1ПП15, ПК-10), на неё — полимерно-песчаный или чугунный люк |
| Проезжая часть | C250, D400 | Разгрузочная и дорожная плита, выступающая за шахту не менее чем на 0,5 м с каждой стороны; сверху — чугунный люк |
Чугунные люки (ГОСТ 3634-2019) ставятся только через бетонную плиту, не на полиэтиленовую горловину; полимерные люки выпускаются по своим ТУ. Подробнее — установка люков на полимерные колодцы.
| Диаметр шахты | 600–2200 мм |
|---|---|
| Высота | 500–6000 мм |
| Горловина | ID 600–1000 мм |
| Отстойная часть | от 100 мм, стандартно 300–500 мм |
| Патрубки | от 32 мм, по ТЗ |
| Кольцевая жёсткость | не менее 2 кН/м² (ГОСТ 32972-2014), до SN8 |
| Защита от всплытия | юбка под анкеры или камера для бетонирования |
| Степень защиты | до IP68 с горловиной МПМ-ГЦТ |
| Срок службы | не менее 50 лет |
| Документы | ГОСТ 32972-2014, ТУ 4859-001-67426748-2010; сварка по ГОСТ 16310-80, ГОСТ 16971-71; ISO 9001 |
Колодцы МПМ-Д соответствуют ГОСТ 32972-2014 «Колодцы полимерные канализационные» (распространяется и на дренажные системы), изготавливаются по ТУ 4859-001-67426748-2010. Система менеджмента качества — ISO 9001.
Сертификат ISO 9001
Сертификат соответствия
«Просмотр» открывает чертёж на странице, «↓ PDF» — скачивает.
Изготавливаем и поставляем колодцы МПМ-Д для промышленных объектов по всей России и ЕАЭС, с полным пакетом документов. Отправьте ТЗ или проект на sale@matline.ru — расчёт в течение рабочего дня.
Для расчёта укажите:
Срок изготовления 5–15 рабочих дней. Доставка по всей России и ЕАЭС или самовывоз со склада в Санкт-Петербурге. Цены с НДС 22%. +7 (812) 679-49-20 | 8 (800) 300-49-22 | project@matline.ru.
МПМ-Д — усиленный цельносварной дренажный колодец из полиэтилена PEHD диаметром 600–2200 мм и высотой до 6000 мм с отстойной частью для промышленных дренажных систем: инспекционный, поворотный, соединительный. Применяется на промышленных площадках, аэродромах, складах, дорогах и в портах. Производство МПМ (Матлайн) — Санкт-Петербург, ул. Автогенная, 6. Герметичность до IP68, срок службы не менее 50 лет.
По «Руководству по проектированию дренажей зданий и сооружений» (Москомархитектура, 2000) смотровые колодцы ставят на поворотах, при изменении уклонов и на перепадах; на прямых участках — обычно через 40 м, не реже чем через 50 м. На повороте колодец можно не ставить, если до ближайшего колодца не больше 20 м. Окончательно — по проекту.
В отстойной части ниже лотка труб оседают песок и ил, которые приносит дренажная вода, — их удаляют при обслуживании, а трубы не заиливаются. У МПМ-Д отстойная часть от 100 мм, стандартно 300–500 мм.
МПМ-Д — цельносварная конструкция из двустенной трубы PEHD без резиновых манжет, диаметром до 2200 мм и высотой до 6 м, для промышленных объектов с вибрацией и тяжёлой техникой. Бытовые колодцы для частного дома — тонкостенные сборные изделия малого диаметра, их мы не производим.
Да. Нагрузку от транспорта на корпус не передают: над горловиной укладывают разгрузочную ж/б плиту и дорожную плиту, выступающую за шахту не менее чем на 0,5 м с каждой стороны, сверху — чугунный люк класса C250 или D400. Колодец крепится анкерами к плите основания. Класс люка выбирают по проекту.
Анкерным креплением юбки колодца к ж/б плите основания или камерой в нижней части, которую заливают бетоном после установки. Для полимерных колодцев расчёт на всплытие обязателен (СП 32.13330.2018, п. 6.3.9), массу пригруза считают по уровню грунтовых вод и диаметру колодца.
Диаметр шахты 600–2200 мм, высота 500–6000 мм, горловина 600–1000 мм, отстойная часть от 100 мм. Все параметры — по ТЗ, без ограничения типовыми кольцами.
D600–800 — от 15 000 руб., D900–1200 — от 55 000 руб., D1400–1500 — от 86 000 руб., D1800–2200 — от 178 000 руб. Цена зависит от высоты, отстойной части, патрубков и оснащения. Цены с НДС 22%.
