— производство в Санкт-Петербурге, поставка по всей России

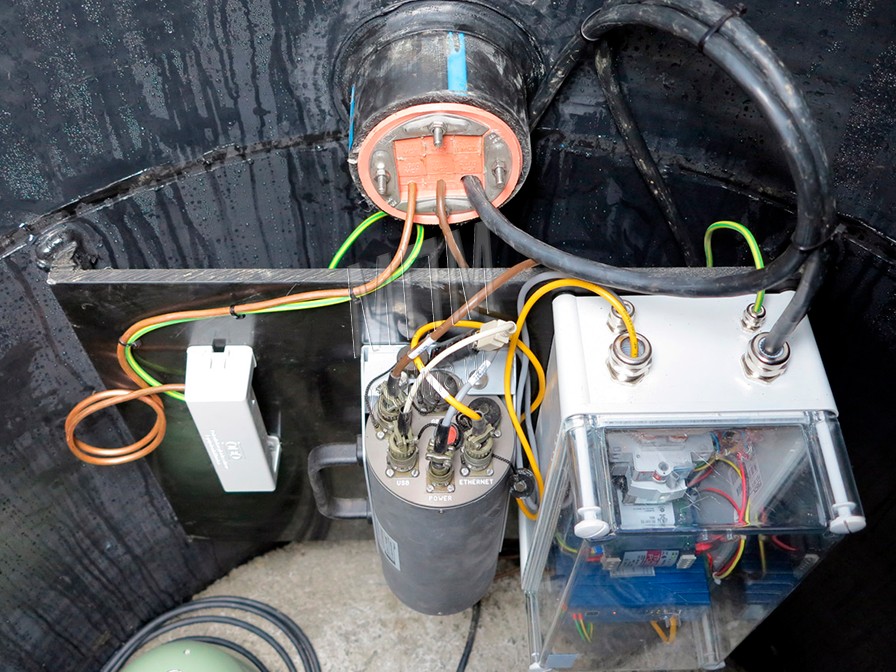

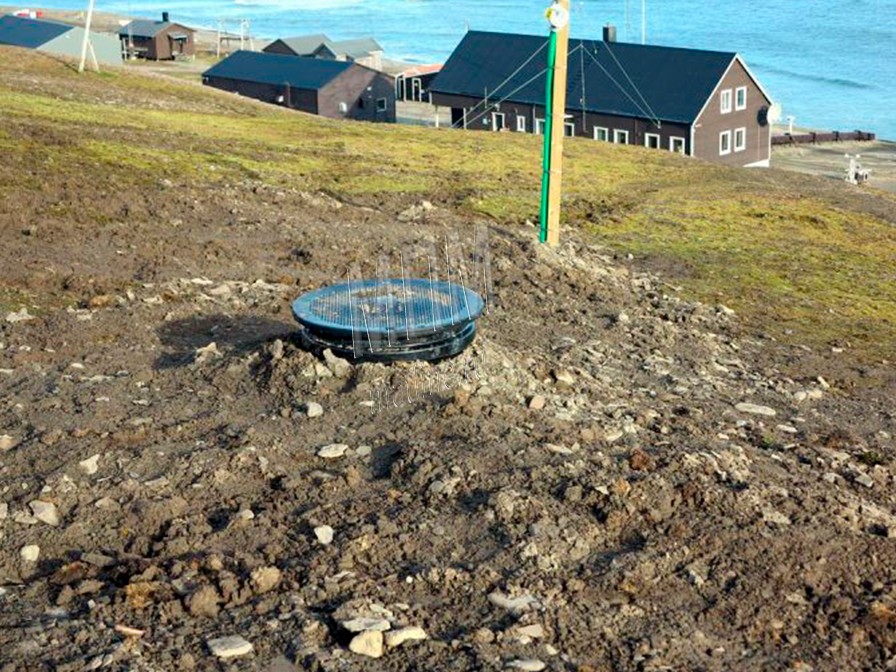

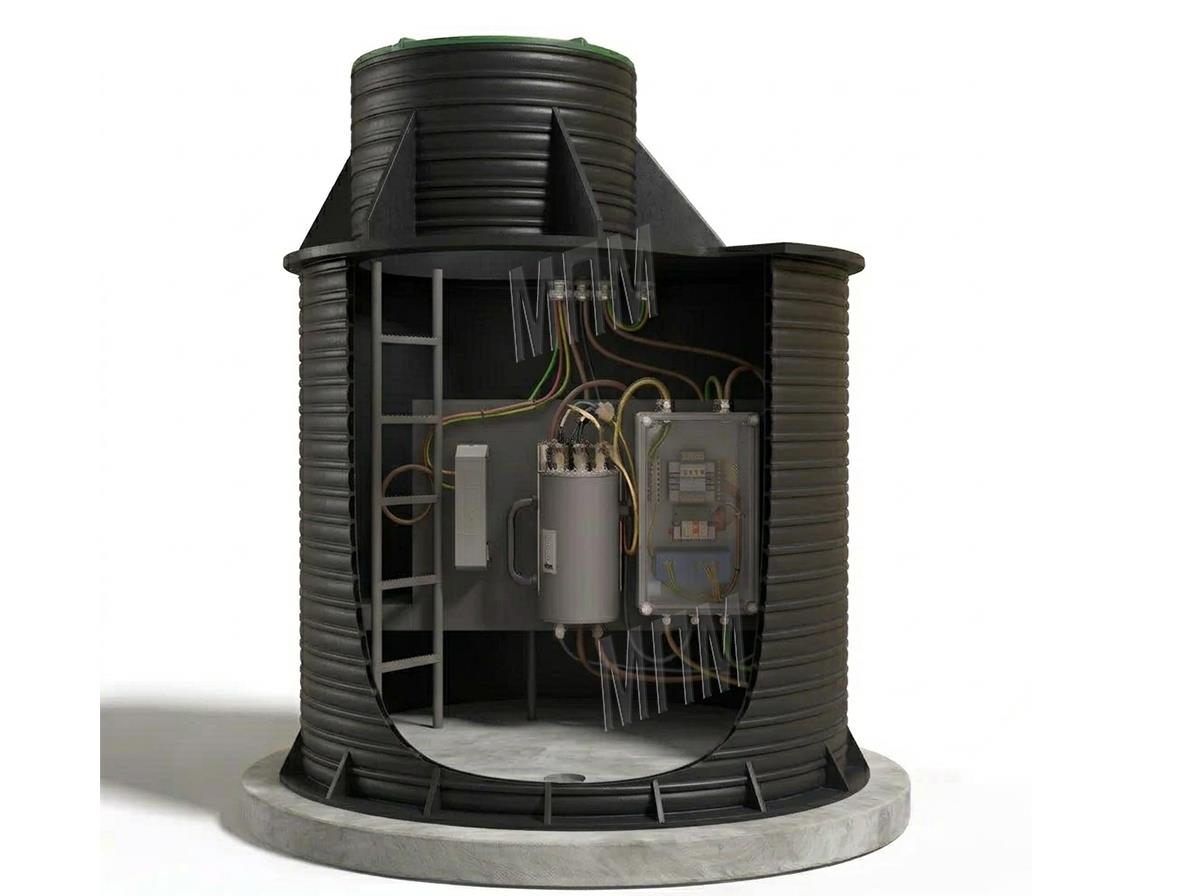

Специализированные колодцы МПМ-НИП предназначены для размещения научно-исследовательского оборудования: сейсмодатчиков, газоанализаторов, магнитометров, приборов улавливания частиц. Изготавливаются по технологии цельносварных конструкций из двустенных труб PEHD.
Ключевое преимущество — полное отсутствие металла в корпусе: корпус, горловина и патрубки выполнены из полиэтилена. Металлическая арматура железобетонных аналогов создаёт магнитные помехи и экранирует геофизические сигналы — это делает ж/б колодцы непригодными для магнитометров, геофонов и других чувствительных приборов. Диаметр 1200–2200 мм, высота от 500 мм до 4000 мм и более, герметичность IP68. Срок службы ≥50 лет.
Производятся в соответствии с ГОСТ 16971-71, ГОСТ 16310-80, ГОСТ 32972-2014, ТУ 4859-001-67426748-2010. Сертификация ISO 9001. Срок службы ≥50 лет.
Сертификат ISO 9001
Сертификат соответствия
Для размещения научного оборудования типичный размер — диаметр 1500–2000 мм, глубина 2,5–4 м. Сравниваем с ближайшим ж/б аналогом: сборный колодец D2000 H2500 из колец по серии 3.900.1-14.
| Параметр | МПМ-НИП D2000 (полиэтилен) | ж/б колодец D2000 H2500 |
|---|---|---|
| Вес конструкции | ~670 кг — монтаж без крана | ~5860 кг (ПН-20 + 2×КС-20-9 + КС-20-10 + ПП-20) — тяжёлая техника обязательна |
| Металл в конструкции | Отсутствует — не искажает магнитное поле, не экранирует геофизические сигналы | Арматура во всех элементах — создаёт магнитные помехи, критично для магнитометров и геофонов |
| Герметичность | До IP68 — заводская, без дополнительной гидроизоляции | Требует гидроизоляции стыков на объекте; стыки — основной источник протечек |
| Срок службы | ≥50 лет — PEHD не корродирует | 15–20 лет — разрушение от влаги, солей, знакопеременных температур |
| Виброизоляция | Полиэтилен мягче бетона — меньше передаёт поверхностные вибрации на датчик | Жёсткая конструкция — передаёт вибрации от поверхности |
| Индивидуальные размеры | Любой диаметр и высота по ТЗ — до 2200 мм, высота до 4000 мм и более | Ограничен типовыми кольцами по ГОСТ — шаг высоты кратен 300–1000 мм |
| Скорость монтажа | 1–2 часа — готовая заводская конструкция | Полдня и более — сборка колец, заделка швов, гидроизоляция |
Производство и поставка для физических и юридических лиц по всей России и странам ЕАЭС. Работаем с НДС, предоставляем полный комплект документов. Все колодцы изготавливаются по индивидуальному техническому заданию. Для расчёта стоимости отправьте опросный лист или чертёж на sale@matline.ru.
Минимальная информация для расчёта:
Сроки производства: 5–15 рабочих дней в зависимости от сложности и объёма. Доставка: транспортными компаниями, подробнее о доставке. Цены: с НДС 22%, полный пакет документов. Контакты: +7 (812) 679-49-20 | 8 (800) 300-49-22 (бесплатно).
Нажмите на фото для увеличения.
Стоимость колодцев МПМ-НИП зависит от диаметра, высоты и комплектации. Стоимость рассчитывается индивидуально по ТЗ. Скидки при оптовых поставках и серийных заказах. sale@matline.ru
Цельносварные колодцы МПМ-НИП производятся из двустенных спирально-навивных труб PEHD с УФ-стабилизатором. Срок службы — не менее 50 лет, герметичность до IP68. Диаметр шахты 1200–2200 мм, высота от 500 мм — оптимально для размещения научного оборудования, сейсмодатчиков, газоанализаторов, магнитометров.

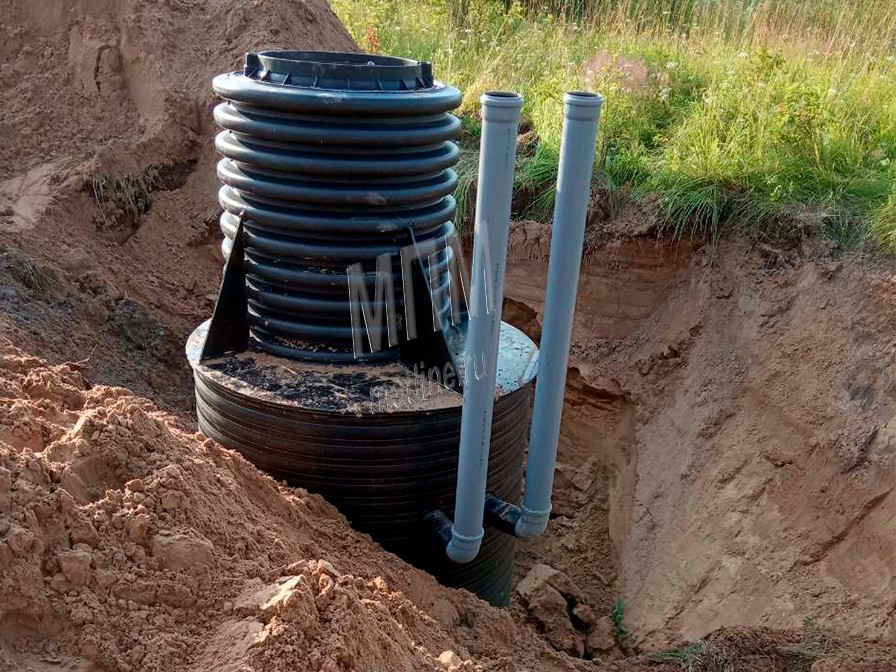

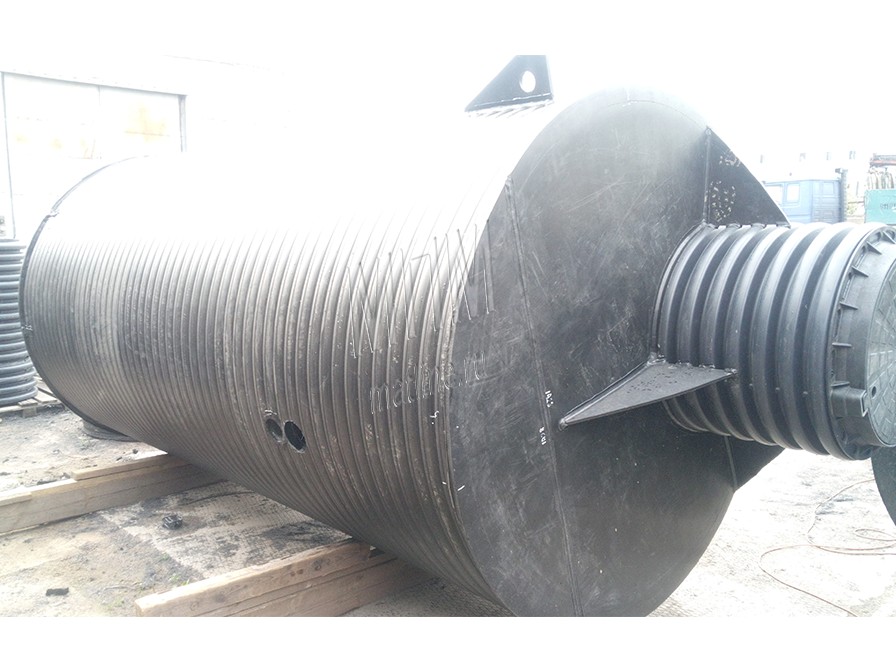

Пример обозначения в проектной документации: «МПМ-НИП D1500 H2600, 63/3, ГЦТ, ОЛ №1, ТУ4859-001-67426748-2010». Укажите в опросном листе дополнительное оборудование: крышки МПМ-ГЦТ, люки, гермовводы, площадки.
При высоком уровне грунтовых вод учитывайте выталкивание. Для колодца D600 H1000 в песчаном грунте (уплотнение 95%) требуется пригруз ~330 кг (плита ПН-10, 350 кг, D1200, H150 мм). При УГВ ниже 1,5 м пригруз не нужен.
| Диаметр шахты | 1200–2200 мм | Устойчивость к нагрузкам | ≥2 кН/м² |
|---|---|---|---|
| Высота конструкции | от 500 мм (типично 2600–4000 мм) | Диаметр патрубков | от 32 мм |
| Горловина | ID 600–700 мм, высота по ТЗ | Расположение патрубков | По ТЗ |
| Защита от всплытия | Камера для бетонирования или плита | Врезка по месту | Муфты In-Situ |
| Степень защиты | До IP68* | Обслуживание | Не требуется |
| Срок службы | ≥50 лет | Ремонтопригодность | Да |
| Лестница | По проекту (алюминий) | Люк / крышка | По проекту |
| Соответствие стандартам | ГОСТ 16971-71, ГОСТ 16310-80, ГОСТ 32972-2014, ТУ 4859-001-67426748-2010, ISO 9001 | ||
* IP68 достигается при установке горловины МПМ-ГЦТ и гермовводов кабельных проходок.
Специалисты Матлайн бесплатно подбирают размеры колодца под конкретную задачу: диаметр шахты, количество и расположение патрубков, тип горловины и люка. Разрабатываем типовые решения для серийных проектов и оказываем техническую экспертизу.
Габариты шахты определяются исходя из размеров устанавливаемого оборудования и требований к доступу для монтажа и обслуживания. Для IP68 — горловина МПМ-ГЦТ и гермовводы кабельных проходок. Для защиты от несанкционированного доступа — запорные устройства «Краб» или УЗНК.
Если металл в конструкции допустим, а приоритет — максимальный объём при меньшей стоимости, рассмотрите колодцы МПМ-ККТ или МПМ-КШУ. Для задач где отсутствие металла критично — МПМ-НИП является единственным подходящим решением в линейке.
Нажмите для просмотра. Кнопка «Просмотр» открывает чертёж, «↓ PDF» — скачивает.
Чертежи предоставляются в PDF по запросу — напишите на sale@matline.ru.
Главный критерий — внутренний объём шахты: должен вмещать устанавливаемое оборудование и обеспечивать доступ для монтажа и обслуживания. Колодцы МПМ-НИП изготавливаются диаметром от 1200 до 2200 мм и высотой от 500 мм — типичные размеры для сейсмодатчиков: D1500–1800 мм, высота 2600–4000 мм. Для работы человека внутри рекомендуется высота от 1800 мм. По вопросам подбора — project@matline.ru, по заказам — sale@matline.ru.
Да. При УГВ выше дна колодца нужен пригруз. Варианты: железобетонная плита на дно траншеи (колодец ставится сверху) или встроенная камера для заливки бетоном на месте. Для колодца D600 H1000 в песчаном грунте при уплотнении 95% требуется пригруз около 330 кг (плита ПН-10).
Да. Двустенная труба PEHD обеспечивает достаточную кольцевую жёсткость для установки под проезжей частью. Дополнительно используется анкерное крепление к железобетонной плите. Подробности в Рекомендациях для проектирования.
МПМ-НИП принципиально отличается от ж/б аналогов в двух отношениях. Во-первых, полное отсутствие металла — арматура железобетонного колодца создаёт магнитные помехи и экранирует сигналы, что делает его непригодным для геофизического оборудования. Во-вторых, вес: колодец МПМ-НИП D2000 H2500 весит около 670 кг против ~5860 кг у сборного ж/б аналога — в 8,7 раза легче, монтаж без крана. Герметичность до IP68 достигается на заводе. Срок службы ≥50 лет против 15–20 лет у бетона.
Все колодцы МПМ-НИП изготавливаются по индивидуальному заданию. Заполните опросный лист или пришлите чертёж на sale@matline.ru. Укажите диаметр и высоту шахты, расположение патрубков, тип горловины, люк, гермовводы. Срок изготовления — 5–15 рабочих дней.
Рассмотрим три подхода.
Негорючий слой стенок не решает задачу. При коротком замыкании температура в зоне дуги достигает сотен градусов, а изоляция кабеля сгорает примерно за 20 секунд — стенка оплавится за это время в любом случае, независимо от её материала.
Самозатухание из-за нехватки кислорода. Колодец — замкнутая подземная конструкция с минимальным воздухообменом. Когда концентрация O₂ падает ниже 14–16%, горение прекращается само. Для колодцев МПМ-НИП типового диаметра 1500 мм объём составляет около 3,5 м³ — кислорода достаточно для горения, само не погаснет.
Оптимальное решение — самосрабатывающий порошковый огнетушитель ОСП-1 (срабатывает при +100°C автоматически, без участия человека). Один ОСП-1 защищает объём до 8 м³ — достаточно для типовых размеров МПМ-НИП. Крепится горизонтально в верхней части колодца, срок службы 5 лет, обслуживания не требует.
