Дюкер (от нем. Ducker — сифон) — подземный переход трубопровода под препятствием: рекой, ручьём, оврагом, балкой, автомобильной или железной дорогой. МПМ производит входные и выходные колодцы для дюкерных переходов из цельносварных конструкций PEHD для сетей канализации, водоснабжения и орошения.
Дюкер состоит из входного колодца, напорного трубопровода (как правило двух и более ниток) и выходного колодца. Во входном колодце устанавливаются затворы для отключения каждой нитки, вытяжные устройства и запорная арматура. Трубопровод проходит ниже уровня дна препятствия под давлением, после чего поток восстанавливается в выходном колодце.

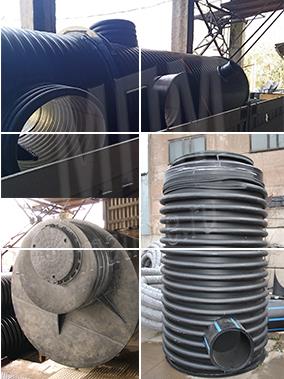

Колодцы МПМ для дюкеров изготавливаются из двустенных труб PEHD методом экструзионной сварки на оборудовании Leister. Соответствуют ГОСТ 16971-71, 16310-80, ТУ 4859-001-67426748-2010, ISO 9001. Срок службы — не менее 50 лет.
По вопросам цен и заказов: sale@matline.ru, 8 (800) 300-49-22. Для проектировщиков: project@matline.ru.
Увеличить

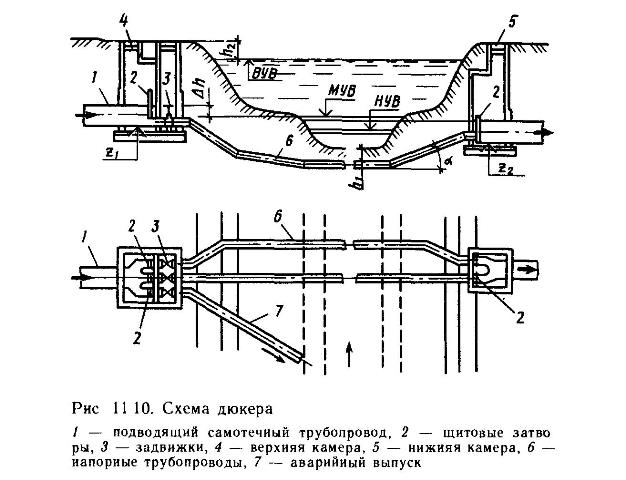

Дюкерный переход работает по принципу сифона: трубопровод опускается ниже уровня препятствия, проходит под ним в напорном режиме и поднимается на проектную отметку с другой стороны.
При проектировании дюкеров канализации в соответствии с СП 32.13330.2018 необходимо соблюдать следующие требования:
| Диаметр шахты | 600–2200 мм | Герметичность | до IP68 |
|---|---|---|---|
| Высота конструкции | от 500 мм — по ТЗ | Срок службы | ≥50 лет |
| Горловина | 600–1000 мм, высота по ТЗ | Технология сварки | Экструзионная, Leister |
| Патрубки | По количеству ниток дюкера, диаметр и угол по ТЗ | Материал | Двустенный PEHD |
| Арматура | Затворы, задвижки, вытяжные устройства — по проекту | Соответствие | ГОСТ 16971-71, ГОСТ 16310-80, ТУ 4859-001-67426748-2010, ISO 9001 |
| Защита от всплытия | Камера для бетонирования или юбка под ж/б плиту | Кольцевая жёсткость | до SN8 |
Колодцы для входной и выходной камеры дюкера изготавливаются по индивидуальному чертежу. Количество и диаметр патрубков определяются числом ниток трубопровода.
Колодцы для дюкерных переходов изготавливаются строго по техническому заданию. Для расчёта отправьте опросный лист или проектную документацию на sale@matline.ru.
Минимально необходимые данные для расчёта:
Колодцы МПМ для смежных применений:
Нажмите на вопрос, чтобы увидеть ответ
Дюкер (от нем. Ducker — сифон) — подземный переход трубопровода под препятствием: рекой, оврагом, дорогой или ж/д путями. Состоит из входного колодца, напорного трубопровода (как правило двух и более ниток) и выходного колодца. Во входном колодце поток переходит из самотечного режима в напорный, в выходном — обратно. Во входной камере обязательно устанавливаются затворы на каждую нитку и вытяжные устройства.
Колодцы МПМ подходят для дюкерных переходов канализации (хозяйственно-бытовой, промышленной, ливневой), водоснабжения, орошения и промышленных трубопроводов. Материал PEHD химически стоек к стокам любого состава и агрессивным грунтовым водам.
Количество патрубков определяется числом ниток трубопровода — как правило 2–4. СП 32.13330.2018 требует минимум две нитки для пересечения водоёмов, одна из которых может быть резервной. Все патрубки привариваются на заводе по чертежу с точным соблюдением диаметров, углов и высот.
Дюкерные колодцы особенно часто устанавливаются в пойменных и подтопляемых зонах. Защита от всплытия обеспечивается камерой для заливки бетоном или ж/б плитой с анкерным креплением. Цельносварная конструкция IP68 исключает проникновение воды внутрь даже при полном затоплении колодца.
Стандартные конструкции — 5–15 рабочих дней. Доставка по всей России 2–7 дней. Уточняйте через sale@matline.ru или 8 (800) 300-49-22. Цены с НДС 22%.
