Колодцы с установленными гидрозатворами (модель МПМ-КГЗ) предназначены для предотвращения распространения пламени по трубопроводам (СНиП 2.04.03-85, п. 4.54, актуализированная редакция — СП 32.13330.2018). Производятся с 2008 года в Санкт-Петербурге, доставка осуществляется по всей территории России, срок службы корпуса колодца 50+ лет.
Колодцы изготавливаются по технологии цельносварной конструкции из специальных двустенных профилированных PEHD труб. Герметичность корпуса и патрубков до IP68, защита от грунтовых вод. Заводская сварка на оборудовании Leister гарантирует качество швов и монолитную прочность. Подходит для установки под дорогами благодаря высокой кольцевой жёсткости.
Обязательное требование нормативов: колодцы с гидрозатвором должны устанавливаться в сетях ливневой и промышленной канализации, которые могут содержать легковоспламеняющиеся жидкости (ЛВЖ) и их пары — АЗС, нефтехранилища, НПЗ, промышленные предприятия. Основание: СНиП 2.04.03-85, пункт 4.54 (актуализированная редакция — СП 32.13330.2018).
Производятся в соответствии с ГОСТ 32972-2014, ГОСТ 16971-71, ГОСТ 16310-80, ТУ 4859-001-67426748-2010. Сертификация ISO 9001. Срок службы ≥50 лет.
Сертификат ISO 9001
Сертификат соответствия
Производство в Санкт-Петербурге и поставка по всей России. Цена зависит от диаметра, высоты и количества гидрозатворов. Все колодцы изготавливаются по индивидуальному ТЗ. Скидки при серийных заказах.
Минимальная информация для расчёта:
Нажмите на фото для увеличения.

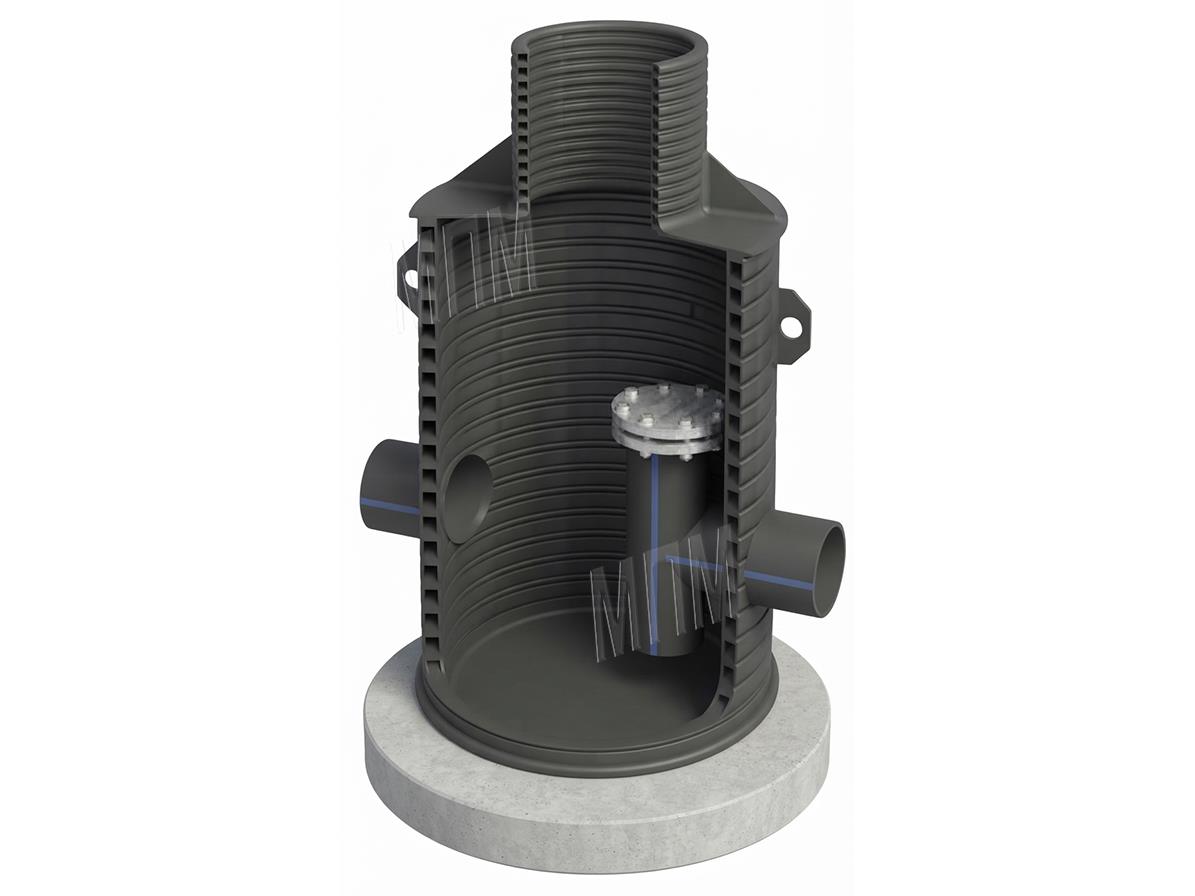

Колодцы МПМ-КГЗ — цельносварные конструкции из двустенных профилированных труб PEHD, устойчивые к коррозии и агрессивным средам, включая нефтепродукты и ЛВЖ. Производятся в соответствии с ГОСТ 32972-2014, ГОСТ 16971-71, ГОСТ 16310-80, ТУ 4859-001-67426748-2010. Сертификация ISO 9001. Срок службы ≥50 лет.
Гидрозатворы выполняются на базе тройника ПНД с фланцем, заглушкой и отводами. Заводская сборка на оборудовании Leister исключает смещение деталей. Патрубки привариваются для ПНД/ПП/ПВХ труб. Обвязка соответствует СП 32.13330.2018.
Пример обозначения в проектной документации: «МПМ-КГЗ D1200 H2500, ТУ 4859-001-67426748-2010». Укажите диаметр, высоту, расположение и диаметры гидрозатворов.
| Диаметр шахты | 1000–2200 мм | Устойчивость к нагрузкам | ≥2 кН/м² |
|---|---|---|---|
| Высота конструкции | 1000–6000 мм | Диаметр патрубков | от 32 мм |
| Горловина | ID 600–1000 мм | Расположение патрубков | По ТЗ |
| Защита от всплытия | Камера для бетонирования или плита | Обслуживание | Минимальное |
| Степень защиты | До IP68 | Ремонтопригодность | Да |
| Срок службы | ≥50 лет | Люк / крышка | По проекту (А15–D400) |
| Гидрозатворы | На всех или выбранных патрубках | Врезка по месту | Муфты In-Situ |
| Соответствие стандартам | ГОСТ 32972-2014, ГОСТ 16971-71, ГОСТ 16310-80, ТУ 4859-001-67426748-2010, СП 32.13330.2018, СНиП 2.04.03-85, ISO 9001 | ||
Специалисты Матлайн бесплатно подбирают размеры колодца и расположение гидрозатворов под конкретную задачу. Разрабатываем типовые решения для серийных проектов (АЗС, НПЗ, промышленные площадки), возможна предпроектная экспертиза по нормативным требованиям.
Количество и расположение гидрозатворов определяется проектом: они могут устанавливаться только на входных патрубках, только на выходных или на всех — в зависимости от схемы трубопровода и требований пожарной безопасности. При высоком УГВ — камера для бетонирования или расширение под плиту.
Смежные продукты: колодцы отбора проб МПМ-ККОП, дождеприёмные колодцы МПМ-ДК, канализационные колодцы МПМ-КК.
Нажмите для просмотра. Кнопка «Просмотр» открывает чертёж, «↓ PDF» — скачивает.
Колодцы МПМ-КГЗ предназначены для предотвращения распространения огня и взрывоопасных газов по канализационным сетям. Они обязательны к установке в сетях ливневой и промышленной канализации, которые могут содержать легковоспламеняющиеся жидкости (ЛВЖ) и их пары. Применение регламентируется СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения», пункт 4.54 (актуализированная редакция — СП 32.13330.2018). Обязательны на объектах АЗС, нефтехранилищ, НПЗ, нефтехимических и химических предприятий.
Гидрозатвор (сифон) — изогнутый участок трубопровода, постоянно заполненный водой. Этот водяной столб физически блокирует проход пламени и взрывоопасных газов из одной секции трубопровода в другую, предотвращая цепную реакцию возгорания или взрыва. Конструктивно выполняется на базе тройника ПНД с фланцем и отводами — всё это приваривается в заводских условиях на оборудовании Leister.
Срок службы корпуса из PEHD составляет ≥50 лет. Основные преимущества перед железобетонными колодцами: 100% герметичность (IP68) — завод гарантирует, без дополнительной гидроизоляции на объекте; полная устойчивость к нефтепродуктам, ЛВЖ и агрессивным химическим средам; отсутствие коррозии; существенно меньший вес — монтаж без крана. Бетонные аналоги служат 10–20 лет и требуют периодической заделки трещин и гидроизоляции стыков.
Диаметр шахты ID 1000–2200 мм, высота 1000–6000 мм, горловина 600–1000 мм. Все параметры, включая количество, расположение и диаметры гидрозатворов и патрубков, определяются по техническому заданию. Пришлите ТЗ или проектную документацию на sale@matline.ru.
Конструкция полностью герметична (IP68) — грунтовые воды не попадают внутрь. Для предотвращения всплытия предусмотрено расширение по низу (юбка) для анкерного крепления к ж/б плите основания. По требованию выполняется камера для бетонирования нижней части. Подробности — в расчётах на всплытие.
