Тангенциальный колодец (колодец для магистрального трубопровода, колодец на трубопровод большого диаметра) — смотровой колодец специальной конструкции для ревизии и технического обслуживания канализационных коллекторов диаметром DN1200 и более. Принципиальное отличие от классических смотровых колодцев — тангенциальный колодец не устанавливается в разрыв трубопровода, а врезается в боковой вырез коллектора, не прерывая его.
В линейке МПМ тангенциальные колодцы изготавливаются как цельносварные конструкции из двустенных труб PEHD методом экструзионной сварки на оборудовании Leister. Производство в Санкт-Петербурге, доставка по всей России, срок службы — не менее 50 лет.
На магистральных канализационных коллекторах большого диаметра (DN1200+) установка классического смотрового колодца в разрыв трубопровода конструктивно нецелесообразна: колодец должен иметь диаметр шахты, сопоставимый с диаметром трубы, что делает конструкцию громоздкой и сложной в монтаже.
Тангенциальный колодец решает эту задачу иначе: в стенке коллектора вырезается отверстие, к которому приваривается шахта колодца. Коллектор при этом не прерывается — он продолжает работать в штатном режиме. Персонал спускается в шахту колодца и попадает непосредственно внутрь трубопровода через вырез в его стенке.
Для обеспечения безопасности персонала при сильном течении сточных вод в нижней части шахты монтируется технологическая площадка с перилами. С площадки рабочий может проводить визуальный осмотр трубопровода и при необходимости войти внутрь него.
| СП 32.13330.2018 | Канализация. Наружные сети и сооружения (актуализированная ред. СНиП 2.04.03-85). Табл. 6.2 — расстояния между смотровыми колодцами в зависимости от диаметра трубопровода; для трубопроводов свыше 2000 мм — 250–300 м |
|---|---|
| ГОСТ 32972-2014 | Колодцы полимерные для наружных сетей канализации. Требования к монолитным (цельносварным) конструкциям |
| ГОСТ 16310-80 | Соединения сварные из полиэтилена. Требования к экструзионной сварке врезки в стенку коллектора |
| РМД 40-20-2016 СПб | Устройство сетей водоснабжения и водоотведения в Санкт-Петербурге. Региональный методический документ, согласован с ГУП «Водоканал Санкт-Петербурга» |
| ГОСТ Р 56155-2014 | Сварка термопластов. Экструзионная сварка труб, деталей трубопроводов и листов. Требования к технологическому процессу сварки PEHD: температура, скорость, форма швов, оборудование, протокол сварки |
| ТУ 4859-001-67426748-2010 | Технические условия производителя на цельносварные полимерные колодцы МПМ |
СП 32.13330.2018, табл. 6.2: для трубопроводов диаметром 1500–2000 мм расстояние между смотровыми колодцами — 200 м, для диаметров свыше 2000 мм — 250–300 м. На таких магистралях применение тангенциальных колодцев является стандартной практикой.

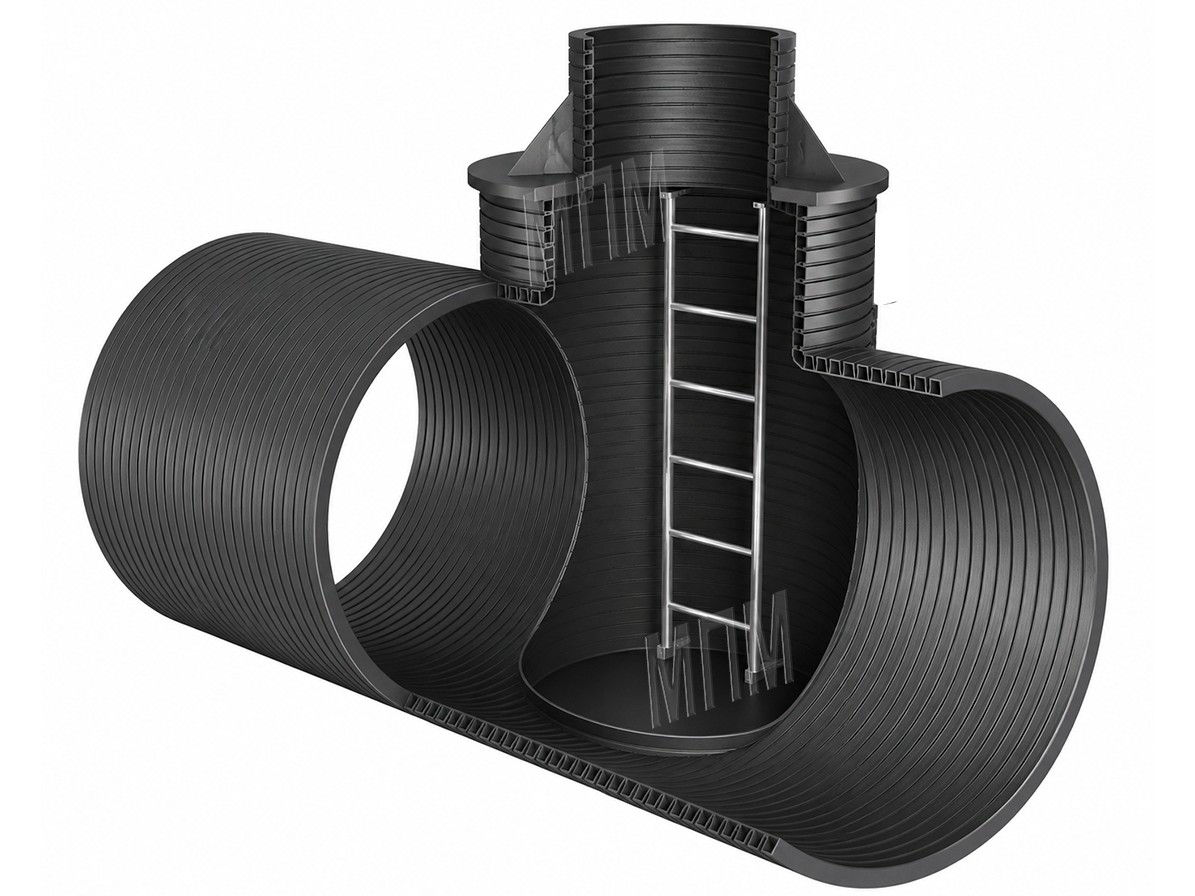

Тангенциальный колодец МПМ состоит из цельносварной шахты PEHD, которая присоединяется к вырезу в стенке коллектора. Шахта колодца заканчивается горловиной с люком.
В нижней части шахты — на уровне входа в трубопровод — устанавливается технологическая площадка с перилами. Площадка позволяет персоналу безопасно работать у входа в коллектор при наличии течения. При необходимости рабочий может войти непосредственно в трубопровод для осмотра.
Соединение шахты с коллектором выполняется экструзионной сваркой или через муфтовое соединение — в зависимости от конкретного решения: материала и диаметра коллектора, условий монтажа и требований проекта. Способ соединения и герметизации стыка согласовывается на этапе проектирования.
Окончательная сборка выполняется на месте установки. В зависимости от конструкции и требований проекта на объекте монтируются: площадка с перилами, лестница, люк, элементы крепления к коллектору, герметизация стыка. Для сложных конструкций МПМ предоставляет монтажную документацию и техническое сопровождение.
Для проектировщиков и заказчиков: рекомендации по проектированию (каталог МПМ), технология цельносварных колодцев МПМ, коллекторный колодец МПМ-КК, оборудование для колодцев (люки, крышки). Нужна помощь в подборе или разработке конструкции — напишите специалистам: project@matline.ru.
Тангенциальные колодцы изготавливаются строго по проекту или техническому заданию. Для расчёта укажите диаметр коллектора, диаметр и высоту шахты, наличие площадки. Запрос на sale@matline.ru или по телефону 8 (800) 300-49-22.
Что указать в запросе:
Сроки: 10–20 рабочих дней. Доставка по всей России. Цены с НДС 22%. Предоставляем УПД, ТТН, сертификаты, паспорта.
| Диаметр шахты колодца | 1000–2200 мм | Диаметр коллектора | DN1200 и более |
|---|---|---|---|
| Высота колодца | 1000–6000 мм | Горловина | ID 600–1000 мм |
| Тип присоединения | Врезка в вырез коллектора | Способ соединения | Экструзионная сварка или муфты — по проекту |
| Площадка с перилами | По ТЗ — нержавеющая сталь или PEHD | Лестница | Алюминиевая, по проекту |
| Срок эксплуатации | ≥50 лет | Степень защиты | До IP68* |
| Стандарты | ГОСТ 32972-2014, ГОСТ 16310-80, ГОСТ 16971-71, ТУ 4859-001-67426748-2010, ISO 9001 | ||
* Степень защиты до IP68 — с горловиной МПМ-ГЦТ и гермовводами.
Тангенциальный колодец — смотровой колодец для ревизии магистральных канализационных трубопроводов диаметром DN1200 и более. В отличие от классических смотровых колодцев он не устанавливается в разрыв трубопровода, а врезается в боковой вырез коллектора. Персонал спускается в шахту колодца и попадает непосредственно внутрь трубопровода для осмотра.
На трубопроводах до DN1000–1200 мм классический смотровой колодец устанавливается в разрыв трубы — это стандартная практика. На магистральных коллекторах большего диаметра разрыв трубопровода конструктивно сложен: колодец должен иметь шахту сопоставимого диаметра, что делает конструкцию нецелесообразной. Тангенциальный колодец решает задачу элегантнее — врезкой в боковой вырез без прерывания коллектора.
Тангенциальный колодец — обслуживаемая конструкция: персонал спускается в шахту и может войти в сам трубопровод. В магистральных коллекторах, как правило, присутствует постоянный поток сточных вод. Технологическая площадка с перилами обеспечивает безопасную опору для рабочего у входного выреза в коллектор. Площадка проектируется по требованиям охраны труда заказчика.
В зависимости от конкретного решения шахта соединяется с коллектором экструзионной сваркой или через муфтовое соединение. Выбор зависит от материала и диаметра коллектора, условий монтажа и требований проекта. Способ соединения и герметизации стыка согласовывается на этапе проектирования.
Да, это возможно при наличии доступа и условий для вырезки отверстия в стенке коллектора. Для этого может потребоваться временное отключение или снижение нагрузки на трубопровод. Точные требования к монтажу зависят от материала коллектора (PEHD, ПВХ, ж/б) и условий эксплуатации. Уточните у наших специалистов: project@matline.ru.
